Как разобрать ноутбуки Dell Inspiron 5520 и 7520

Эта статья расскажет и покажет полный процесс разборки ноутбуков Dell Inspiron 5520 и Dell Inspiron 7520. Мы пройдём все этапы: снятие оперативной памяти, жёсткого диска, клавиатуры, монитора, адаптеров Wi-Fi и Bluetooth, материнской платы, системы охлаждения, центрального процессора, замена батарейки CR 2032, термопасты. По причине схожести конструкций это руководство предназначено для двух моделей ноутбуков Dell Inspiron.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Снимаем батарею (аккумулятор)

Переверните ноутбук нижней крышкой вверх. Защёлки, которые держат батарею, обозначены красным цветом на изображении ниже. Отодвиньте их в стороны и выньте батарею ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите батарею ноутбука

Рис. 1. Снимите батарею ноутбука

Снимаем DVD-привод

Первым делом открутите 3 винта, которые держат крышку. Под крышкой находятся: HDD, планки ОЗУ и винт, держащий DVD-привод.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите защитную крышку ноутбука

Рис. 2. Открутите 3 винта и снимите крышку

Теперь открутите один винт. Он держит DVD-привод ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите винт DVD-привода

Рис. 3. Открутите винт, который держит DVD-привод ноутбука

Теперь подцепите пальцами DVD-привод и выньте его из корпуса ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 выньте DVD-привод ноутбука

Рис. 4. Выньте DVD-привод ноутбука

Снимаем HDD ноутбука

Открутите 4 винта, которые крепко держат жёсткий диск в корпусе ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 открытите 4 винта жёсткого диска

Рис. 5. Открутите 4 винта, которые держат жёсткий диск

Теперь обратите внимание на чёрный язычок. Он здесь находится специально. Как только вы отодвинете жёсткий диск вверх, отсоединив HDD от слота SATA2, этот язычок поможет вам вынуть жёсткий диск. Потяните за язычок на себя и выньте HDD.

как разобрать нотбуки dell inspiron 5520 и 7520 выньте жёсткий диск ноутбука

Рис. 6. Выньте жёсткий диск ноутбука

Снимаем планки ОЗУ

Планки оперативной памяти крепятся по бокам защёлками. Чтобы вынуть планку, необходимо отодвинуть защёлки их в стороны. После этого планка поднимется вверх на 45 градусов, что позволяет удобно вынуть её из слота.

как разобрать нотбуки dell inspiron 5520 и 7520 выньте первую планку оперативной памяти

Рис. 7. Выньте первую планку оперативной памяти

Если у вас установлены 2 планки, повторите аналогичную процедуру с каждой из них.

Снимаем клавиатуру

Обратите внимание, что в верхней части клавиатуры существуют отверстия. Это пазы, которыми клавиатура держится в корпусе ноутбука. Если нажать на паз, то он отодвинется и освободится. Проделайте эту процедуру для каждого из пазов.

как разобрать нотбуки dell inspiron 5520 и 7520 освободите клавиатуру из четырёх пазов

Рис. 8. Освободите клавиатуру из четырёх пазов

Не спешите тянуть клавиатуру. Она ещё не полностью освобождена. От неё к материнской плате идёт шлейф. Шлейф закреплён в планку чёрного цвета. Чтобы освободить шлейф, поднимите планку вверх на 90 градусов. Теперь выньте шлейф. Клавиатура снята.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите клавиатуру

Рис. 9. Снимите клавиатуру

Разбираем корпус ноутбука

С обратной стороны ноутбука открутите 11 винтов. Их положения обозначены на изображении красными стрелками.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите три винта снизу

Рис. 10. Открутите три винта снизу

как разобрать нотбуки dell inspiron 5520 и 7520 открутите шесть винтов сверху

Рис. 11. Открутите шесть винтов сверху

как разобрать нотбуки dell inspiron 5520 и 7520 открутите 2 винта слева

Рис. 12. Открутите 2 винта слева

Переверните ноутбук обратно. Здесь предстоит отсоединить 3 шлейфа. Левый шлейф отвечает за кнопку включения ноутбука. Правый шлейф отвечает за три дополнительные кнопки. Нижний шлейф отвечает за работу тачпада и двух кнопок возле него.

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините три шлейфа от материнской платы

Рис. 13. Отсоедините три шлейфа от материнской платы

Открутите шесть винтов, обозначенных красными стрелками на изображении ниже.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите шесть винтов, обозначенных красными стрелками

Рис. 14. Открутите шесть винтов, обозначенных красными стрелками

Теперь готовы все условия для того, чтобы снять верхнюю крышку ноутбука и получить доступ к материнской плате. Подцепите острым предметом крышку ноутбука с правой стороны, как показано на изображении ниже. Разделите верхнюю и нижнюю крышки ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите верхнюю крышку ноутбука

Рис. 15. Снимите верхнюю крышку ноутбука

Не спешите тянуть крышку. Остался ещё один ранее недоступный шлейф. Он нужен для светодиодов, выведенных на переднюю панель. Отсоедините его, и крышку можно смело убирать.

Теперь готовы все условия для того, чтобы снять верхнюю крышку ноутбука и получить доступ к материнской плате. Подцепите острым предметом крышку ноутбука с правой стороны, как показано на изображении ниже. Разделите верхнюю и нижнюю крышки ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините шлейф от светодиодов

Рис. 16. Отсоедините шлейф от светодиодов

Снимаем разъём питания ноутбука

Обратите внимание на верхний левый угол ноутбука. Здесь находится разъём питания ноутбука, в который вы вставляете штекер от зарядного устройства. Бывают ситуации, когда необходимо его заменить. Такая процедура очень простая. Сначала открутите 2 винта, положение которых обозначено красными стрелками на изображении ниже.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите винты разъёма питания

Рис. 17. Открутите винты разъёма питания

Отсоедините штекер с проводами, подключенными к разъёму на материнской плате. Вот и всё! Можно снимать разъём.

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините провода и снимите разъём

Рис. 18. Отсоедините провода и снимите разъём

Снимаем кулер охлаждающей системы

Конструкция ноутбуков Dell inspiron 5520 и 7520 довольно необычная, т.к. после снятия верхней крышки получается, что кулер охлаждающей системы уже не прикреплён к корпусу. Его свободно можно снять, если отсоединить провода питания. Сделайте это.

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините провода питания кулера охлаждающей системы

Рис. 19. Отсоедините провода питания кулера охлаждающей системы

Снимаем Wi-Fi адаптер

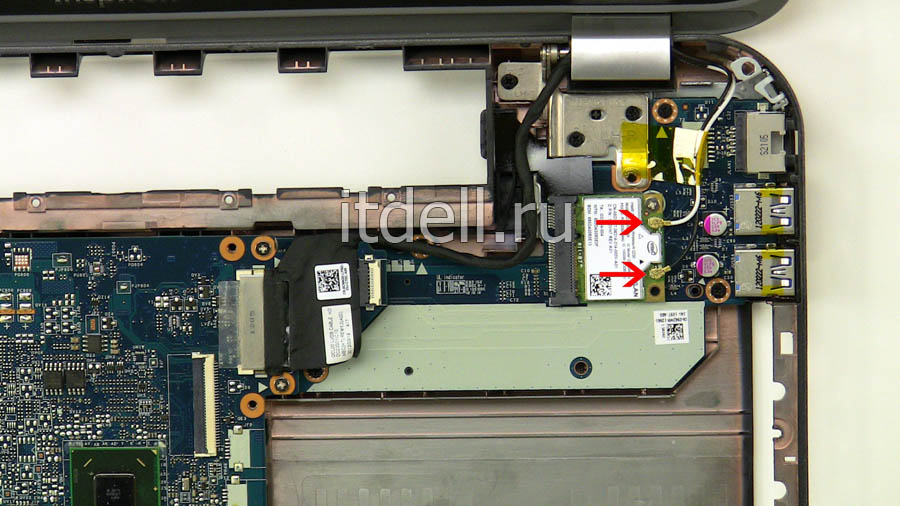

Переведите взгляд в правую часть ноутбука. Там находится адаптер безпроводных сетей. Сначала отсоедините 2 провода антенны, подключенной к адаптеру.

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините провода от адаптера безпроводных сетей

Рис. 20 . Отсоедините провода от адаптера безпроводных сетей

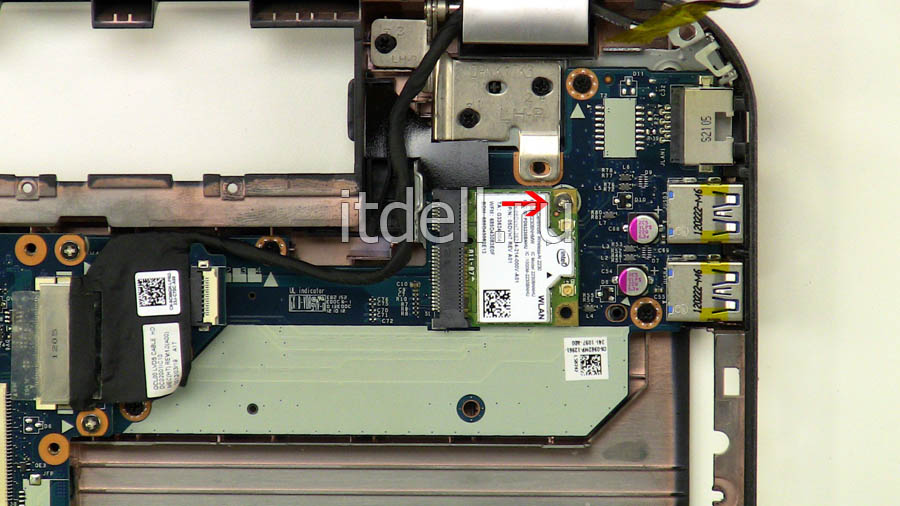

Теперь открутите один винт, положение которого обозначено красной стрелкой. После этого адаптер должен подняться вверх на 45 градусов. Так его удобно извлечь из слота.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите винт, снимите адаптер Wi-Fi

Рис. 21. Открутите винт, снимите адаптер Wi-Fi

Снимаем материнскую плату

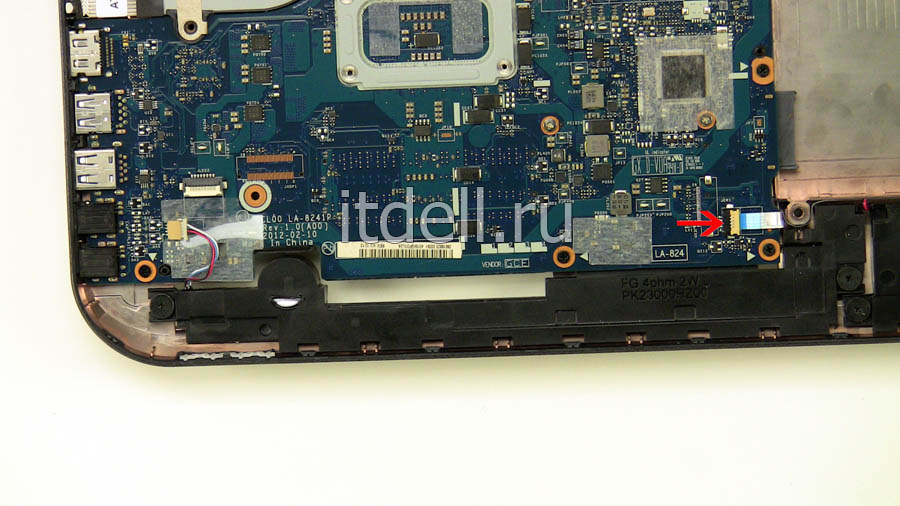

Сначала отсоединим оставшийся шлейф, видеокабель и провод питания колонок.

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините провод питания колонок

Рис. 22. Отсоедините провод питания колонок

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините шлейф

Рис. 23. Отсоедините шлейф

Открутите все винты, положения которых обозначено красными стрелками.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите винты, положение которых обозначено красными стрелками

Рис. 24. Открутите винты, положение которых обозначено красными стрелками

Меняем батарейку CR 2032

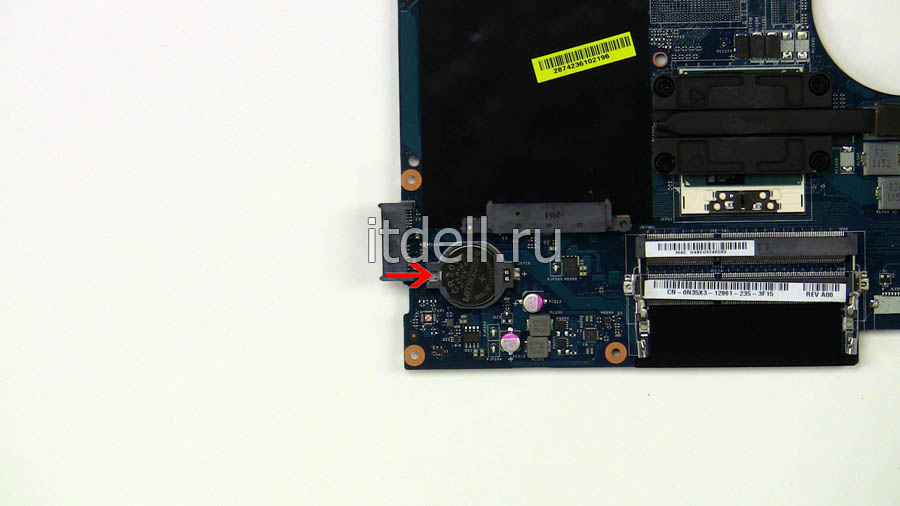

Батарейка CR 2032 похожа на маленькую таблетку. Зачем её нужно менять? Она предназначена для сохранения параметров BIOS, в том числе и системного времени. При необходимости, её можно заменить.

как разобрать нотбуки dell inspiron 5520 и 7520 замените батарейку CR 2032

Рис. 25. Замените батарейку CR 2032

Снимаем систему охлаждения ноутбука. Замена термопасты

Система охлаждения ноутбука держится на четырёх винтах. Если их открутить, то можно свободно снять термопластину и радиатор и прочистить от пыли.

как разобрать нотбуки dell inspiron 5520 и 7520 открытите винты, снимите системы охлаждения

Рис. 26. Открытите винты, снимите системы охлаждения

На этом же этапе возможна замена термопасты. Рекомендуем проводить эту процедуру не реже, чем 1 раз в 6 месяцев активного использования ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 замените термопасту

Рис. 27. Замените термопасту

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
