Как заменить жёсткий диск на ноутбуках Dell Inspiron 5520 и 7520

Из этой статьи вы узнаете, как самостоятельно заменить жёсткий диск ноутбуков Dell Inspiron 5520 и 7520. Кстати, на нашем сайте доступна полная версия разборки ноутбуков этих моделей.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Снимаем батарею (аккумулятор)

Переверните ноутбук нижней крышкой вверх. Защёлки, которые держат батарею, обозначены красным цветом на изображении ниже. Отодвиньте их в стороны и выньте батарею ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите батарею ноутбука

Рис. 1. Снимите батарею ноутбука

Снимаем жёсткий диск

Первым делом открутите 3 винта, которые держат крышку. Под крышкой находятся: HDD, планки ОЗУ и винт, держащий DVD-привод.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите защитную крышку ноутбука

Рис. 2. Открутите 3 винта и снимите крышку

Открутите 4 винта, которые крепко держат жёсткий диск в корпусе ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 открытите 4 винта жёсткого диска

Рис. 3. Открутите 4 винта, которые держат жёсткий диск

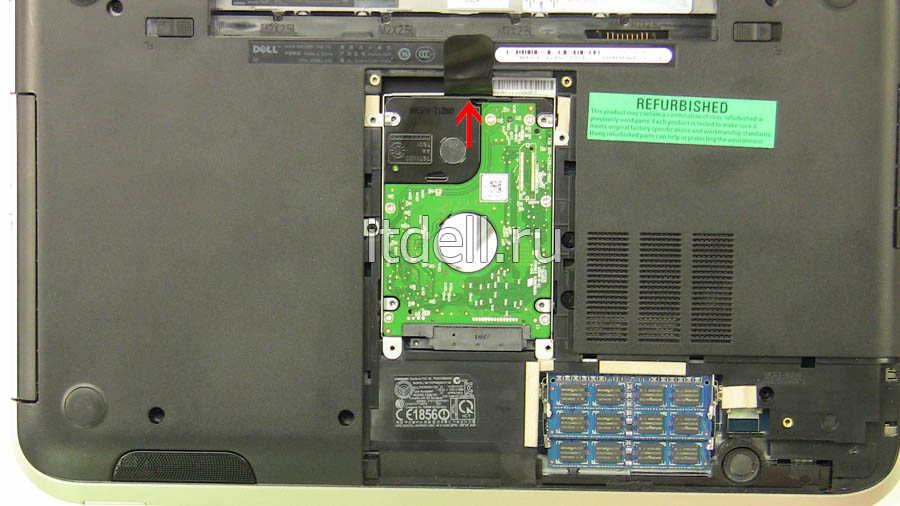

Теперь обратите внимание на чёрный язычок. Он здесь находится специально. Как только вы отодвинете жёсткий диск вверх, отсоединив HDD от слота SATA2, этот язычок поможет вам вынуть жёсткий диск. Потяните за язычок на себя и выньте HDD.

как разобрать нотбуки dell inspiron 5520 и 7520 выньте жёсткий диск ноутбука

Рис. 4. Выньте жёсткий диск ноутбука

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
