Замена клавиатуры ноутбуков Dell Inspiron 5520 и 7520. Инструкция в картинках
О статье
  • Дата публикации: 15 февраля 2014 года
  • Читали: 2924 раз
  • Автор: Антон Быканов
Группа Вконтакте

Как заменить клавиатуру ноутбуков Dell Inspiron 5520 и 7520

Из этой статьи вы узнаете, как самостоятельно заменить клавиатуру ноутбуков Dell Inspiron 5520 и 7520. Кстати, на нашем сайте доступна полная версия разборки ноутбуков этих моделей.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Снимаем батарею (аккумулятор)

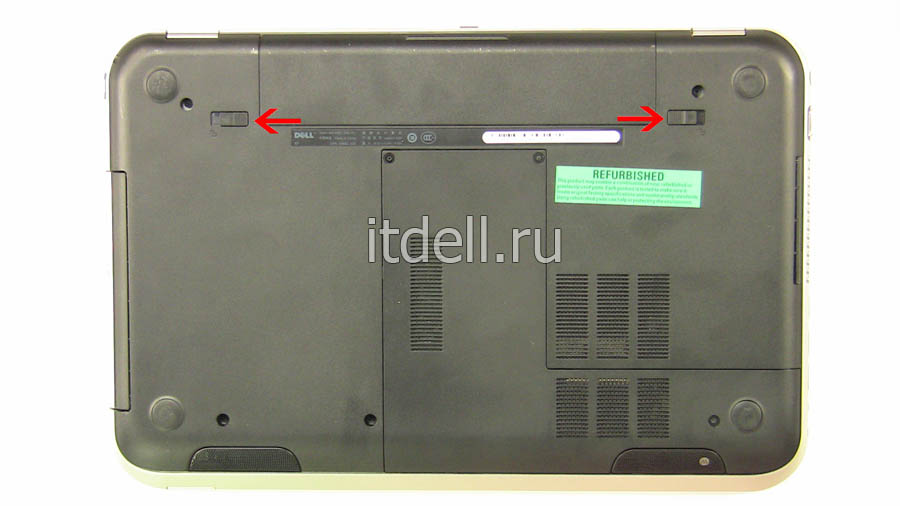

Переверните ноутбук нижней крышкой вверх. Защёлки, которые держат батарею, обозначены красным цветом на изображении ниже. Отодвиньте их в стороны и выньте батарею ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите батарею ноутбука

Рис. 1. Снимите батарею ноутбука

Снимаем клавиатуру

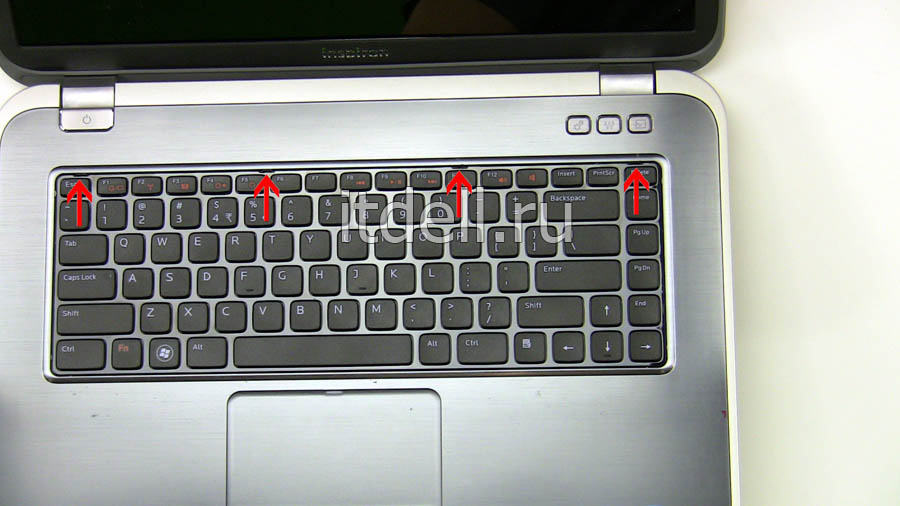

Обратите внимание, что в верхней части клавиатуры существуют отверстия. Это пазы, которыми клавиатура держится в корпусе ноутбука. Если нажать на паз, то он отодвинется и освободится. Проделайте эту процедуру для каждого из пазов.

как разобрать нотбуки dell inspiron 5520 и 7520 освободите клавиатуру из четырёх пазов

Рис. 2. Освободите клавиатуру из четырёх пазов

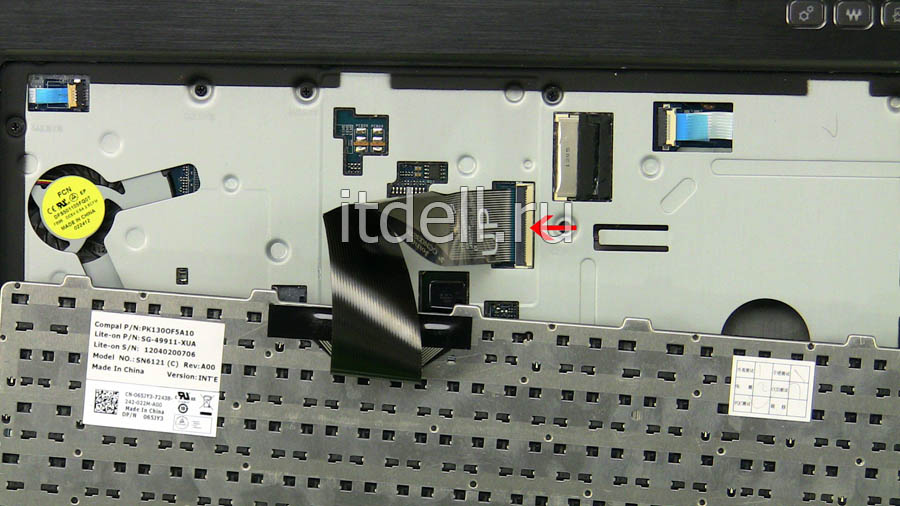

Не спешите тянуть клавиатуру. Она ещё не полностью освобождена. От неё к материнской плате идёт шлейф. Шлейф закреплён в планку чёрного цвета. Чтобы освободить шлейф, поднимите планку вверх на 90 градусов. Теперь выньте шлейф. Клавиатура снята.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите клавиатуру

Рис. 3. Снимите клавиатуру

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
