Замена кулера ноутбуков Dell Inspiron 5520 и 7520. Инструкция в картинках
О статье
  • Дата публикации: 15 февраля 2014 года
  • Читали: 4393 раз
  • Автор: Антон Быканов
Группа Вконтакте

Как заменить кулер ноутбуков Dell Inspiron 5520 и 7520

Из этой статьи вы узнаете, как самостоятельно заменить кулер охлаждающей системы ноутбуков Dell Inspiron 5520 и 7520. Кстати, на нашем сайте ещё существует полная инструкция по разборке данных моделей ноутбуков.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Снимаем батарею (аккумулятор)

Переверните ноутбук нижней крышкой вверх. Защёлки, которые держат батарею, обозначены красным цветом на изображении ниже. Отодвиньте их в стороны и выньте батарею ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите батарею ноутбука

Рис. 1. Снимите батарею ноутбука

Снимаем DVD-привод

Первым делом открутите 3 винта, которые держат крышку. Под крышкой находятся: HDD, планки ОЗУ и винт, держащий DVD-привод.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите защитную крышку ноутбука

Рис. 2. Открутите 3 винта и снимите крышку

Теперь открутите один винт. Он держит DVD-привод ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите винт DVD-привода

Рис. 3. Открутите винт, который держит DVD-привод ноутбука

Теперь подцепите пальцами DVD-привод и выньте его из корпуса ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 выньте DVD-привод ноутбука

Рис. 4. Выньте DVD-привод ноутбука

Снимаем клавиатуру

Обратите внимание, что в верхней части клавиатуры существуют отверстия. Это пазы, которыми клавиатура держится в корпусе ноутбука. Если нажать на паз, то он отодвинется и освободится. Проделайте эту процедуру для каждого из пазов.

как разобрать нотбуки dell inspiron 5520 и 7520 освободите клавиатуру из четырёх пазов

Рис. 5. Освободите клавиатуру из четырёх пазов

Не спешите тянуть клавиатуру. Она ещё не полностью освобождена. От неё к материнской плате идёт шлейф. Шлейф закреплён в планку чёрного цвета. Чтобы освободить шлейф, поднимите планку вверх на 90 градусов. Теперь выньте шлейф. Клавиатура снята.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите клавиатуру

Рис. 6. Снимите клавиатуру

Разбираем корпус ноутбука

С обратной стороны ноутбука открутите 11 винтов. Их положения обозначены на изображении красными стрелками.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите три винта снизу

Рис. 7. Открутите три винта снизу

как разобрать нотбуки dell inspiron 5520 и 7520 открутите шесть винтов сверху

Рис. 8. Открутите шесть винтов сверху

как разобрать нотбуки dell inspiron 5520 и 7520 открутите 2 винта слева

Рис. 9. Открутите 2 винта слева

Переверните ноутбук обратно. Здесь предстоит отсоединить 3 шлейфа. Левый шлейф отвечает за кнопку включения ноутбука. Правый шлейф отвечает за три дополнительные кнопки. Нижний шлейф отвечает за работу тачпада и двух кнопок возле него.

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините три шлейфа от материнской платы

Рис. 10. Отсоедините три шлейфа от материнской платы

Открутите шесть винтов, обозначенных красными стрелками на изображении ниже.

как разобрать нотбуки dell inspiron 5520 и 7520 открутите шесть винтов, обозначенных красными стрелками

Рис. 11. Открутите шесть винтов, обозначенных красными стрелками

Теперь готовы все условия для того, чтобы снять верхнюю крышку ноутбука и получить доступ к материнской плате. Подцепите острым предметом крышку ноутбука с правой стороны, как показано на изображении ниже. Разделите верхнюю и нижнюю крышки ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 снимите верхнюю крышку ноутбука

Рис. 12. Снимите верхнюю крышку ноутбука

Не спешите тянуть крышку. Остался ещё один ранее недоступный шлейф. Он нужен для светодиодов, выведенных на переднюю панель. Отсоедините его, и крышку можно смело убирать.

Теперь готовы все условия для того, чтобы снять верхнюю крышку ноутбука и получить доступ к материнской плате. Подцепите острым предметом крышку ноутбука с правой стороны, как показано на изображении ниже. Разделите верхнюю и нижнюю крышки ноутбука.

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините шлейф от светодиодов

Рис. 13. Отсоедините шлейф от светодиодов

Снимаем кулер охлаждающей системы

Конструкция ноутбуков Dell inspiron 5520 и 7520 довольно необычная, т.к. после снятия верхней крышки получается, что кулер охлаждающей системы уже не прикреплён к корпусу. Его свободно можно снять, если отсоединить провода питания. Сделайте это.

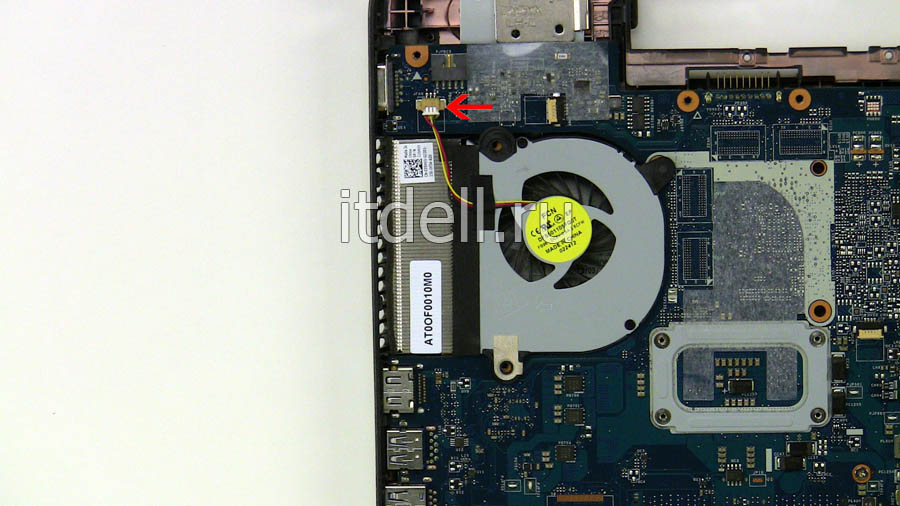

как разобрать нотбуки dell inspiron 5520 и 7520 отсоедините провода питания кулера охлаждающей системы

Рис. 14. Отсоедините провода питания кулера охлаждающей системы
