Разборка ноутбуков Dell Inspiron 5720 и 7720
О статье
  • Дата публикации:
  • Читали: 38329 раз
  • Автор: Антон Быканов
Группа Вконтакте

Как разобрать ноутбуки Dell Inspiron 5720 и 7720

Из данной статьи вы узнаете, как разобрать ноутбуки Dell Inspiron 5720 и 7720. Замена жёсткого диска (HDD), замена SDD, снятие клавиатуры, DVD-привода, оперативной памяти (ОЗУ, RAM), разборка корпуса, замена тачпада, динамиков, кнопки включения/мультимедийные, кулер охлаждающей системы, материнская плата – вот о чём пойдёт речь в этой статье.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

В предисловие к статье хочу сказать, что одной из частых поломок ноутбуков является неисправность жёсткого диска, вызванная либо физическим износом, либо его падением с высоты. Самостоятельно исправлять ситуацию, как правило, бывает бесполезно, поэтому лучше довериться профессионалам. Компания "Компьютерная помощь", что находится в Киеве, осуществляет спектр услуг, в числе которых и ремонт жесткого диска ноутбука. Если в вашем случае имеются поломки, то обращайтесь к ним. Работа будет выполнена с гарантией и в кратчайшие сроки.

Снятие батареи (аккумулятора)

Выдвинете защелки. Извлеките аккумулятор из ноутбука.

как разобрать ноутбук dell inspiron 5720 7720 отодвиньте защёлки

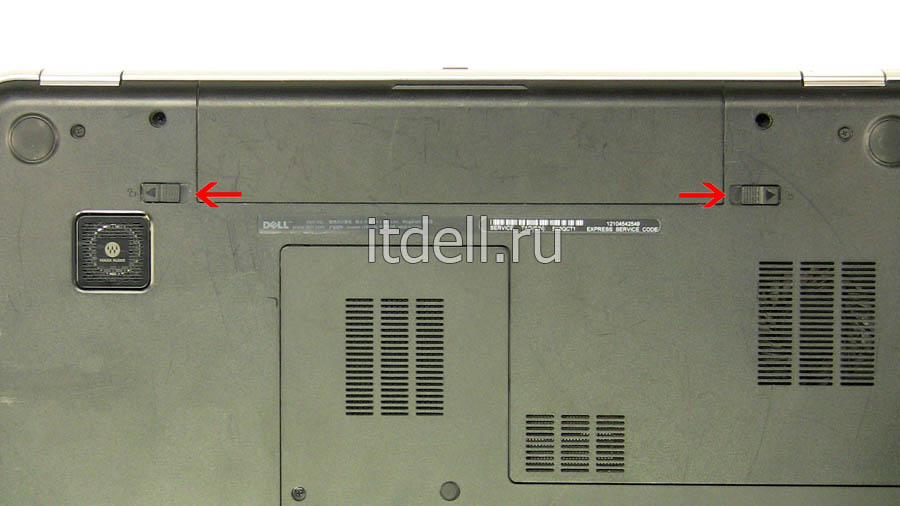

Рис. 1. Схема крепления батареи ноутбука. Отодвиньте защёлки

как разобрать ноутбук dell inspiron 5720 7720 Выньте батарею

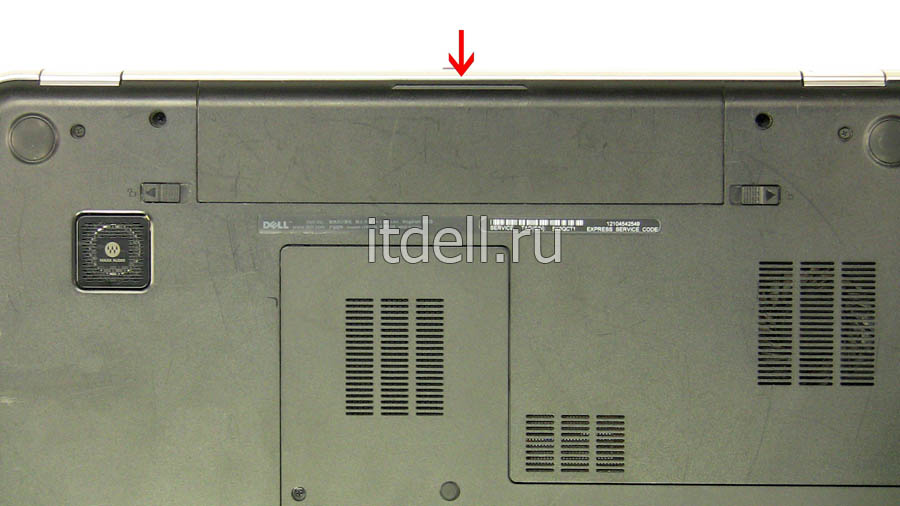

Рис. 2. Выньте батарею

Снятие жёсткого диска

Открутите винты и снимите крышку, за которыми находятся планки ОЗУ, SSD форм-фактора mSATA и жёсткий диск.

как разобрать ноутбук dell inspiron 5720 7720. Открутите винты и снимите крышку

Рис. 3. Открутите винты и снимите крышку

Открутите винты, держащие жёсткий диск. Сдвиньте жесткий диск вправо и выньте его из ноутбука.

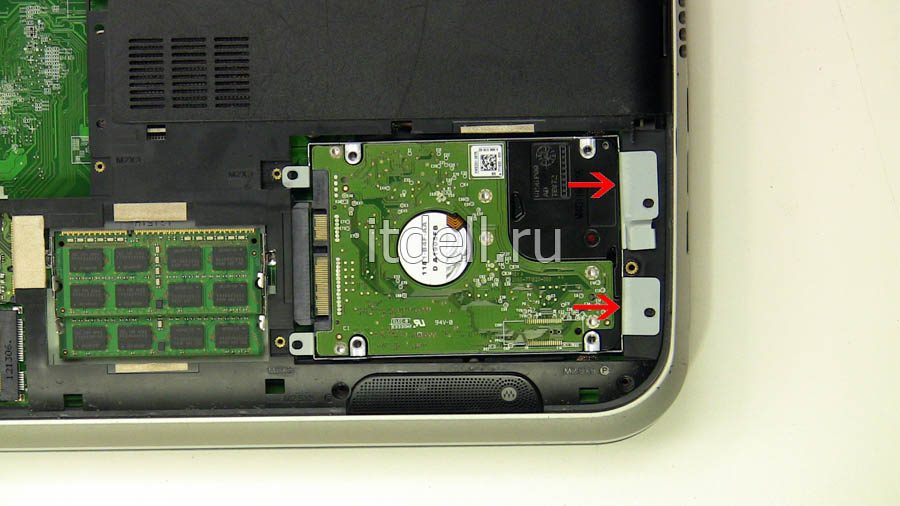

как разобрать ноутбук dell inspiron 5720 7720. Открутите четыре винта, крепящие жёсткий диск

Рис. 4. Открутите четыре винта, крепящие жёсткий диск

как разобрать ноутбук dell inspiron 5720 7720. Сдвиньте жёсткий диск вправо и выньте его

Рис. 5. Сдвиньте жёсткий диск вправо и выньте его

Замена оперативной памяти (ОЗУ)

Планки оперативной памяти по бокам крепятся клипсами. Для первой планки оттяните их в стороны. Планка должна подняться на 45 градусов вверх. Это позволит удобно извлечь её из слота.

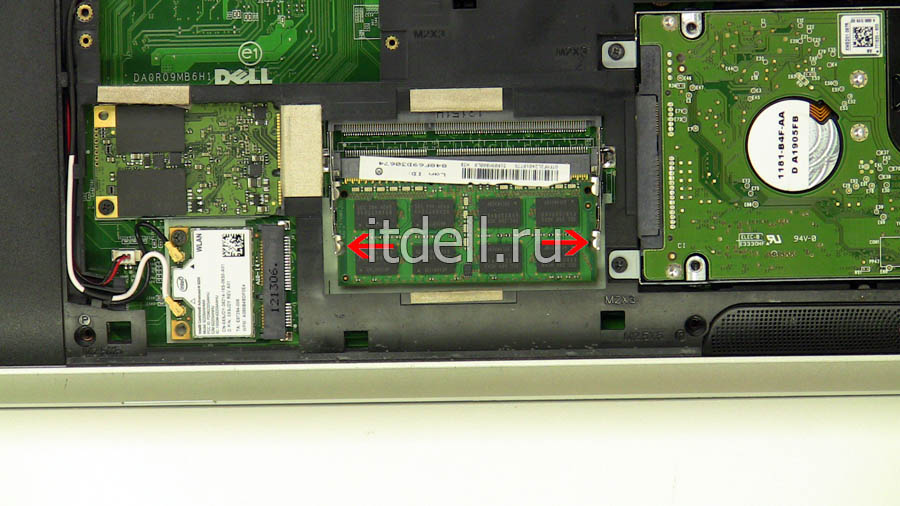

как разобрать ноутбук dell inspiron 5720 7720. Отсоедините первую планку ОЗУ

Рис. 6. Отсоедините первую планку ОЗУ

Аналогичные действия произведите для второй планки.

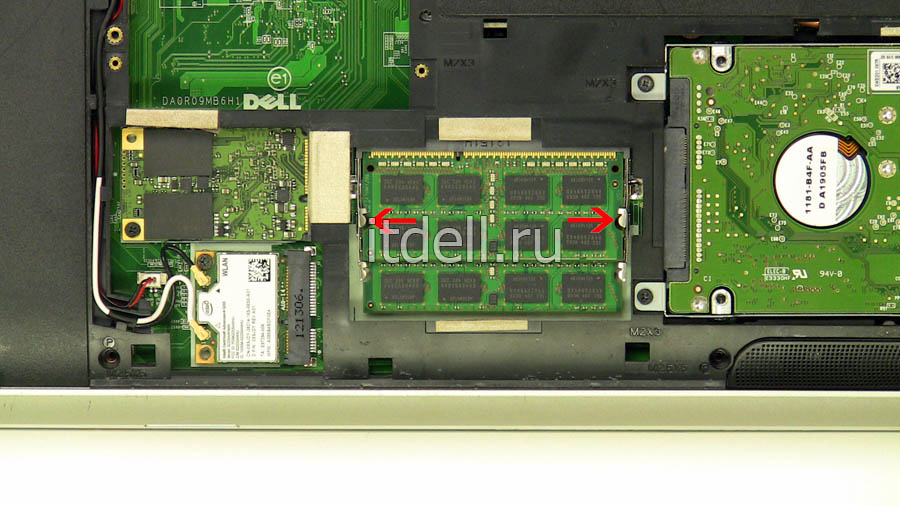

как разобрать ноутбук dell inspiron 5720 7720. Отсоедините вторую планку ОЗУ

Рис. 7. Отсоедините вторую планку ОЗУ

Замена SSD форм-фактора mSATA

Открутите винт и извлеките SSD форм-фактора mSATA.

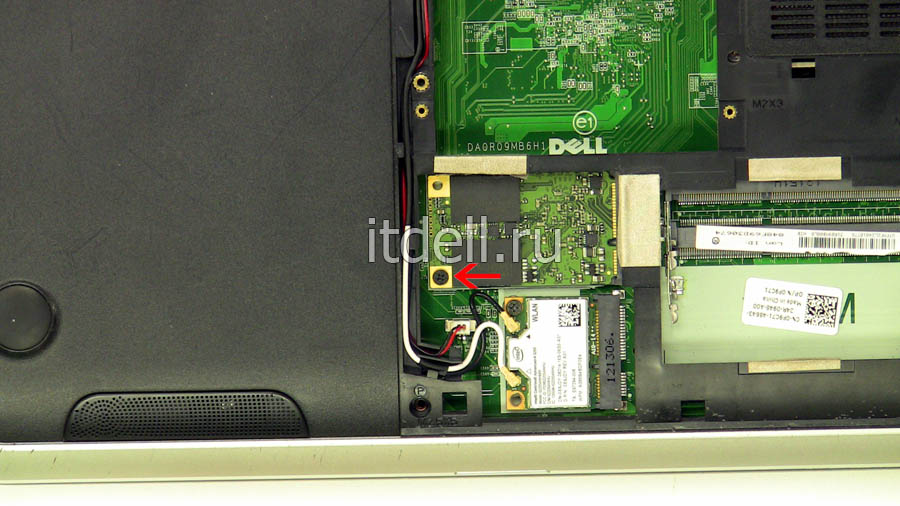

как разобрать ноутбук dell inspiron 5720 7720. Открутите винт и выньте SSD

Рис. 8. Открутите винт и выньте SSD

Замена DVD-привода

Открутите винт оптического привода DVD. Извлеките оптический дисковод DVD.

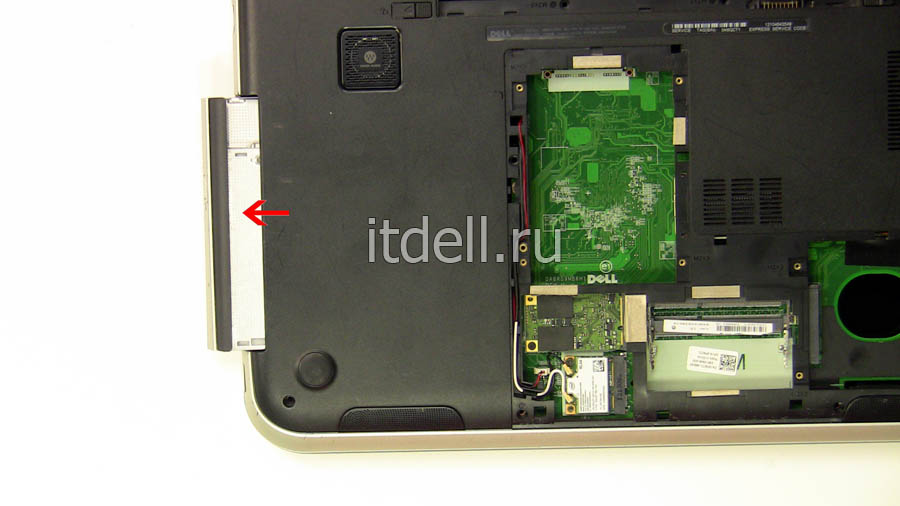

как разобрать ноутбук dell inspiron 5720 7720. Открутите винт, держащий DVD-привод

Рис. 9. Открутите винт, держащий DVD-привод

как разобрать ноутбук dell inspiron 5720 7720. Выньте DVD-привод

Рис. 10. Выньте DVD-привод

Дополнительная подготовка

Отключите основной кабель динамика.

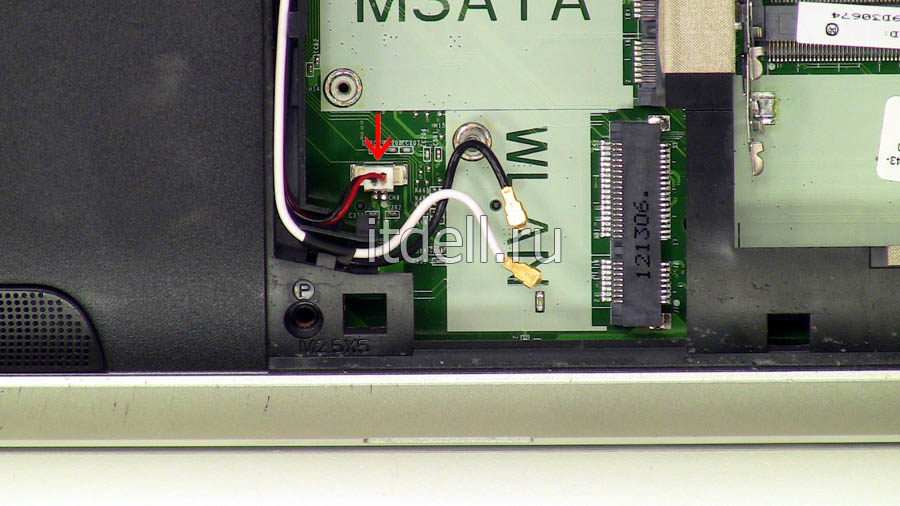

как разобрать ноутбук dell inspiron 5720 7720. Отключите основной кабель динамика

Рис. 11. Отключите основной кабель динамика

Открутите 2 винта под аккумулятором.

как разобрать ноутбук dell inspiron 5720 7720. Открутите два винта под аккумулятором

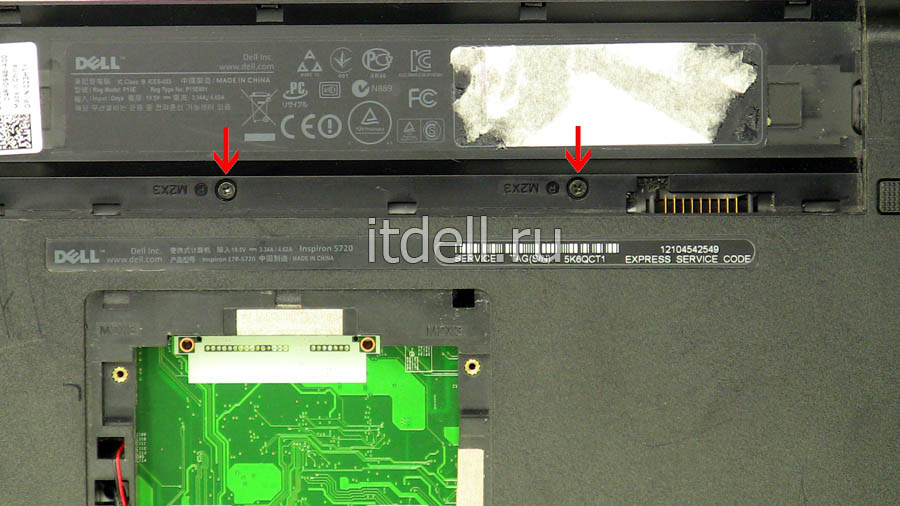

Рис. 12. Открутите два винта под аккумулятором

Открутите 3 винта под оптическим приводом.

как разобрать ноутбук dell inspiron 5720 7720. Открутите три винта под DVD-привод

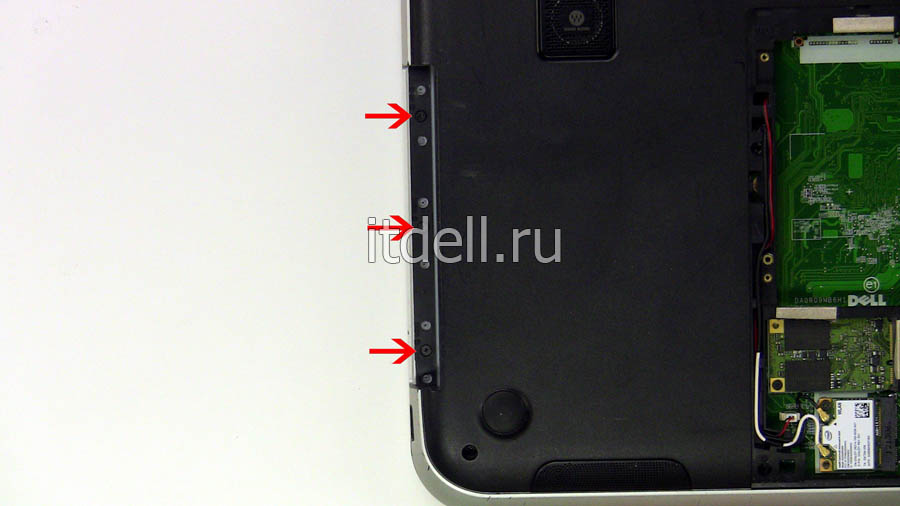

Рис. 13. Открутите три винта под DVD-привод

Открутите 6 винтов в верхней части ноутбука.

как разобрать ноутбук dell inspiron 5720 7720. Открутите шесть винтов в верхней части ноутбука

Рис. 14. Открутите шесть винтов в верхней части ноутбука

Открутите четыре винта в нижней части основания.

как разобрать ноутбук dell inspiron 5720 7720. Открутите четыре винта в нижней части ноутбука

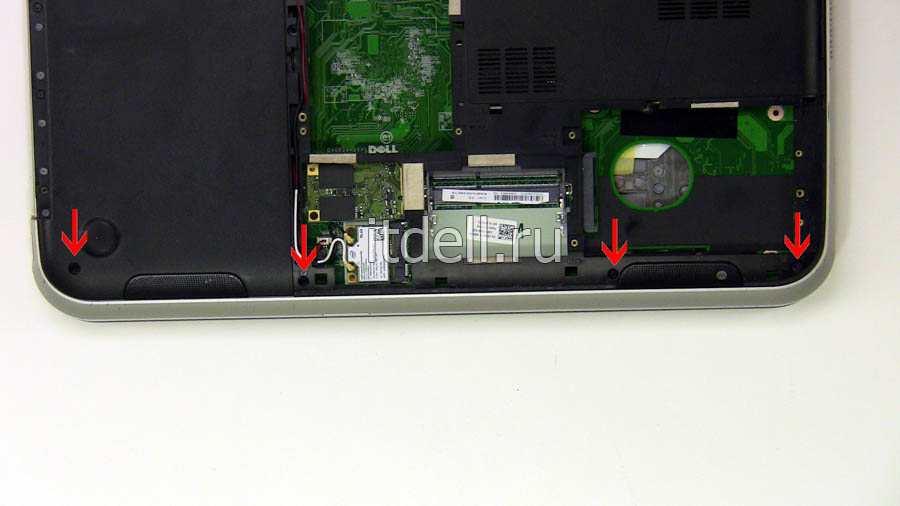

Рис. 15. Открутите четыре винта в нижней части ноутбука

Снятие клавиатуры

Переверните ноутбук и откройте его. Используя плоскую отвертку или пластиковую палочку, нажмите на четыре защёлки, чтобы освободить клавиатуру. Осторожно переверните клавиатуру и отсоедините шлейф клавиатуры.

как разобрать ноутбук dell inspiron 5720 7720. Нажмите на четыре защёлку над клавиатурой

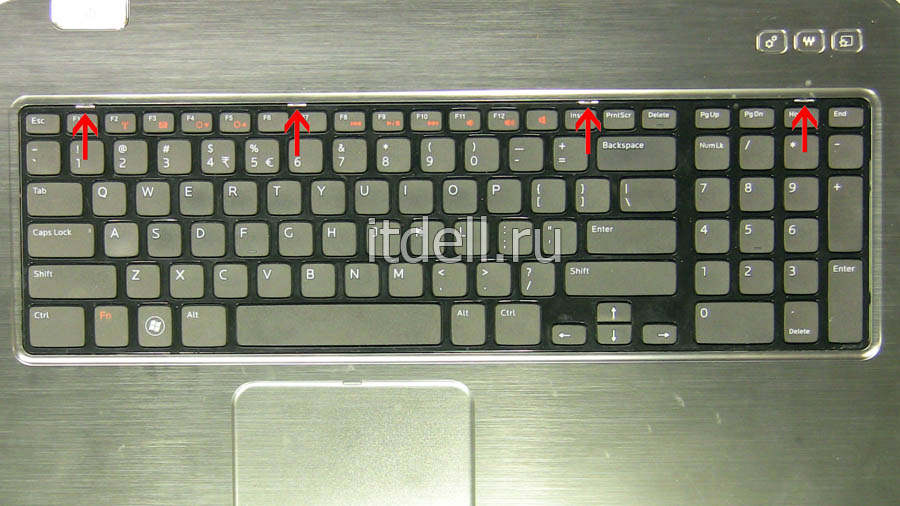

Рис. 16. Нажмите на четыре защёлку над клавиатурой

как разобрать ноутбук dell inspiron 5720 7720. Отключите шлейф под клавиатурой

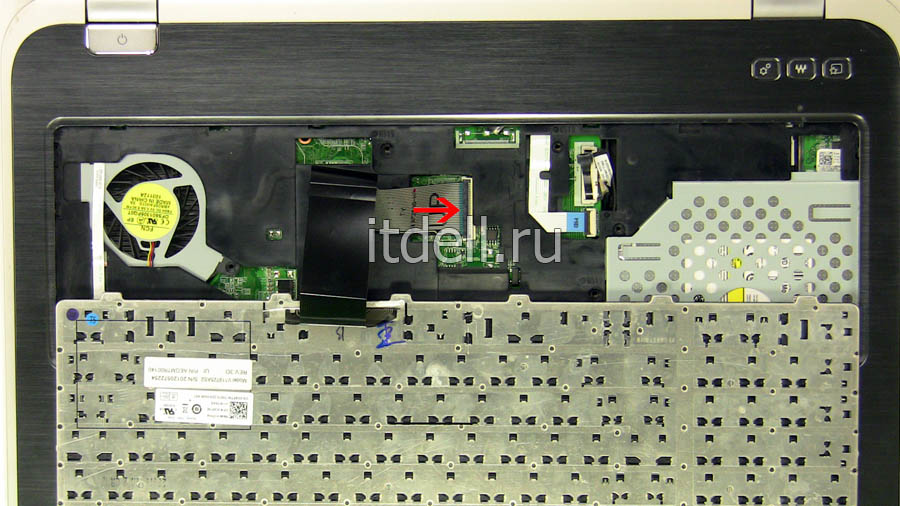

Рис. 17. Отключите шлейф под клавиатурой

Снятие верхней крышки ноутбука

Отключите три кабеля, которые отвечают за работу тачпада, кнопки включения и мультимедийных усилий.

как разобрать ноутбук dell inspiron 5720 7720. Отключите три шлейфа

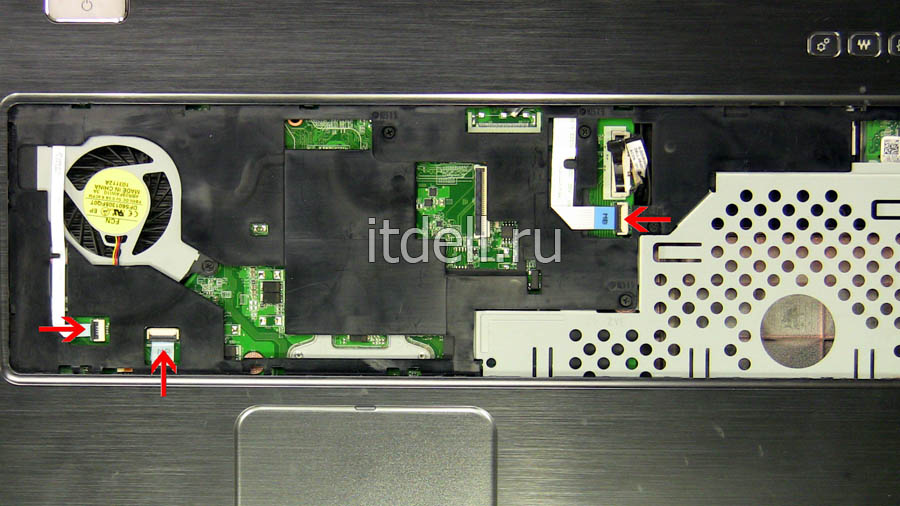

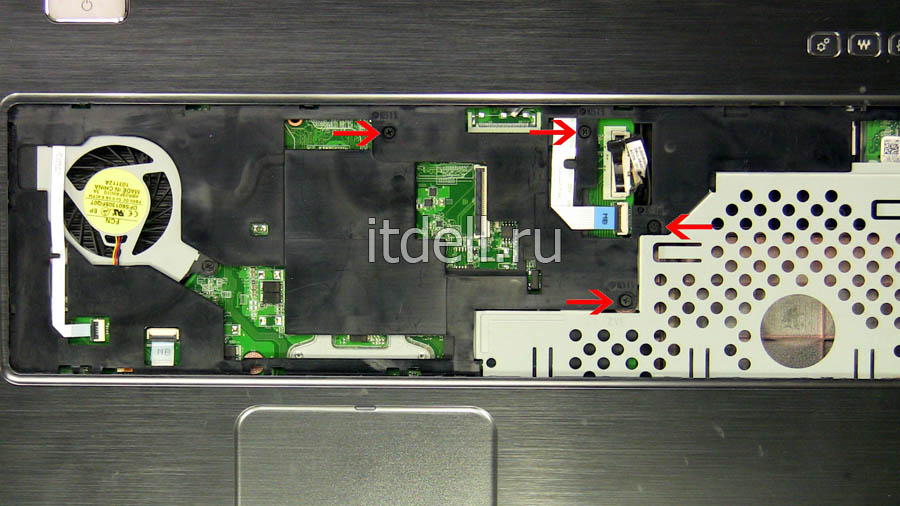

Рис. 18. Отключите три шлейфа

Открутите четыре винта, крепящий упор для рук.

как разобрать ноутбук dell inspiron 5720 7720. Открутите четыре винта на верхней крышке

Рис. 19. Открутите четыре винта на верхней крышке

Снятие кулера системы охлаждения

Отключите кабель питания кулера.

как разобрать ноутбук dell inspiron 5720 7720. Отключите кабель питания кулера

Рис. 20. Отключите кабель питания кулера

Открутите два винта и снимите вентилятор.

как разобрать ноутбук dell inspiron 5720 7720. Открутите два винта и снимите вентилятор

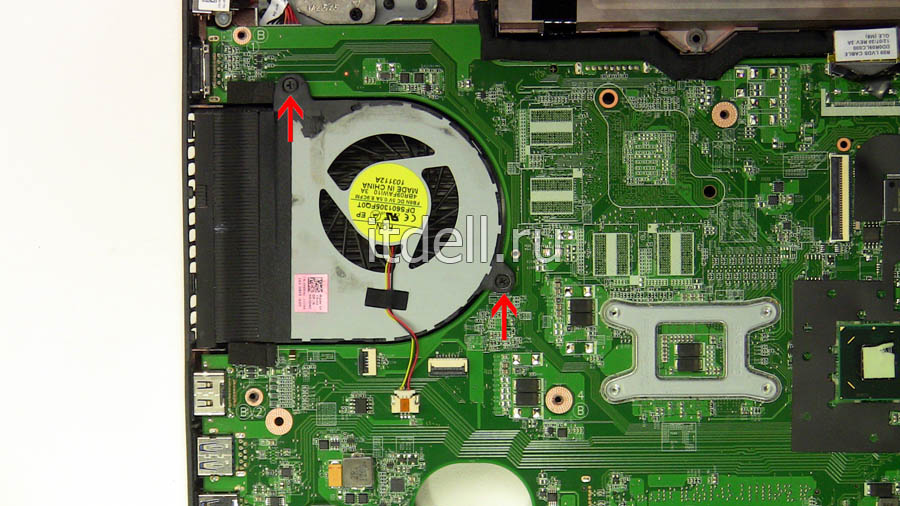

Рис. 21. Открутите два винта и снимите вентилятор

Снятие материнской платы

Отключите кабель разъёма питания от материнской платы.

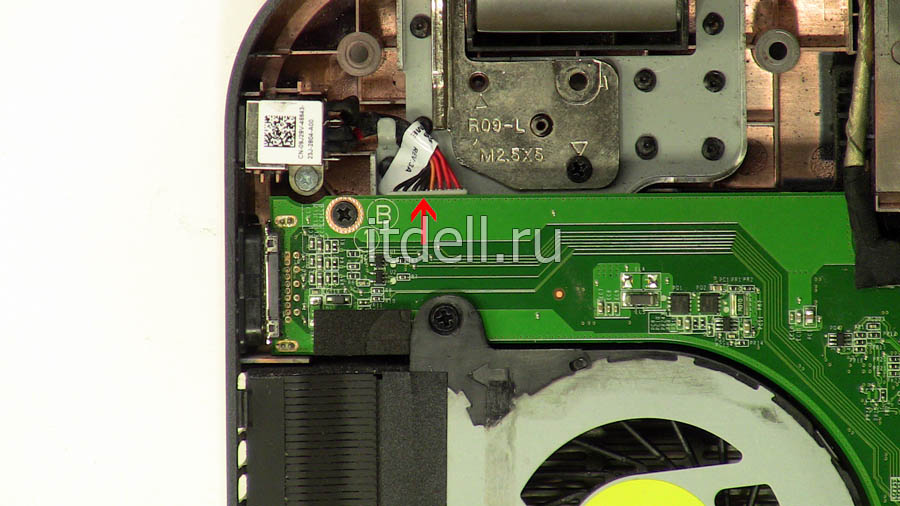

как разобрать ноутбук dell inspiron 5720 7720. Отключите кабель разъёма питания от материнской платы

Рис. 22. Отключите кабель разъёма питания от материнской платы

Отключите кабель питания динамиков.

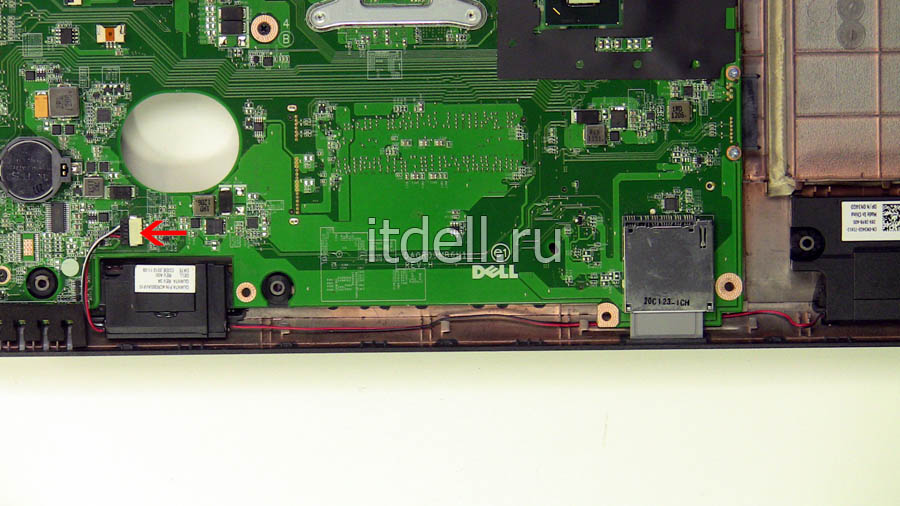

как разобрать ноутбук dell inspiron 5720 7720. Отключите кабель питания динамиков

Рис. 23. Отключите кабель питания динамиков

Отключите видеошлейф и кабель для боковой панели.

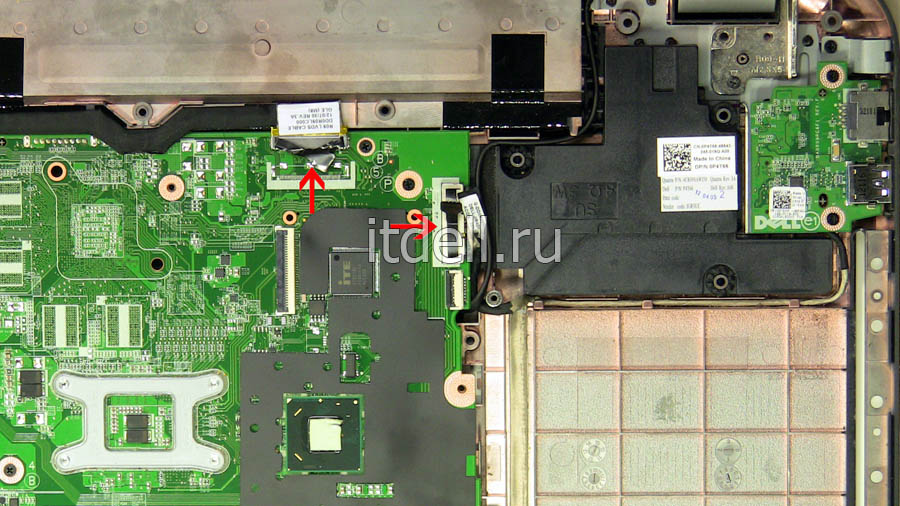

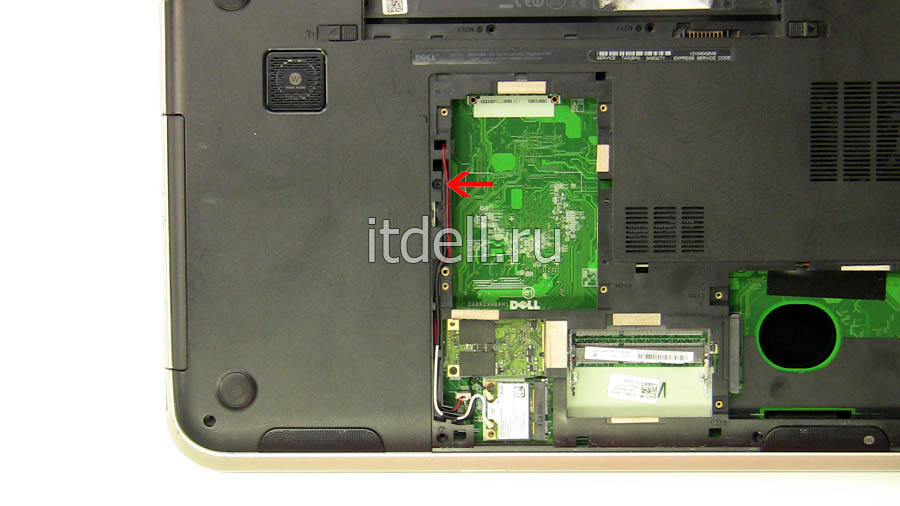

как разобрать ноутбук dell inspiron 5720 7720. Отключите видеошлейф и кабель для боковой панели

Рис. 24. Отключите видеошлейф и кабель для боковой панели

Извлеките заглушку Card-reader.

как разобрать ноутбук dell inspiron 5720 7720. Извлеките заглушку Card-reader

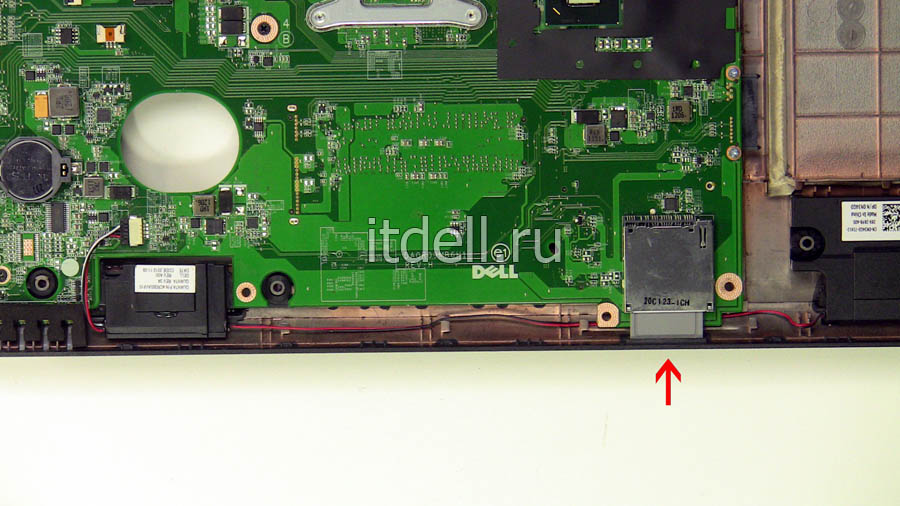

Рис. 25. Извлеките заглушку Card-reader

Открутите пять винтов, крепящих материнскую плату к корпусу ноутбука.

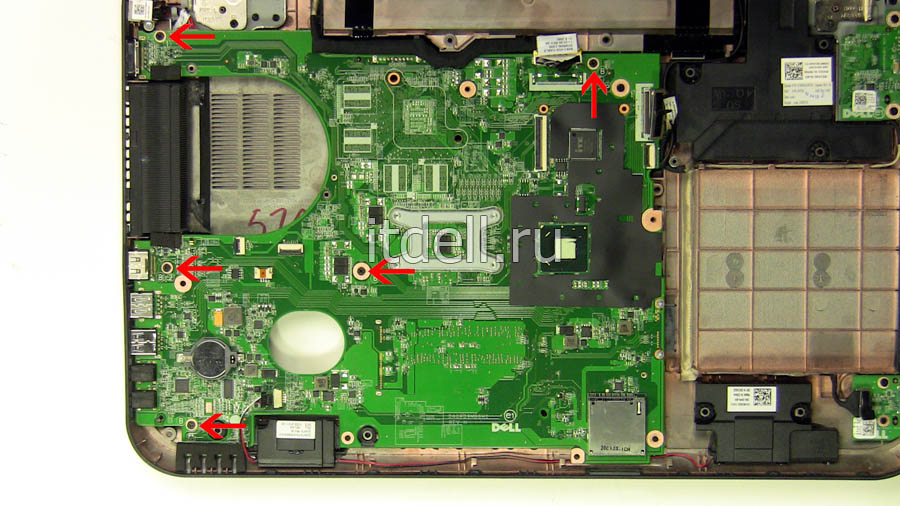

как разобрать ноутбук dell inspiron 5720 7720. Открутите пять винтов, крепящих материнскую плату

Рис. 26. Открутите пять винтов, крепящих материнскую плату
