Как разобрать ноутбук Dell Inspiron 3737. Инструкция в картинках

Из данной статьи вы узнаете, как разобрать ноутбук Dell Inspiron 3737. Замена жёсткого диска (HDD), замена SDD, снятие клавиатуры, DVD-привода, оперативной памяти (ОЗУ, RAM), разборка корпуса, замена тачпада, динамиков, кнопки включения/мультимедийные, кулер охлаждающей системы, материнская плата – вот о чём пойдёт речь в этой статье.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Снятие батареи (аккумулятор)

Переверните ноутбук нижней крышкой вверх. Отодвиньте защёлки в стороны и выньте батарею ноутбука.

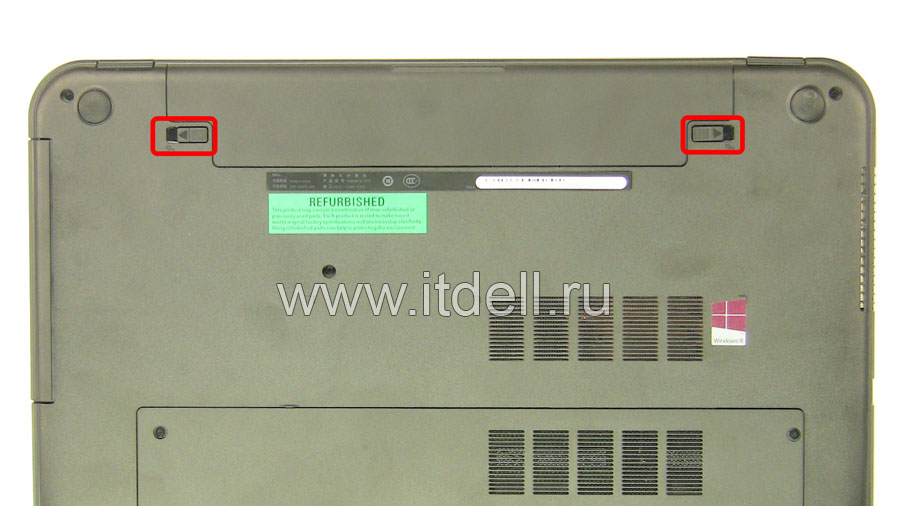

Отодвиньте защёлки  в стороны

Рисунок 1. Отодвиньте защёлки в стороны

Выньте батарею из ноутбука

Рисунок 2. Выньте батарею из ноутбука

Снятие защитной крышки

Открутите крепежные винты и снимите крышку. За неё находятся жёсткий диск (HDD), две планки оперативной памяти и батарейка CR 2032.

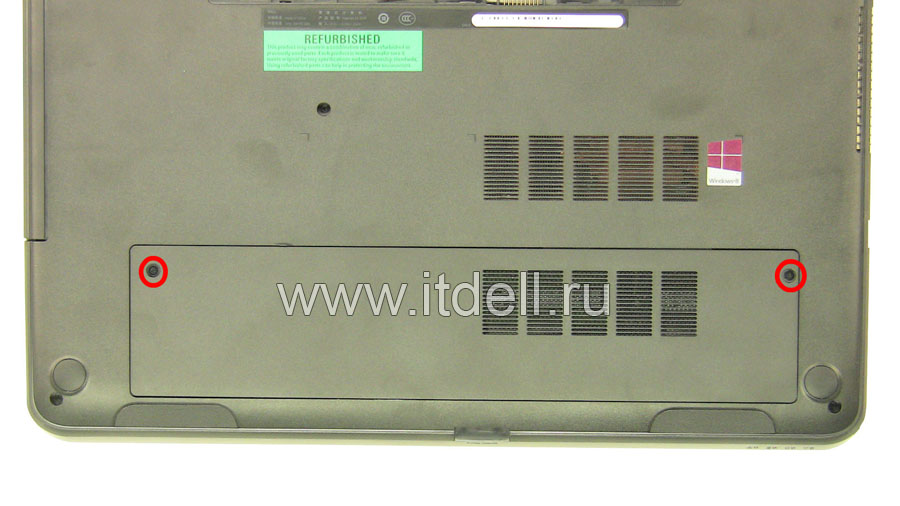

Открутите крепёжные винты

Рисунок 3. Открутите крепёжные винты

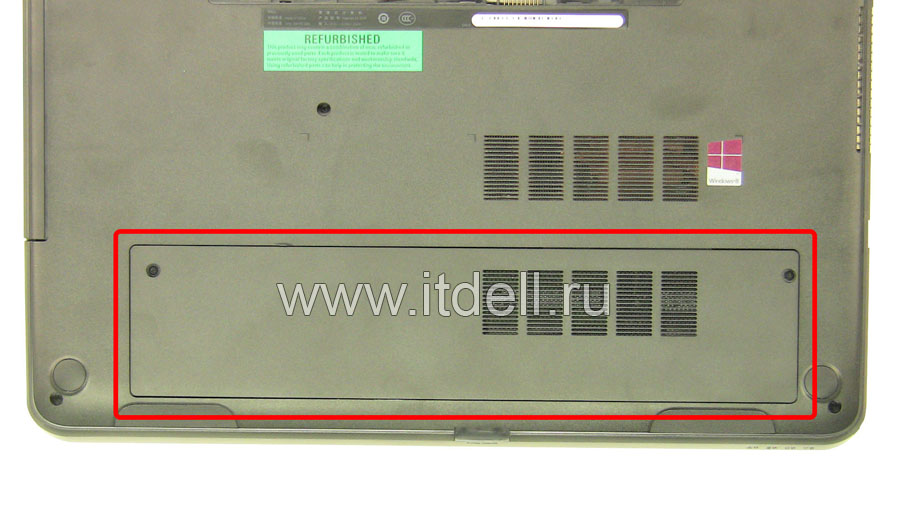

Снимите крышку

Рисунок 4. Снимите крышку

Замена жёсткого диска

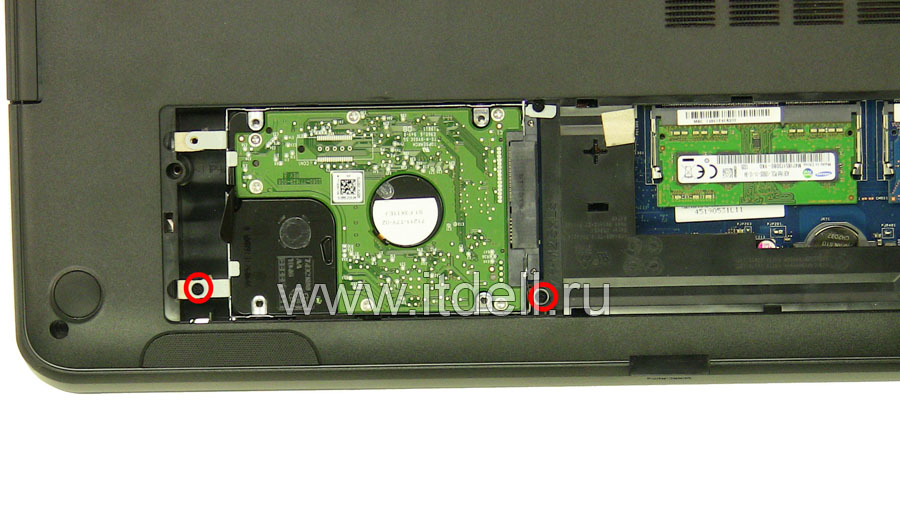

Открутите два винта.

Открутите винты

Рисунок 5. Открутите винты

Затем сдвиньте жёсткий диск влево и выньте его из ноутбука.

Выньте жёсткий диск

Рисунок 6. Выньте жёсткий диск

Замена оперативной памяти

Оттяните клипсы по бокам планки оперативной памяти. После этого планка поднимется под углом 45 градусов. Так её будет легко извлечь или установить.

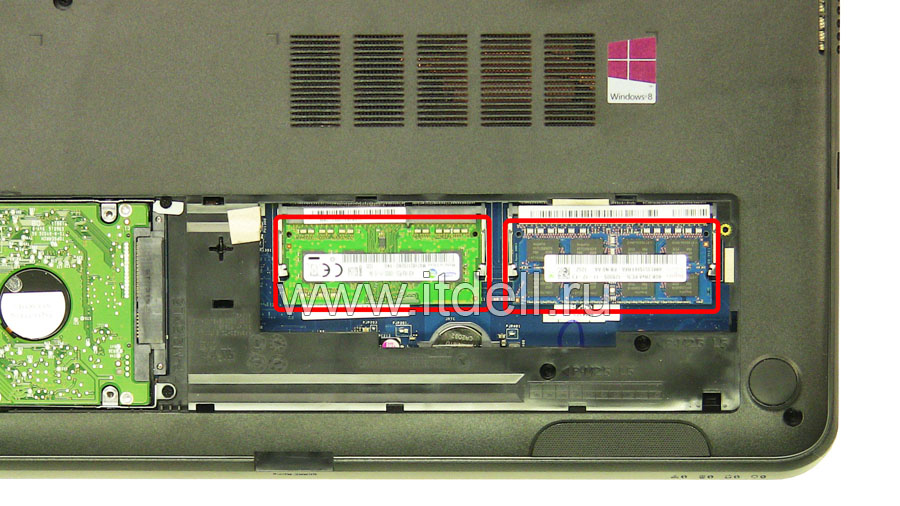

Оттяните клипсы

Рисунок 7. Оттяните клипсы

Выньте память

Рисунок 8. Выньте память

Разбираем корпус ноутбука

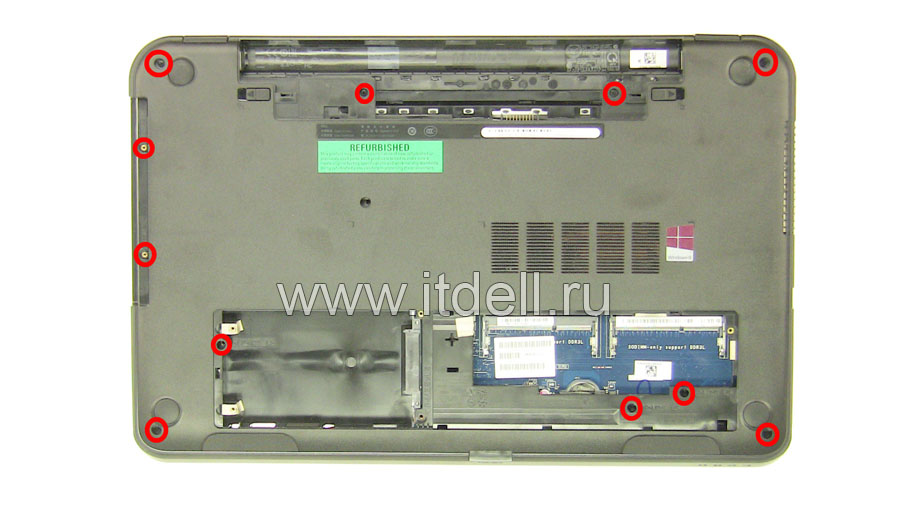

С обратной стороны ноутбука открутите 11 винтов. Их положения обозначены на изображении красным цветом.

Открутите 11 винтов

Рисунок 9. Открутите 11 винтов

Замена клавиатуры

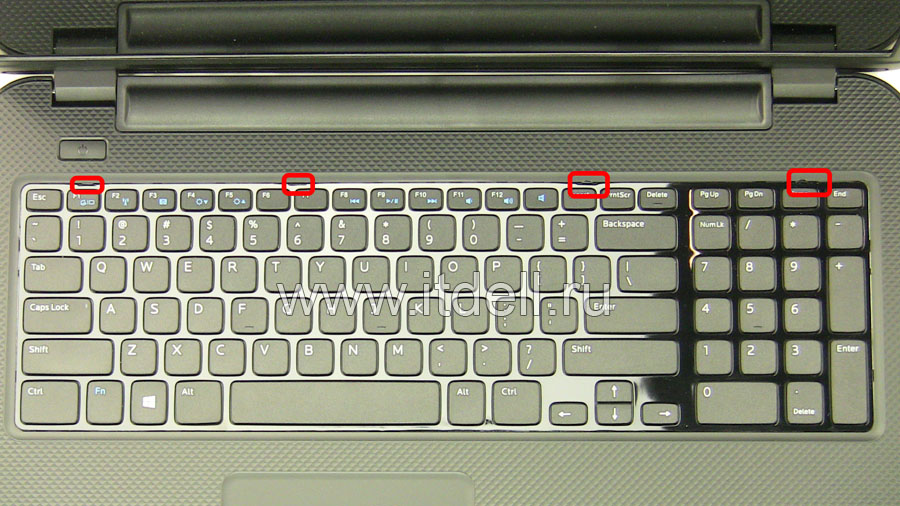

В верхней части клавиатуры существуют отверстия. Это пазы, которыми клавиатура держится в корпусе ноутбука. Если нажать на паз, то он отодвинется и освободится. Проделайте эту процедуру для каждого из пазов.

Чтобы пазы обратно не защёлкивались, пальцами рук аккуратно подцепите клавиатуру со стороны освобождённого паза.

Освободите клавиатуру из четырёх пазов

Рисунок 10. Освободите клавиатуру из четырёх пазов

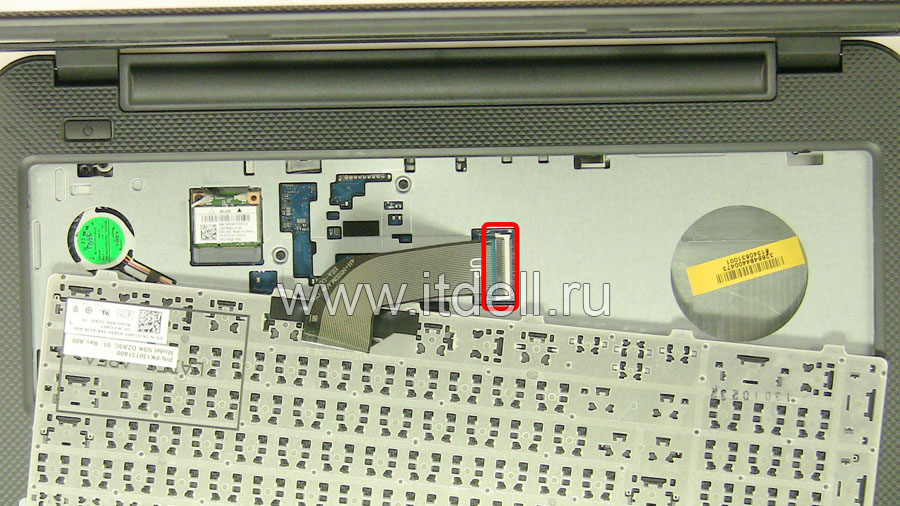

Клавиатура ещё не полностью освобождена. От неё к материнской плате идёт шлейф. Шлейф закреплён в планку чёрного цвета. Чтобы освободить шлейф, поднимите планку вверх на 90 градусов. Теперь выньте шлейф. Клавиатура снята.

Снимите клавиатуру

Рисунок 11. Снимите клавиатуру

Замена адаптера беспроводной сети

Отсоедините провода.

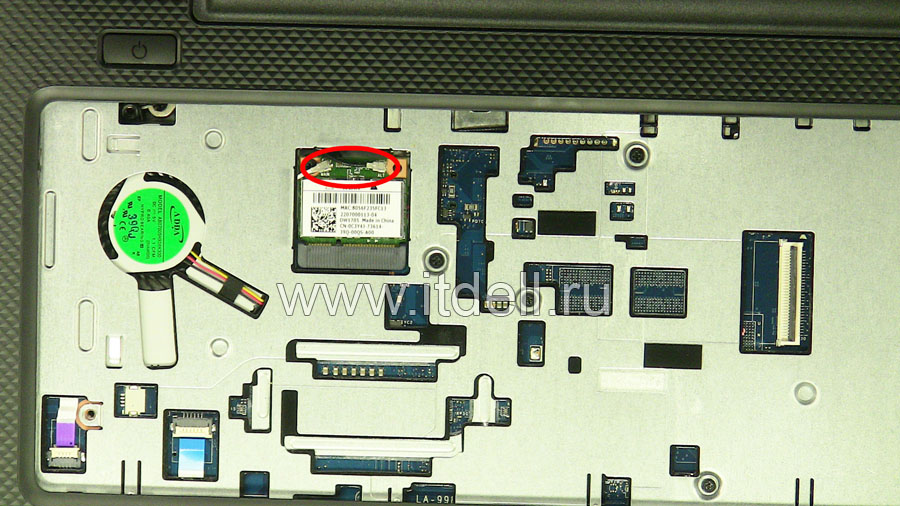

Отсоедините провода

Рисунок 12. Отсоедините провода

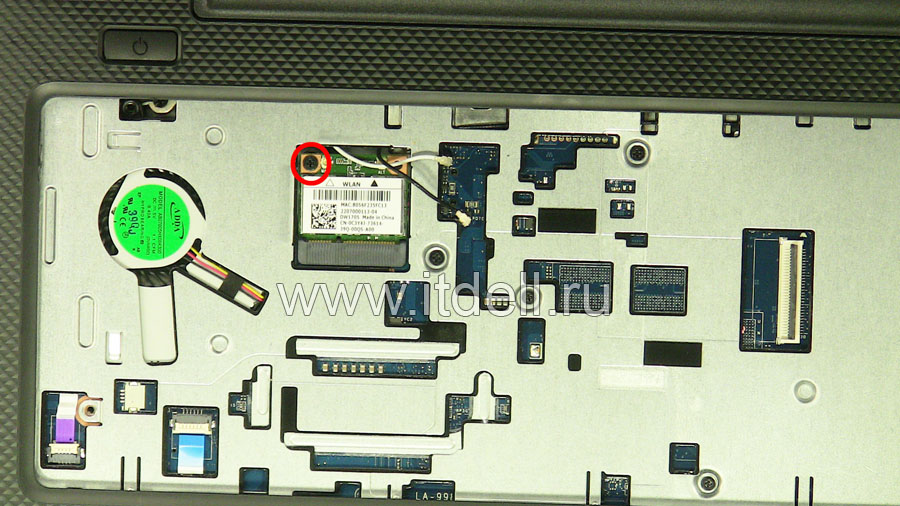

Открутите винт. После этого адаптер должен подняться вверх под углом в 45 градусов.

Открутите винт

Рисунок 13. Открутите винт

Снимите адаптер.

Снимите адаптер

Рисунок 14. Снимите адаптер

Снятие упора для рук

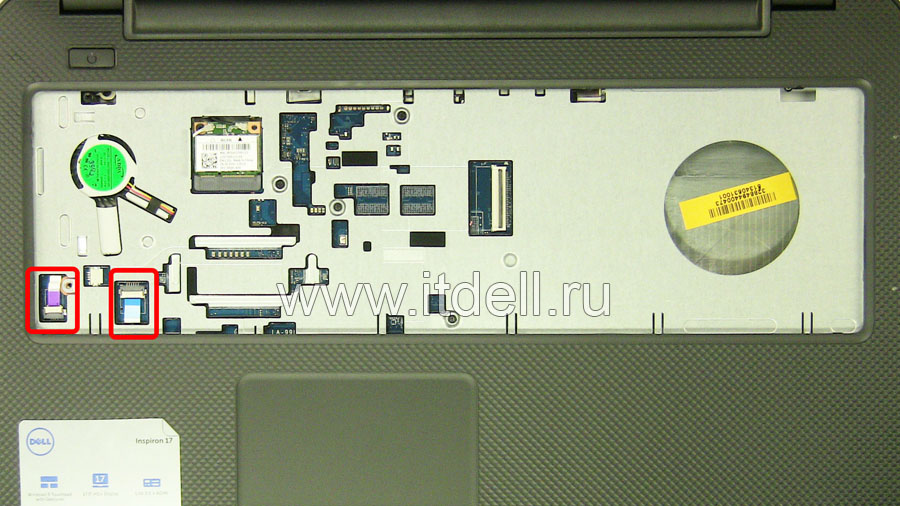

Отсоедините два шлейфа от материнской платы.

Отсоедините два шлейфа

Рисунок 15. Отсоедините два шлейфа

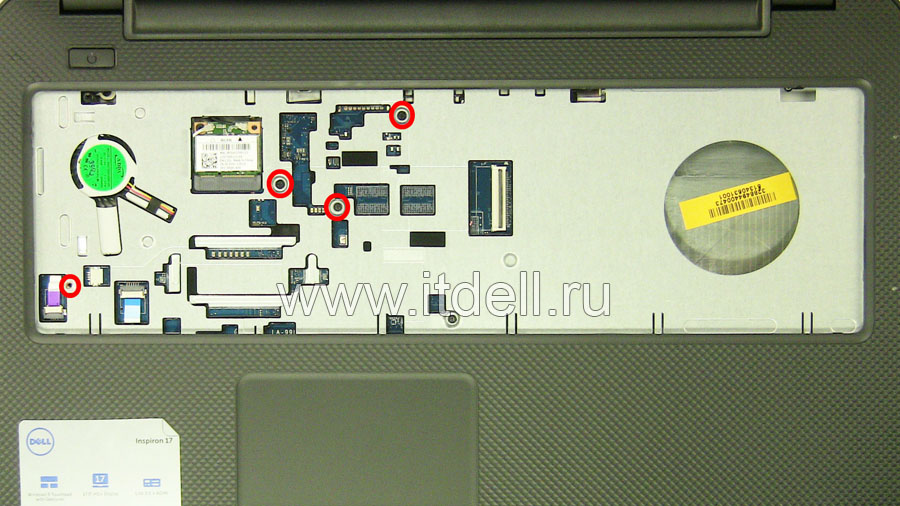

Открутите 4 винта.

Открутите винты

Рисунок 16. Открутите винты

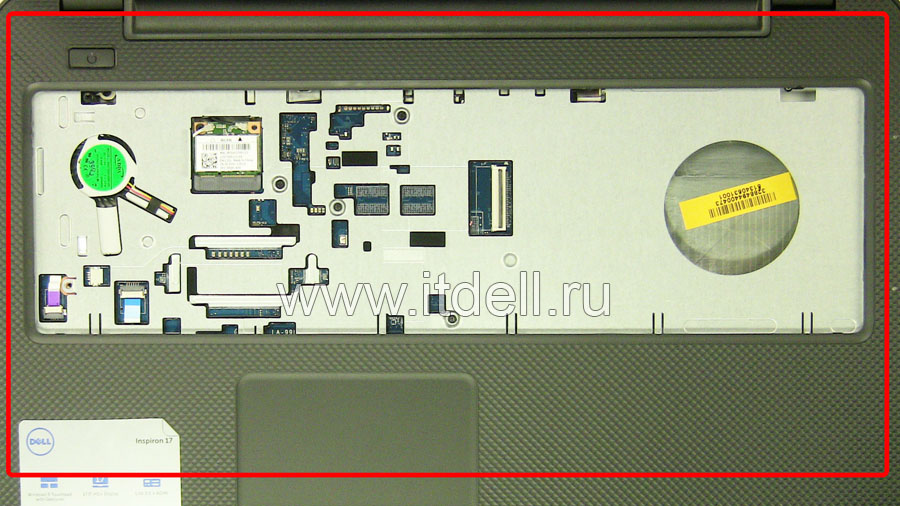

Снимите верхнюю часть корпуса.

Снимите верхнюю часть корпуса

Рисунок 17. Снимите верхнюю часть корпуса

Замена материнской платы

Отключите 4 кабеля на материнской плате.

Отключите кабели

Рисунок 18. Отключите кабели

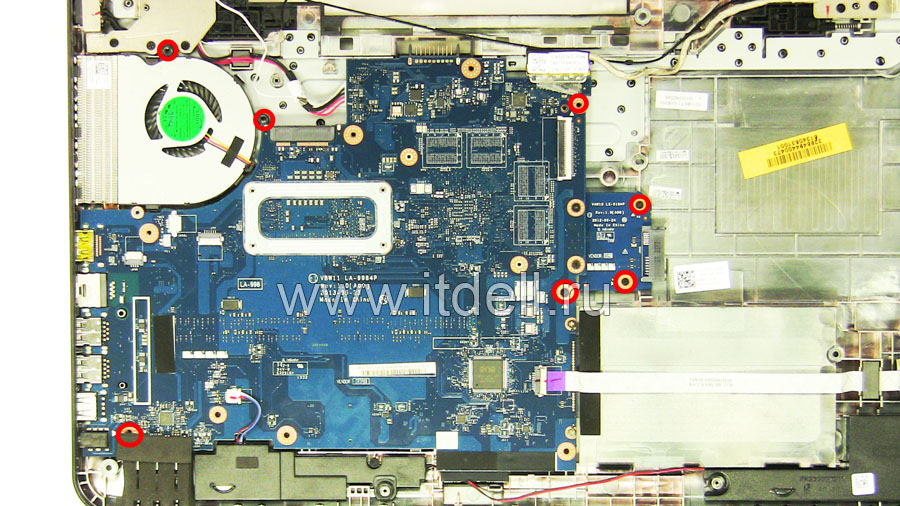

Материнская плата держится на 7 винтах. Открутите винты.

Открутите винты

Рисунок 19. Открутите винты

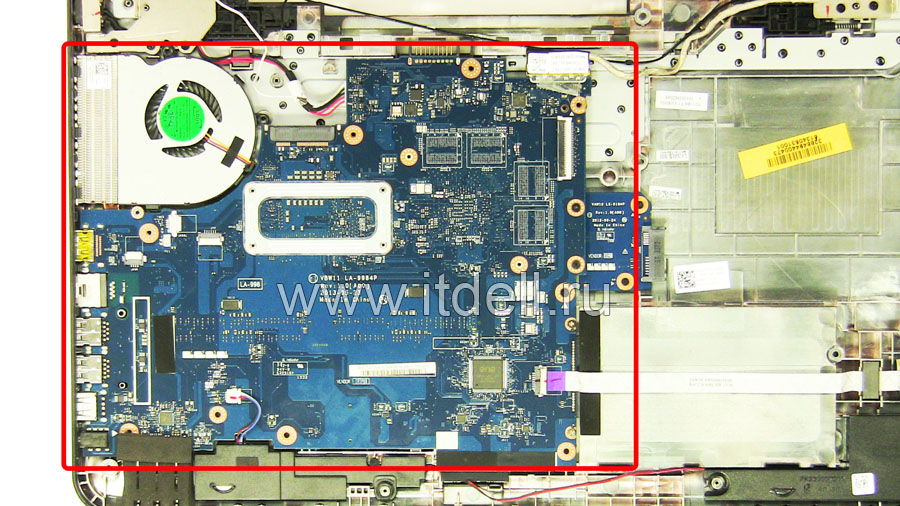

Выньте материнскую плату.

Снимите материнскую плату

Рисунок 20. Снимите материнскую плату

На заметку: Купить недорого фирменные камеры ahd вы сможете в любое удобное для вам время просто посетив интернет-магазин https://www.arax-cctv.ru/videocams/ahd/. Рекомендуем вам к сотрудничеству данную компанию!

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Александр Мельников. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
