Как разобрать ноутбук Dell Inspiron 7537. Инструкция в картинках

Из этой статьи вы узнаете, как самостоятельно разобрать ноутбук Dell Inspiron 7537 и заменить: HDD, ОЗУ, батарейку CR2032, систему охлаждения, клавиатуру, дисплей, материнскую плату и другое. Ремонт компьютеров в Люберцах качественно и недорого вам помогут осуществить специалисты из компании http://avhelp.pro/. Рекомендуем вам к сотрудничеству данную компанию!

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Снятие задней крышки ноутбука

Особенностью данного ноутбука является отсутствие лёгкого доступа к аккумулятору, который скрыт за днищем. К слову сказать, там же вы получите возможность замены жёсткого диска, оперативной памяти и адаптера wi-fi.

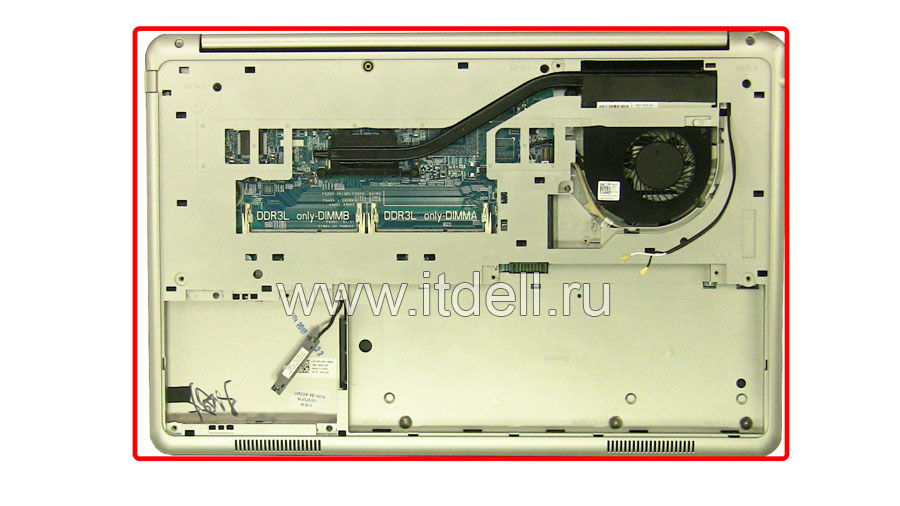

Задняя крышка ноутбука

Рисунок 1. Задняя крышка ноутбука

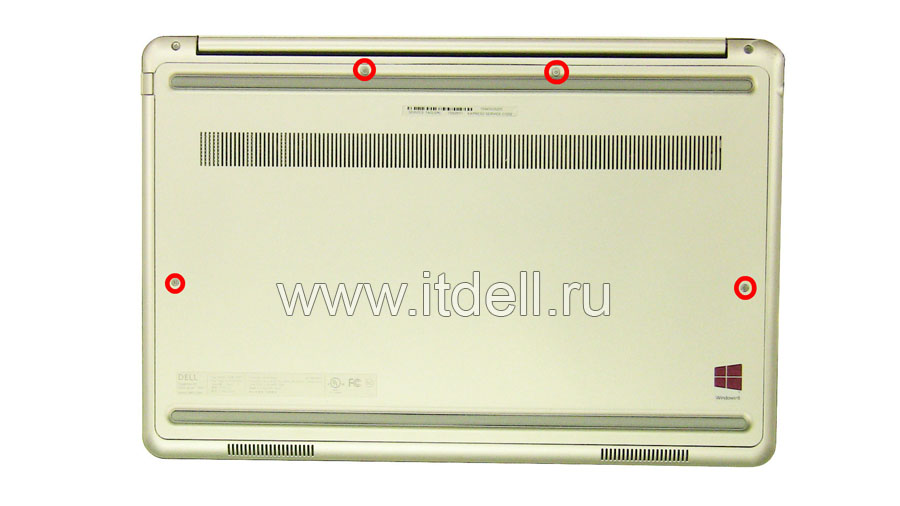

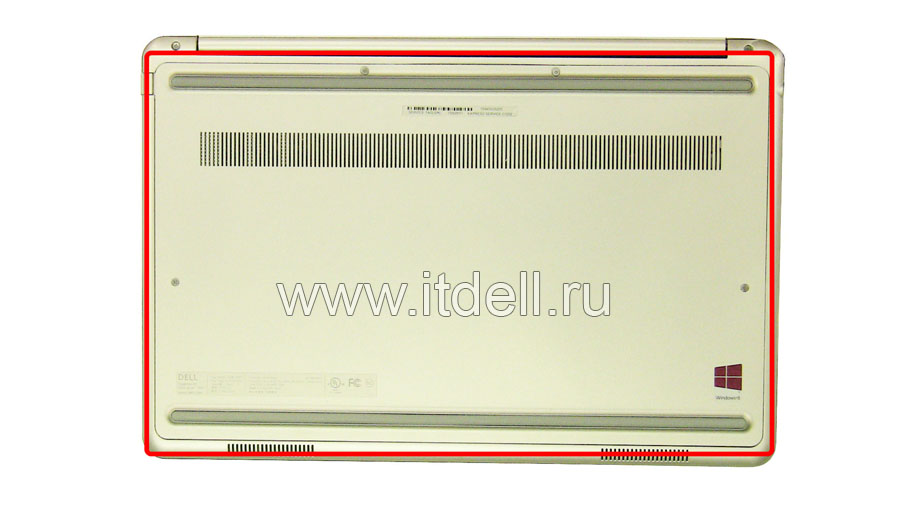

Чтобы снять крышку, открутите четыре винта. Их положение обозначено красным цветом на следующем рисунке.

Открутите четыре винта. Снимите заднюю крышку

Рисунок 2. Открутите четыре винта. Снимите заднюю крышку

Снятие батареи (аккумулятор)

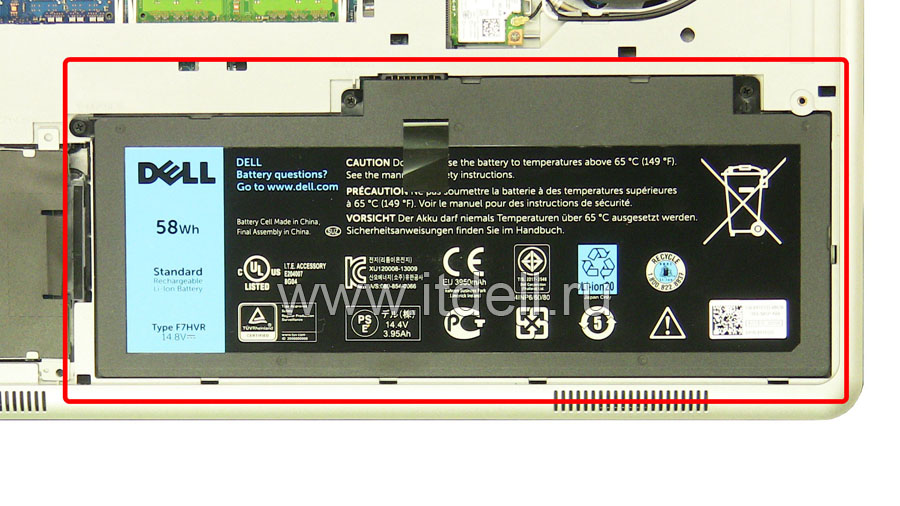

Батарея находится в правом нижнем углу.

Положение батареи ноутбука

Рисунок 3. Батарея ноутбука в правом нижем углу

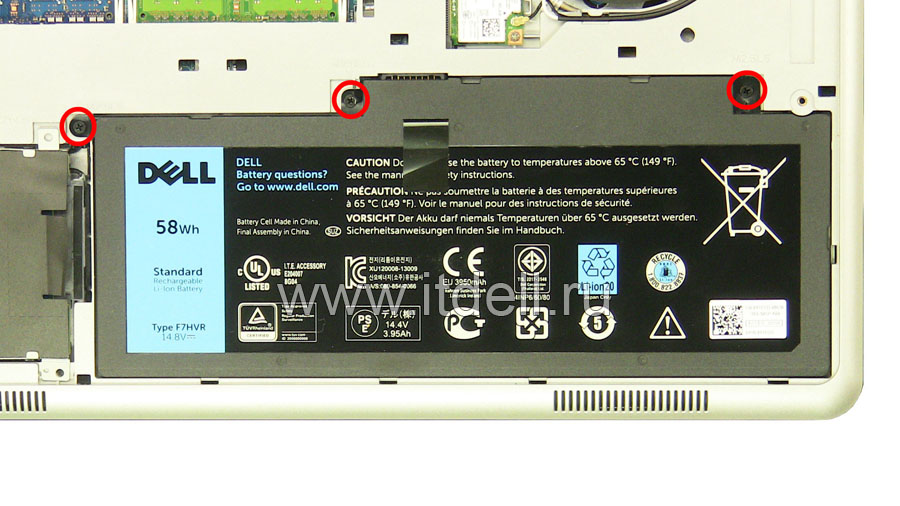

Открутите три винта, потяните язычок и выньте аккумулятор.

Извлеките батарею

Рисунок 4. Извлеките батарею

Снятие жёсткого диска

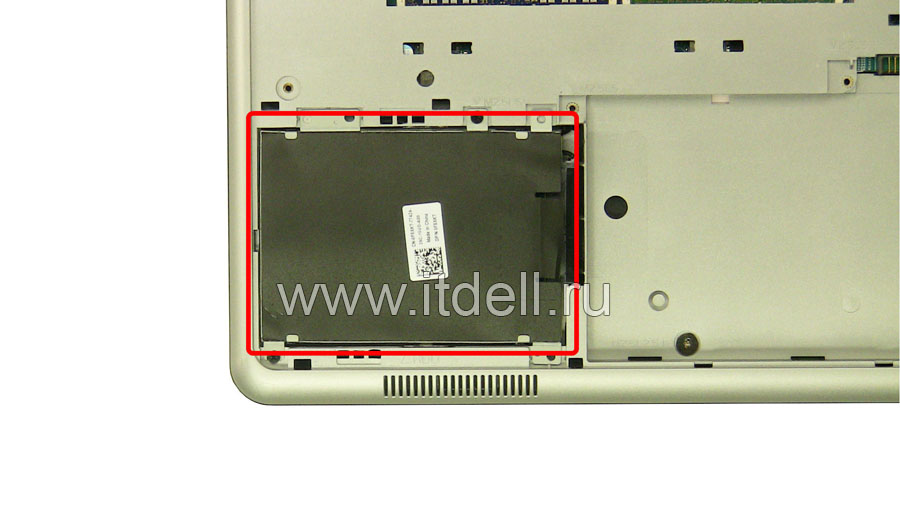

Жёсткий диск находится в левом нижнем углу ноутбука.

Положение жёсткого диска в ноутбуке

Рисунок 5. Положение жёсткого диска в ноутбуке

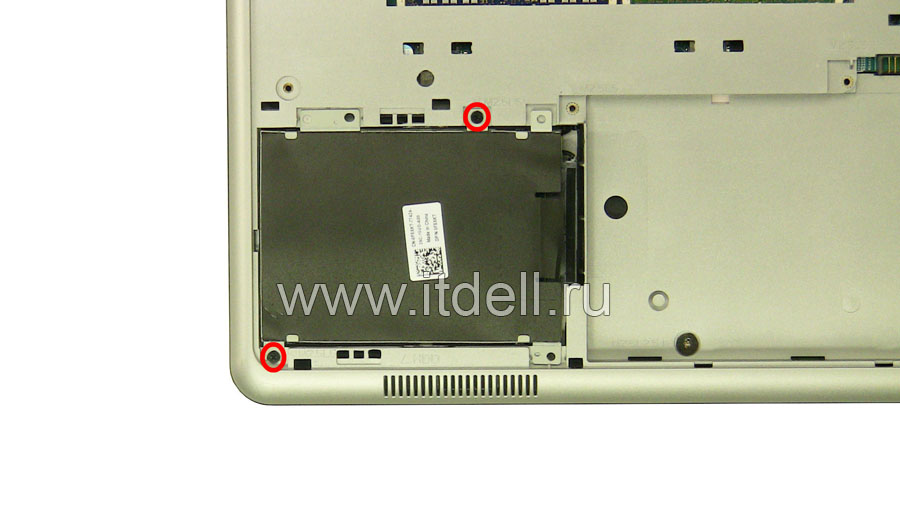

Открутите два винта, держащих жёсткий диск. Их положение обозначено красным цветом на следующем рисунке.

Открутите два винта, крепящих жёсткий диск

Рисунок 6. Открутите два винта, крепящих жёсткий диск

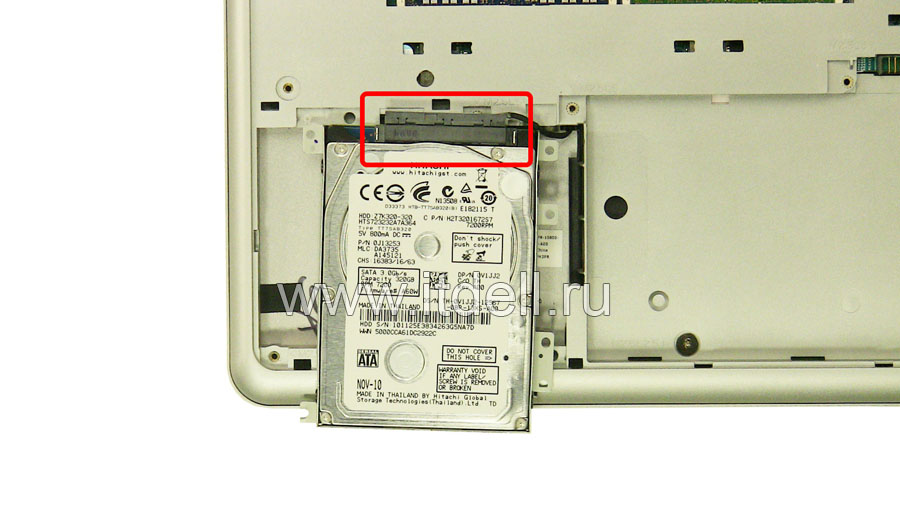

Поднимите жёсткий диск, поверните его к себе и отсоедините от разъёма SATA.

Отключите разъём SATA от HDD

Рисунок 7. Отключите разъём SATA от HDD

Замена оперативной памяти

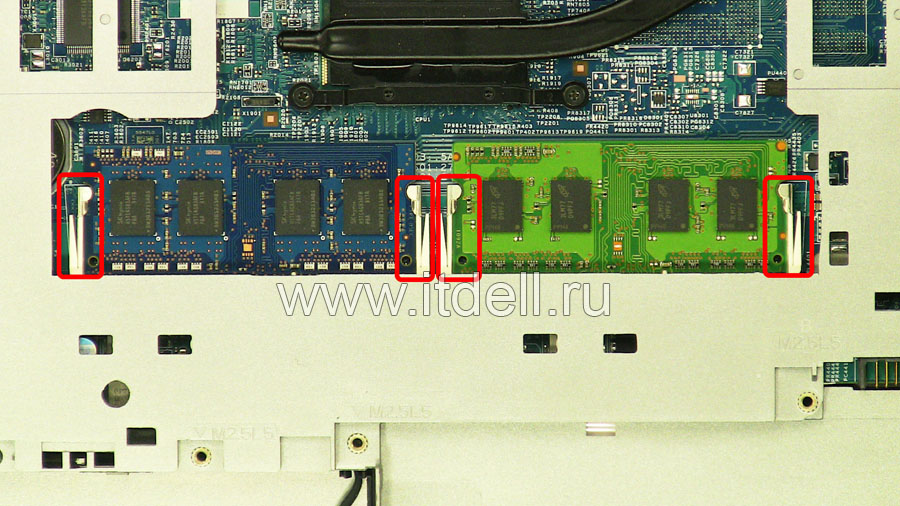

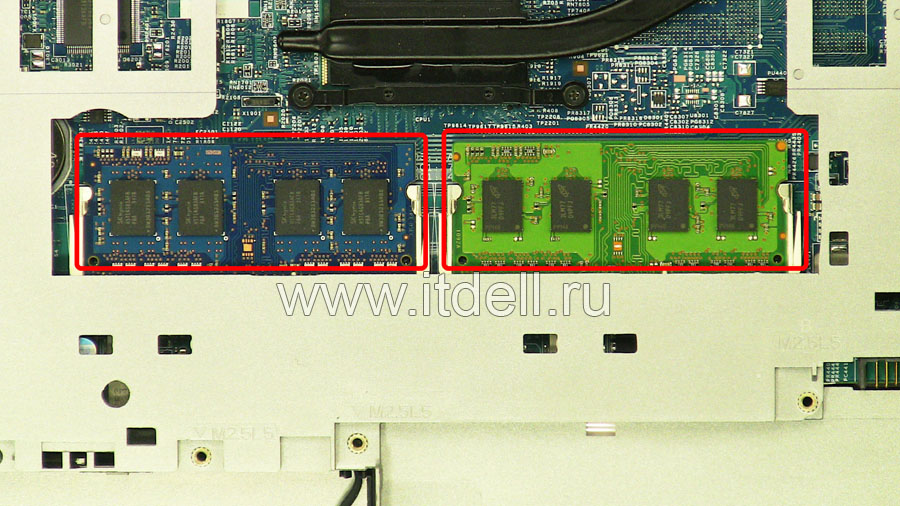

Каждая планка ОЗУ по бокам крепится клипсами.

Оттяните клипсы

Рисунок 8. Оттяните клипсы

Оттяните клипсы в стороны. После этого планка поднимется под углом в 45 градусов. Так её будет очень легко вынуть.

Выньте планки ОЗУ

Рисунок 9. Выньте планки ОЗУ

Обратите внимание на подписи на материнской плате. DDR3L означает, что в ноутбуке используют планки с пониженным вольтажём, т.е. не 1.5 В, а 1.35В. Учтите этот момент при обновлении ОЗУ.

Ещё замечание: правый слот – ведущий, главный. Левый рекомендуется использовать только тогда, когда установлена планка в правый слот.

Замена адаптера беспроводной сети

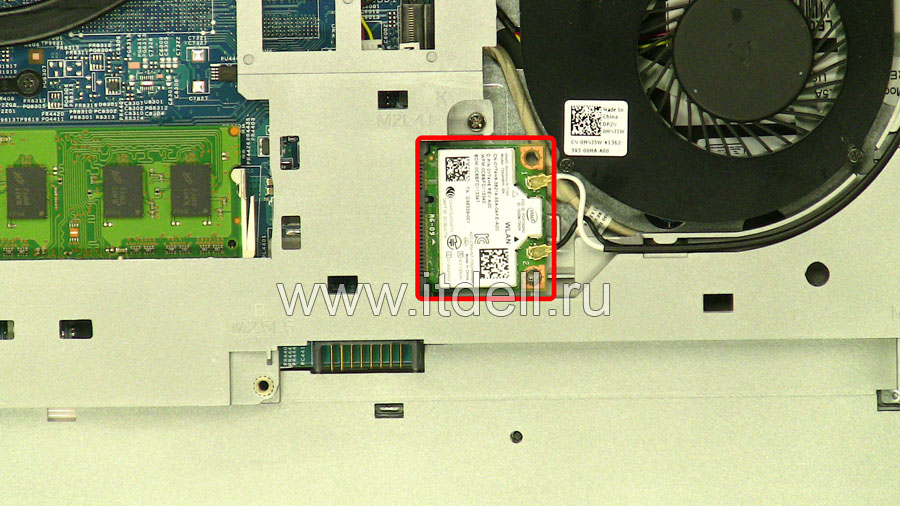

Адаптер беспроводной сети (Wi-Fi) находится рядом с кулером . Его положение смотрите на следующем рисунки.

Положение адаптера беспроводной сети

Рисунок 10. Положение адаптера беспроводной сети

Отсоедините два провода (чёрный и белый) от адаптера. Это, вероятно, провода антенны. Они довольно легко отсоединяются и подключаются. Изображение к этому действию отсутствует.

Открутите винт, крепящий адаптер к материнской плате. После этого адаптер должен подняться под углом в 45 градусов, как и планки оперативной памяти. Это сделано для удобства его извлечения или установки. В некоторых случаях этого не происходит, и в этом нет ничего страшного, потому что адаптер можно поднять руками.

Открутите винт, держащий

Рисунок 11. Открутите винт, держащий адаптер

Извлеките адаптер из слота, к которому он подключен.

Разбираем корпус ноутбука

Открутите нижний винт клавиатуры.

Открутите нижний винт клавиатуры

Рисунок 12. Открутите нижний винт клавиатуры

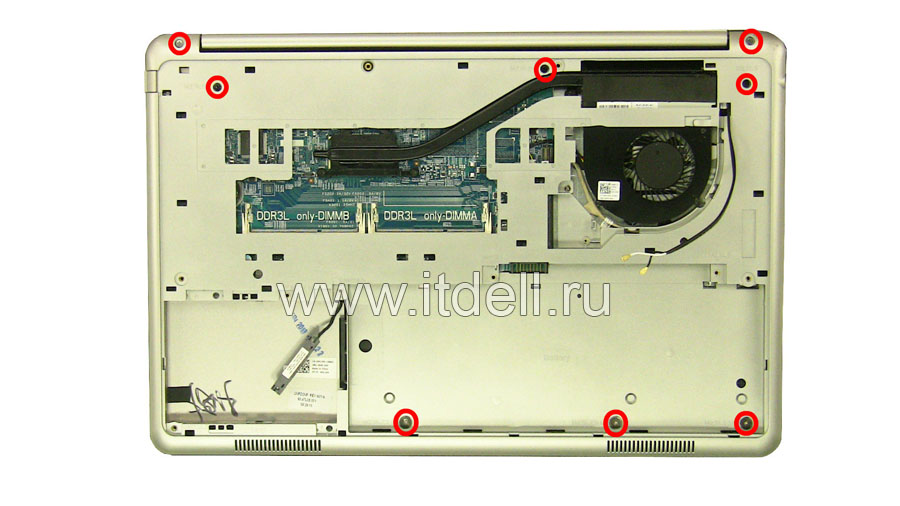

Далее открутите восемь винтов. Их положения обозначены на следующем изображении красным цветом. После переверните ноутбук.

Открутите восемь винтов

Рисунок 13. Открутите восемь винтов

Снимаем клавиатуру

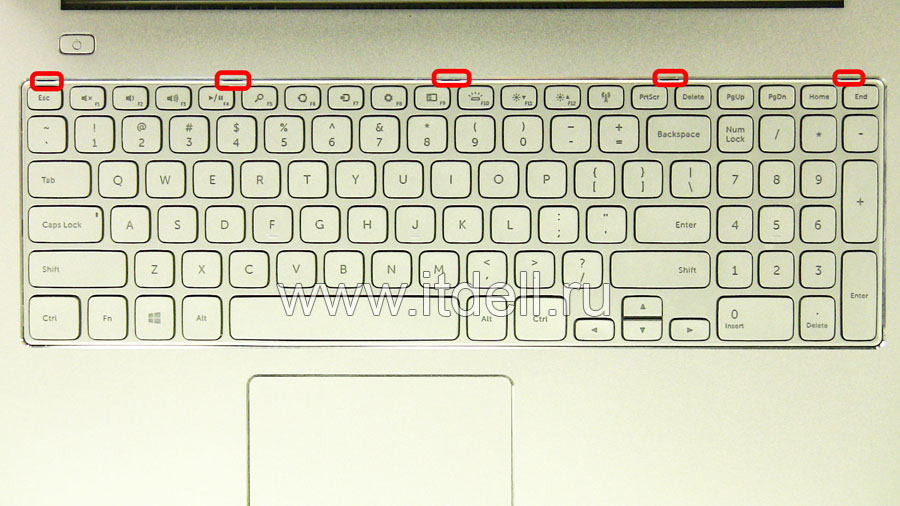

В верхней части клавиатуры существуют отверстия. Это пазы, которыми клавиатура держится в корпусе ноутбука. Если нажать на паз, то он отодвинется и освободится. Проделайте эту процедуру для каждого из пазов.

Освободите клавиатуру из пяти пазов

Рисунок 15. Освободите клавиатуру из пяти пазов

Пазы могут защёлкиваться обратно. Рекомендуется освобождённый слот поддевать и держать пальцами рук.

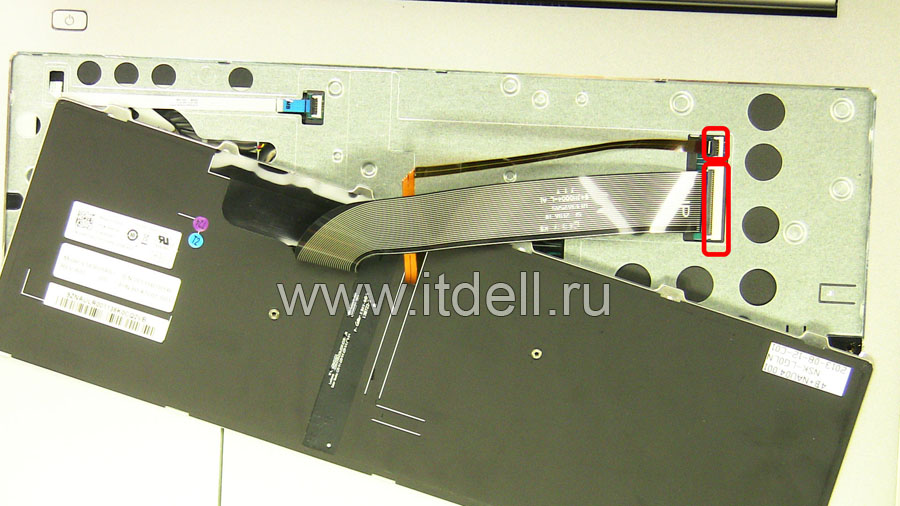

После освобождения пазов клавиатура будет ещё не полностью освобождена. От неё к материнской плате идут два шлейфа. Они закреплены в чёрными планками.

Чтобы освободить шлейф, потяните планку на себя и поднимите её вверх на 90 градусов. Теперь шлейф может быть вынут.

Отсоедините шлейфы

Рисунок 16. Отсоедините шлейфы

Разборка корпуса ноутбука

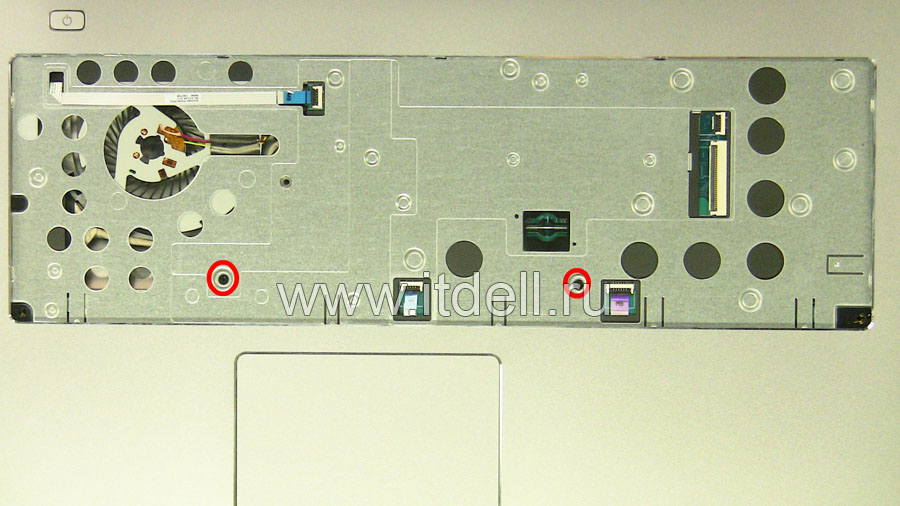

Открутите два винта, положение которых обозначено красным цветом на следующем рисунке.

Открутите винты

Рисунок 17. Открутите винты

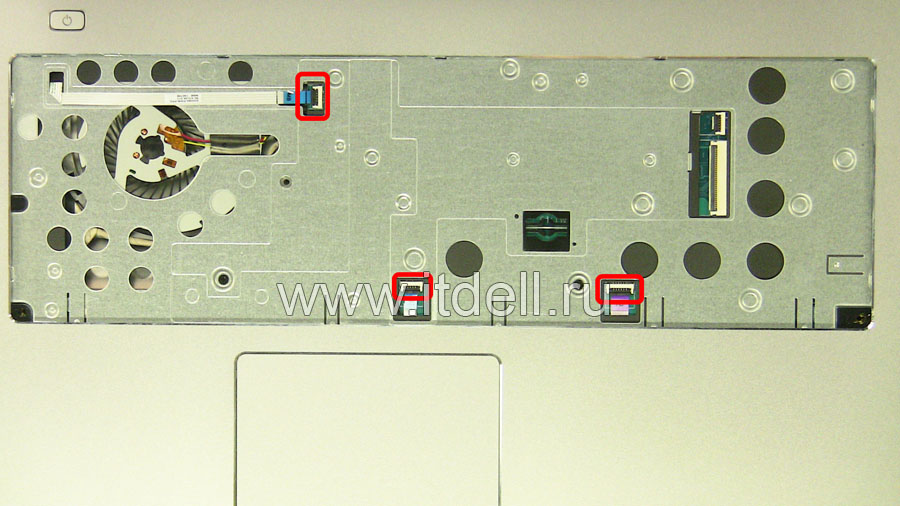

Отсоедините три шлейфа от материнской платы.

Отсоедините три шлейфа

Рисунок 18. Отсоедините три шлейфа

Снятие нижней части корпуса

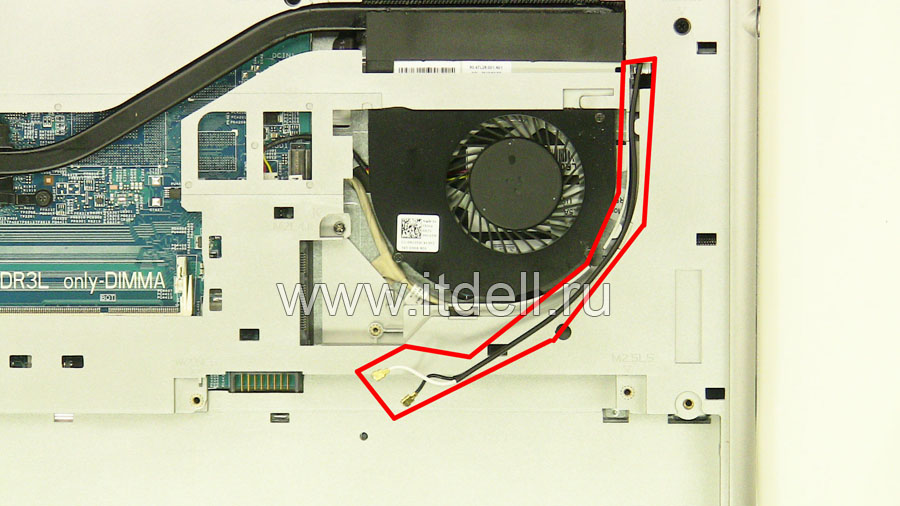

Выньте из пазов антенные кабели.

Выньте антенные кабели

Рисунок 19. Выньте антенные кабели

Отсоедините нижнюю часть корпуса ноутбука.

Снимите нижнюю часть корпуса ноутбука

Рисунок 20. Отсоедините нижнюю часть корпуса ноутбука

Снимаем систему охлаждения

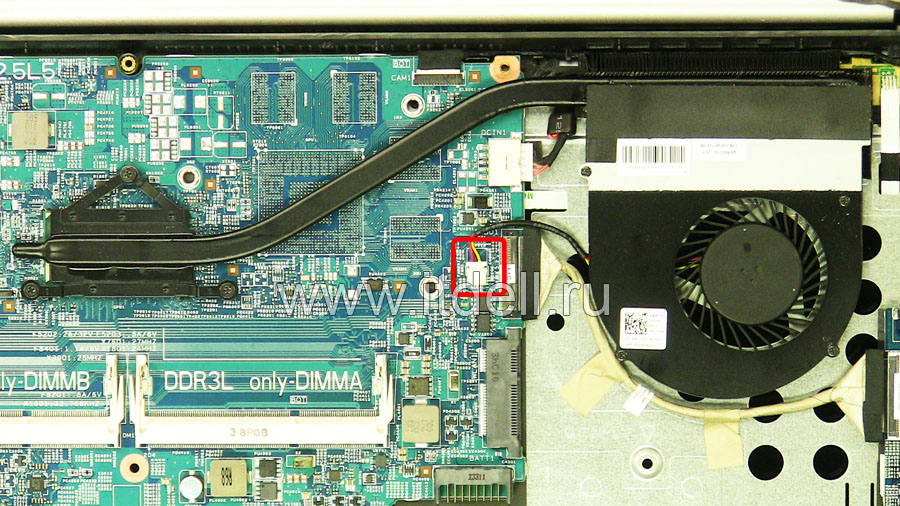

Отключите кабель питания вентилятора ноутбука.

Отключите кабель питания вентилятора ноутбука

Рисунок 21. Отключите кабель вентилятора

Открутите три винта, крепящие систему охлаждения ноутбука. До конца их выкрутить не удастся.

Открутите три винта

Рисунок 22. Открутите три винта

Снимите систему охлаждения ноутбука. На этом шаге можно заменить термопасту ноутбука.

Снимите систему охлаждения

Рисунок 23. Снимите систему охлаждения

Снятие дисплея

Отключите кабели дисплея.

Отключите кабели дисплея

Рисунок 24. Отключите кабели дисплея

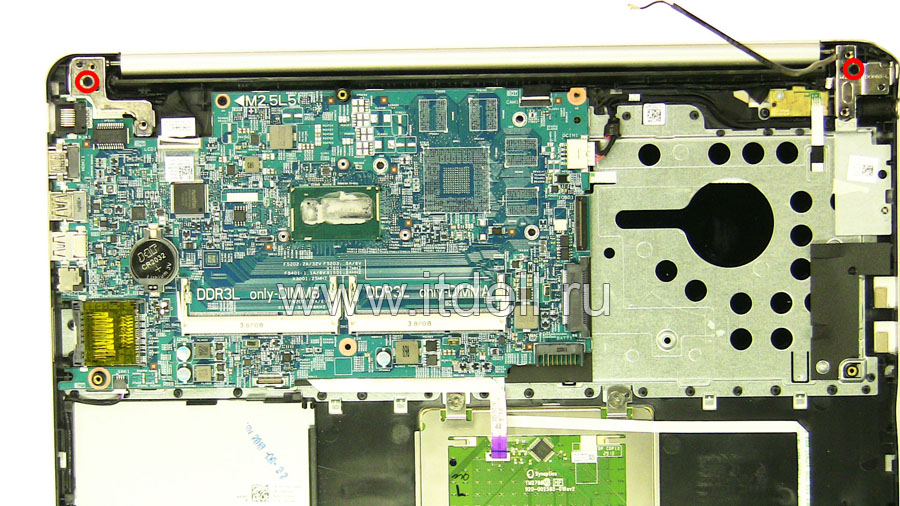

Открутите два винта с петель и снимите дисплей.

Открутите два винта

Рисунок 25. Открутите два винта

На этом шаге можно перевернуть ноутбук и отсоединить дисплей.

Снятие материнской платы

Отключите два кабеля на материнской плате. Их положение обозначено красным цветом на следующем рисунке.

Отключите кабели

Рисунок 26. Отключите кабели

Открутите винт на материнской плате. Его положение также обозначено красным цветом на следующем рисунке.

Открутите винт

Рисунок 27. Открутите винт

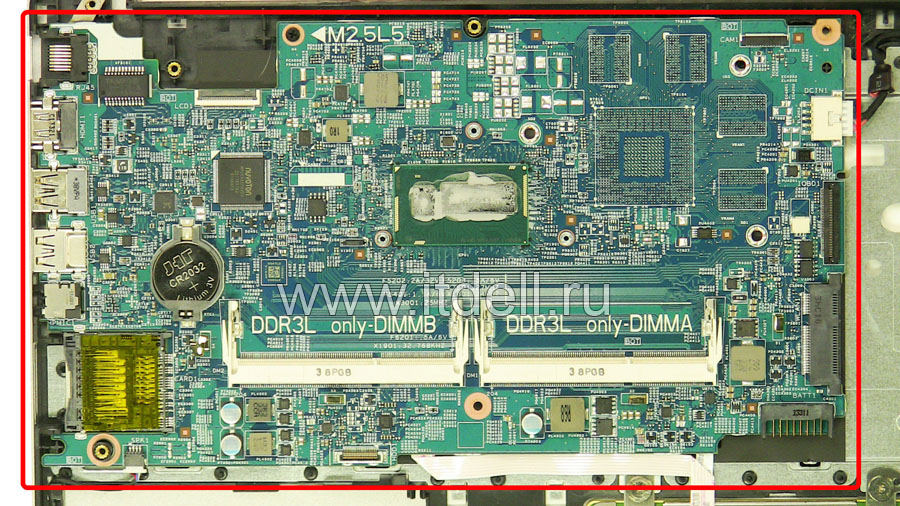

Теперь можно вынимать материнскую плату.

Выньте материнскую плату

Рисунок 28. Выньте материнскую плату
