В этой статье подробно объясняется то, как правильно разобрать ноутбук Dell Latitude D830. Также описан процесс замены и обновления модуля памяти (RAM). Эта инструкция подходит для ноутбука Dell Latitude D820 и ,возможно, для некоторых других моделей данной серии.

В ноутбуке Dell Latitude D830 установлены модули памяти DDR2 (PC2-5300 SODIMM память, которая работает на частоте 667MHz). Этот же тип памяти можно использовать в Dell Latitude D820. Модели Dell Latitude D820/D830 могут обрабатывать до 4 Гбайт общей памяти. У них есть 2 слота для ОЗУ (RAM), а это означает, что планки по 2 Гб могут быть установлены в каждый из слотов .
Конкретно в нашей моделе имеется планка ОЗУ с ёмкостью в 1 Гб.(Смотреть Рис. 1)

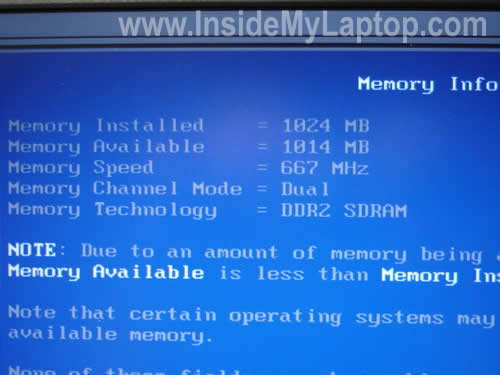

Рис. 1. В настройках BIOS узнаём объём оперативной памяти.

Теперь интересный момент. Если вы снимите крышку, которая закрывает ОЗУ ноутбука Dell Latitude D820/ D830, то обнаружите только один слот - DIMM B. Вопрос: тогда где находятся DIMM A? Ответ: под клавиатурой!

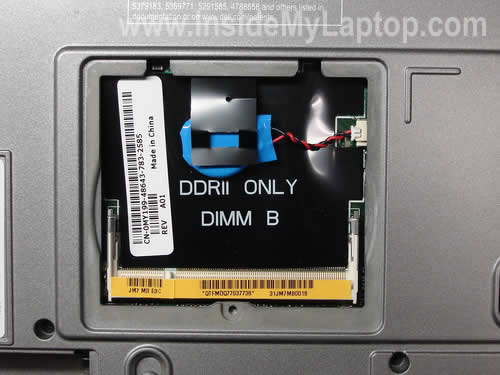

Рис. 2. Слот ОЗУ.DIMM B.

Перед началом работы: выключите ноутбук и отсоедините батарею.

Внимание: статическое электричество может повредить ваш ноутбук. Поэтому при работе с внутренними частями ноутбука рекомендуется периодически снимать статическое электричество(заряд), которое накапливает на вашей одежде, теле и т.д. Для этих целей нужно либо дотрагиваться до заземлённых железных предметов(батарея), либо носить браслет “антистатик”.

ШАГ 1

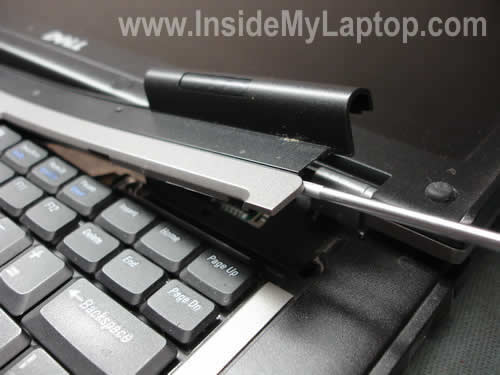

Поднимите одну сторону крышки клавиатуры с помощью небольшой плоской отверткой или любого другого острого предмета. Совет: оберните острый край тканью или кожей, чтобы уменьшить повреждение пластика корпуса ноутбука.

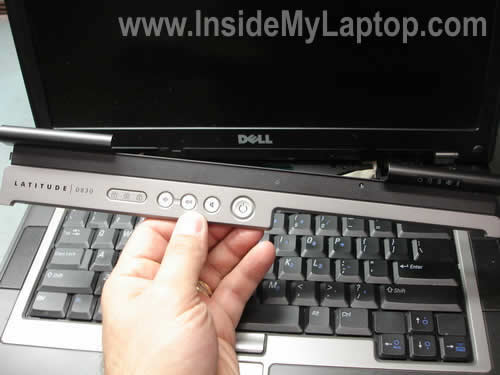

Рис. 3. Снимаем верхнюю крышку корпуса клавиатуры.

ШАГ 2

Снимите крышку клавиатуры.

Рис. 4. Снимаем верхнюю крышку корпуса клавиатуры.

ШАГ 3

Выкрутите 3 винта, которые обозначены на изображении красным цветом.

Рис. 5. Снимаем верхнюю крышку корпуса клавиатуры.

ШАГ 4

Теперь поднимите клавиатуру так, чтобы был доступ к слоту ОЗУ - DIMM A. Клавиатура подсоединена к материнской плате плоским шлейфом. Если выхотите её заменить, то отсоедините шлейф.

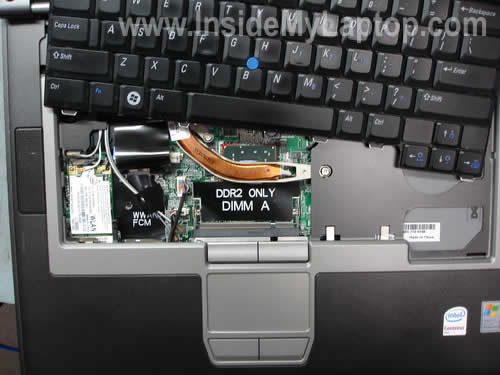

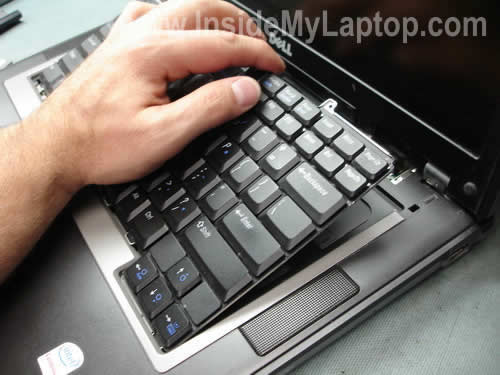

Рис. 6. Снимаем клавиатуру.

ШАГ 5

DIMM A расположен выше кнопок сенсорной панели. Этот слот ОЗУ крепит планку защёлками. Чтобы извлечь планку, разблокируйте эти защёлки.

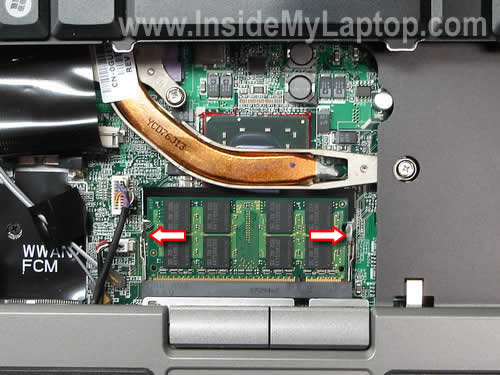

Рис. 7. Снимает модуль памяти DIMM A.

После разблокирования этих защёлок, планка ОЗУ всплывёт вверх под углом в 30 градусов.

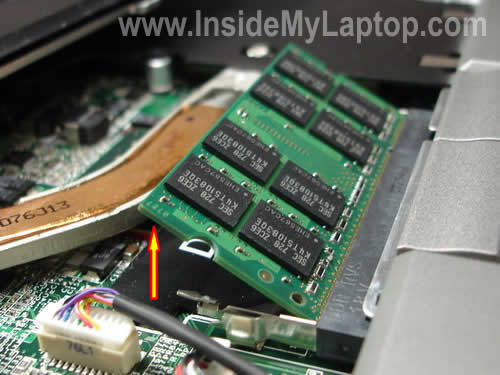

Рис. 8. Снимаем модуль памяти DIMM A.

Извлеките модуль памяти из гнезда, удерживая его за края.

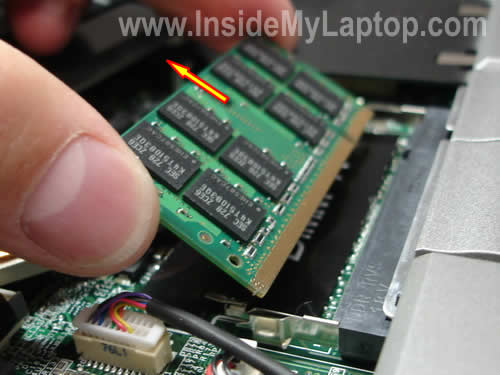

Рис. 9. Снимаем модуль памяти DIMM A.

Теперь слот DIMM A пуст. Можно установить новый модель памяти, если вы хотите увеличить её объём.

Рис. 10. Снимаем модуль памяти DIMM A.

В этом ноутбуке память может работать в двухканальном режиме, что удваивает объем доступной пропускной способности памяти и повышает производительность ноутбука.

Чтобы запустить ОЗУ ноутбука в двухканальном режиме, необходимо иметь два одинаковых модуля памяти в слотах DIMM А и В. Например,в слот А и В вы должны установить одинаковые модули памяти объёмом в 2 Гб. Если такое условие не выполняется, т.е. в слот А установлен модель 1 Гб,а в слот В - 2Гб, то общая память - 3 Гб, а режим работы - обычный(не двухкональный режим).

Благодарим за предоставленную информацию сайт: http://www.insidemylaptop.com

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru
