Руководство по обслуживанию Dell Inspiron n5110. Часть 1
О статье
  • Дата публикации: 30 октября 2012 года
  • Читали: 7501 раз
  • Автор: Антон Быканов
Группа Вконтакте

В этой статье будет:

● Снятие верхней(сменной) крышки Dell Insprion n5110

● Установка верхней(сменной) крышки Dell Insprion n5110

● Установка аккумулятора Dell Insprion n5110

● Снятие аккумулятора Dell Insprion n5110

● Установка крышки модуля памяти (ОЗУ) Dell Insprion n5110

● Снятие крышки модуля памяти (ОЗУ) Dell Insprion n5110

ВНИМАНИЕ. Перед началом работ автор настоятельно рекомендует ознакомиться со статьёй Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы



Снятие верхней (сменной) крышки

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Нажмите и удерживайте защелку, с помощью которой верхняя крышка крепится к задней крышке дисплея.
3. Выдвиньте и снимите верхнюю крышку.

Примечание. На изображении выше цифрами обозначено: 1 - верхняя крышка, 2 - кнопка блокировки.



Установка верхней (сменной) крышки

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .

ПРИМЕЧАНИЕ. При установке верхней крышки убедитесь, что логотип DELL смотрит на заднюю часть компьютера.

2. Совместите верхнюю крышку с задней крышкой дисплея.
3. Сдвиньте верхнюю крышку, чтобы она стала на место со щелчком. Убедитесь в отсутствии щелей между верхней крышкой и задней крышкой дисплея.

ВНИМАНИЕ.Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Извлечение аккумулятора

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Выключите компьютер и переверните его вверх дном.
3. Сдвиньте защелку для отсоединения аккумулятора и защелку отсека аккумулятора в положение «открыто».
4. Сдвиньте, а затем приподнимите и извлеките аккумулятор из отсека.

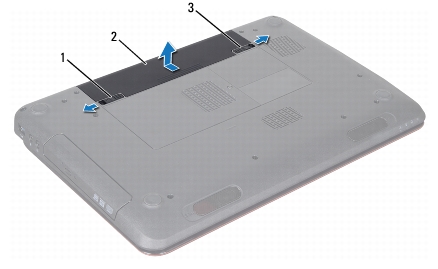

Примечание. На изображении выше цифрами обозначено: 1 - защёлка для отсоединения аккумулятора, 2 – аккумулятор, 3- защёлка отсека аккумулятора.



Замена аккумулятора

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Вставьте аккумулятор в отсек (при этом будет слышен щелчок). 3. Сдвиньте защелку отсека аккумулятора в положение «закрыто».


Снятие крышки модулей памяти (ОЗУ)

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора).
3. Ослабьте невыпадающий винт, которым крышка модуля крепится к нижней крышке.
4. Подушечками пальцев высвободите выступы на крышке модуля из пазов в корпусе компьютера.
5. Приподнимите крышку модуля и снимите её с корпуса компьютера.

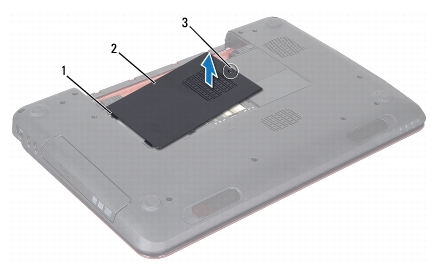

Примечание. На изображении выше цифрами обозначено: 1 - ыыступы, 2 – крышка модуля, 3- невыпадающий винт.



Установка крышки модулей памяти (ОЗУ)

ВНИМАНИЕ. Во избежание повреждения компьютера следует использовать только аккумулятор, предназначенный для данного компьютера Dell.

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Совместите выступы на крышке модуля с пазами в корпусе компьютера и осторожно установите крышку на место.
3. Затяните невыпадающий винт, фиксирующий крышку модуля на корпусе компьютера.
4. Установите аккумулятор обратно (см. Замена аккумулятора).

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
