Руководство по обслуживанию Dell Inspiron n5110. Часть 3
О статье
  • Дата публикации: 31 октября 2012 года
  • Читали: 7076 раз
  • Автор: Антон Быканов
Группа Вконтакте

В этой статье будет:

● Как снять упор для рук на Dell Insprion n5110

● Как поменять Wi-Fi карту на Dell Insprion n5110

Автор этой статьи настоятельно рекомендует перед прочтением этой статьи ознакомиться с материалами статей:
1)Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2)Руководство по обслуживанию Dell Inspiron N5110. Часть 1 .
3)Руководство по обслуживанию Dell Inspiron N5110. Часть 2 .



Снятие упора для рук в сборе

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы
2. Извлеките аккумулятор (см. Извлечение аккумулятора).

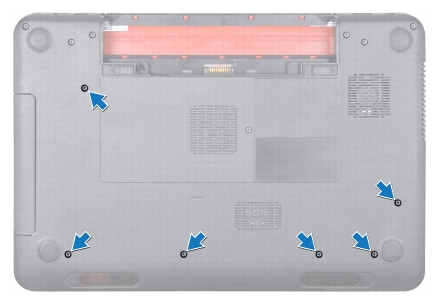

3. Выверните четыре винта, которыми упор для рук крепится к корпусу компьютера.

4. Переверните компьютер и откройте крышку дисплея до упора.
5. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры).
6. Выверните четыре винта на упоре для рук.

Внимание.Потяните за пластмассовый язычок в верхней части разъемов, чтобы не повредить разъемы.

7. Отсоедините кабель платы кнопки питания, кабель сенсорной панели и кабель платы функциональных клавиш от разъемов на системной плате.

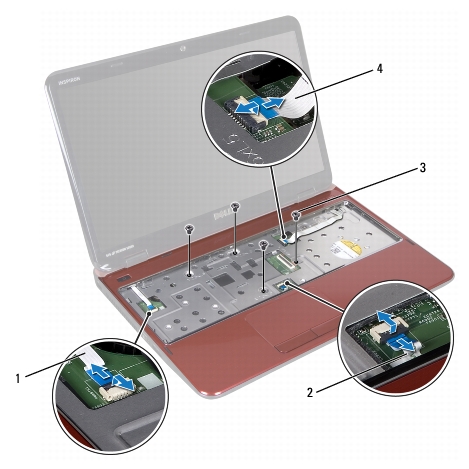

Примечание.На изображении выше цифрами обозначено: 1 - кабель платы кнопки питания, 2 - кабель сенсорной панели , 3 - винты (4), 4 - кабель платы функциональных клавиш.

Внимание.Осторожно отсоедините упор для рук от корпуса компьютера, стараясь не повредить его.

8. Пластмассовой палочкой осторожно подденьте упор для рук вдоль задней кромки, а затем высвободите его из корпуса компьютера.
9. Приподнимите упор для рук в сборе и снимите его с корпуса компьютера.

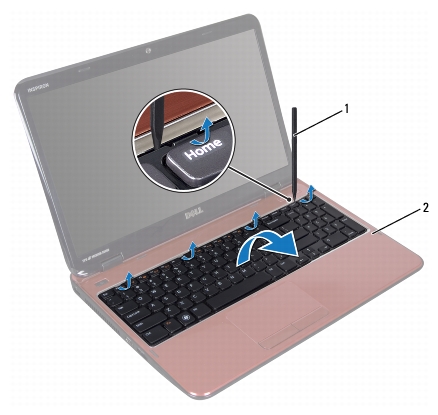

Примечание.На изображении выше цифрами обозначено: 1 - пластиковая палочка, 2 - упор для рук в сборе.



Установка упора для рук в сборе

Внимание.Если модули памяти необходимо установить в два разъема, сначала установите модуль в разъем с маркировкой «DIMM A», затем - в разъем с маркировкой «DIMM B».

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Совместите выступы на упоре для рук с пазами на верхней крышке и аккуратно установите упор для рук на место (до щелчка).
3. Вставьте кабель сенсорной панели, кабель платы кнопки питания и кабель платы функциональных клавиш в разъемы на системной плате и нажмите на фиксаторы, чтобы зафиксировать их.
4. Выверните четыре винта на упоре для рук.
5. Установите на место клавиатуру (см. раздел Замена клавиатуры).
6. Закройте дисплей и переверните компьютер.
7. Выверните шесть винтов, которыми упор для рук крепится к корпусу компьютера.
8. Установите на место аккумулятор (см. раздел Замена аккумулятора).

Внимание.Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Примечание.Компания Dell не гарантирует совместимости мини-плат других фирм и не обеспечивает их поддержку. Если мини-плата беспроводной сети была заказана вместе с компьютером, она уже установлена. В компьютере имеется один слот для мини-плат нормальной длины для подключения к беспроводной глобальной сети (WWAN) и один слот для мини-плат половинной длины для подключения по технологии WiMax/WLAN.

Примечание.В зависимости от конфигурации компьютера на момент продажи, в слот для мини-плат может быть установлена или не установлена какая-либо мини-плата.

Извлечение мини-плат(ы)

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора).
3. Если извлекается мини-плата WiMax/WWAN:

3.1 Снимите крышку модуля (см. раздел Снятие крышки модуля).
3.2 Отсоедините антенный кабель от мини-платы.
3.3 Выверните винт, которым мини-плата крепится к системной плате.
3.4 Приподнимите мини-плату и извлеките ее из разъема на системной плате.
4. Если извлекается мини-плата WLAN:

4.1 Следуйте инструкциям, описанным в Шаг 3 - Шаг 9 в разделе Снятие упора для рук в сборе.
4.2 Отсоедините антенный кабель от мини-платы.
4.3 Выверните винт, которым мини-плата крепится к системной плате.
4.4 Приподнимите мини-плату и извлеките ее из разъема на системной плате.

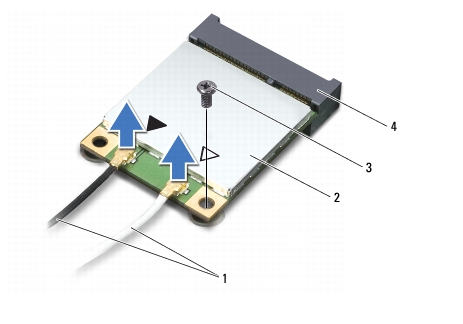

Примечание.На изображении выше цифрами обозначено: 1 - кабели (2), 2 - мини-плата , 3 - винт (4), 4 - разъем на системной плате.

Внимание.Храните вынутую мини-плату в защитной антистатической упаковке. Дополнительную информацию см. в разделе «Защита от электростатического разряда» в указаниях по технике безопасности, прилагаемых к компьютеру.



Установка мини-плат(ы)

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Извлеките новую мини-плату из упаковки.

Внимание.Приложив небольшое усилие, осторожно установите плату на место. Если вы будете нажимать слишком сильно, вы можете повредить разъем.

Внимание.Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление, проверьте разъемы на плате и на системной плате, и измените направление установки платы.

Внимание.Во избежание повреждения мини-платы никогда не размещайте кабели под платой.

3. Вставьте разъем мини-платы под углом в 45 градусов в разъем на системной плате.
4. Нажмите на другой конец мини-платы, чтобы она встала в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к системной плате.
5. Подсоедините к устанавливаемой мини-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов антенных кабелей для мини-плат, поддерживаемых компьютером.

Разъемы на мини-плате. WLAN (2 антенных кабеля):Основная сеть WLAN (белый треугольник) и Вспомогательная сеть WLAN (черный треугольник). Схема цветов антенных кабелей соответственно белый и чёрный.

Разъемы на мини-плате. WiMax/WWAN (2 антенных кабеля): Основная сеть WiMaX/WWAN (белый треугольник) и Вспомогательная сеть WiMaX/WWAN (черный треугольник). Схема цветов антенных кабелей соответственно белый с серой полоской и черный с серой полоской.

6. Если устанавливается мини-плата WiMax/WWAN: Установите на место крышку модуля (см. раздел Установка модуля (или модулей) памяти).
7. Если устанавливается мини-плата WLAN: Следуйте инструкциям, описанным в Шаг 4 - Шаг 8 в разделе Установка упора для рук в сборе.
8. Установите на место аккумулятор (см. раздел Замена аккумулятора).

Внимание.Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.

9. Установите необходимые драйверы и утилиты для компьютера.

Примечание.Если вы устанавливаете плату связи, приобретенную не у компании Dell, вам понадобится установить соответствующие драйверы и утилиты..

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
