Руководство по обслуживанию Dell Inspiron n5110. Часть 4
О статье
  • Дата публикации: 1 ноября 2012 года
  • Читали: 7108 раз
  • Автор: Антон Быканов
Группа Вконтакте

В этой статье будет:

● Как разобрать дисплей ноутбука Dell Insprion n5110

● Как разобрать монитор ноутбука Dell Insprion n5110

● Как поменять матрицу ноутбука Dell Insprion n5110

● Как поменять шлейф монитора ноутбука Dell Insprion n5110

● Как поменять шлейф дисплея ноутбука Dell Insprion n5110

Автор этой статьи настоятельно рекомендует перед прочтением этой статьи ознакомиться с материалами статей:
1)Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2)Руководство по обслуживанию Dell Inspiron N5110. Часть 1 .
3)Руководство по обслуживанию Dell Inspiron N5110. Часть 2 .
4)Руководство по обслуживанию Dell Inspiron N5110. Часть 3 .



Дисплей в сборе
Снятие дисплея в сборе

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы
2. Извлеките аккумулятор (см. Извлечение аккумулятора).

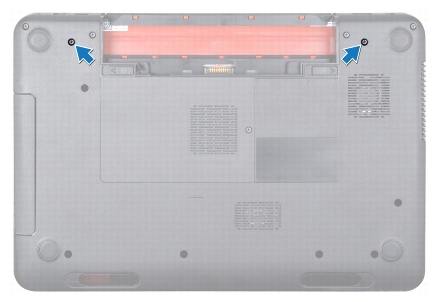

3. Выверните два винта, которыми дисплей в сборе крепится к корпусу компьютера.

4. Следуйте инструкциям, описанным в Шаг 3 - Шаг 9 в разделе Снятие упора для рук в сборе.
5. Отсоедините кабель дисплея и кабель сенсорного экрана от соответствующих разъемов на системной плате.

Примечание.Плата сенсорного экрана заказывается дополнительно и может отсутствовать в данном компьютере.

6. Отсоедините антенные кабели мини-платы от разъемов на мини-плате (или платах) (см. раздел Извлечение мини-плат(ы)).
7. Запомните, как уложены антенные кабели мини-платы, и извлеките кабели из направляющих желобков.
8. Выверните четыре винта, которыми дисплей в сборе крепится к корпусу компьютера.
9. Приподнимите дисплей в сборе и снимите его с корпуса компьютера.

Примечание.На изображении выше цифрами обозначено: 1 - дисплей в сборе, 2 - винты (4), 3 - разъем кабеля дисплея, 4 - антенные кабели мини-платы (2).


Установка дисплея в сборе

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Установите дисплей в сборе на место и вверните обратно четыре винта, которыми дисплей в сборе крепится к корпусу компьютера.
3. Уложите антенные кабели мини-платы в направляющие желобки.
4. Подключите антенные кабели мини-платы к разъемам на мини-плате (см. раздел Установка мини-плат(ы)).
5. Подключите кабель дисплея и кабель сенсорного экрана к соответствующим разъемам на системной плате.
6. Следуйте инструкциям, описанным в Шаг 2 - Шаг 7 в разделе Установка упора для рук в сборе.
7. Вверните обратно два винта, которыми дисплей в сборе крепится к корпусу компьютера.
8. Установите на место аккумулятор (см. раздел Замена аккумулятора).

Внимание.Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Лицевая панель дисплея
Снятие лицевой панели дисплея

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Снимите верхнюю крышку (см. раздел Снятие верхней крышки).
3. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе).

Внимание.Лицевая панель дисплея является крайне хрупкой. Соблюдайте осторожность во избежание повреждения лицевой панели.

4. Кончиками пальцев осторожно приподнимите внутренний край лицевой панели.
5. Извлеките лицевую панель дисплея.

Примечание.На изображении выше цифрами обозначено: 1 - лицевая панель дисплея.


Установка лицевой панели дисплея

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Совместите лицевую панель, наложив ее поверх панели дисплея, и осторожно надавите на нее, чтобы она встала на место со щелчком.
3. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе).
4. Установите на место верхнюю крышку (см. раздел Установка верхней крышки).

Внимание.Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Панель дисплея
Снятие панели дисплея

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе).
3. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея).
4. Отсоедините кабель камеры от разъема на модуле камеры.

Примечание. На изображении выше цифрами обозначено: 1 - модуль камеры.

5. Выверните восемь винтов, которыми панель дисплея крепится к задней крышке дисплея.
6. Снимите панель дисплея с задней крышки дисплея.

Примечание. На изображении выше цифрами обозначено: 1 - задняя крышка дисплея, 2 - панель дисплея, 3 - винты (8).

7. Запомните, как антенные кабели мини-платы и кабель дисплея уложены в направляющих желобках в шарнирах дисплея, и извлеките их из желобков.
8. Переверните панель дисплея и положите ее на чистую поверхность.
9. Извлеките кабель дисплея (см. раздел Извлечение кабеля дисплея).
10. Извлеките скобы панели дисплея (см. раздел Снятие скоб панели дисплея).

Установка панели дисплея

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Установите скобы панели дисплея (см. раздел Установка скоб панели дисплея).
3. Установите кабель дисплея (см. раздел Установка кабеля дисплея).
4. Подсоедините кабель камеры к разъему на модуле камеры.
5. Продолжите кабель дисплея и антенные кабели мини-платы через направляющие на задней крышке дисплея.
6. Совместите отверстия для винтов на панели дисплея с резьбовыми отверстиями на задней крышке дисплея и вверните обратно восемь винтов.
7. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели дисплея).
8. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе).

Внимание.Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Кабель дисплея
Извлечение кабеля дисплея

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе).
3. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея).
4. Снимите панель дисплея (см. раздел Снятие панели дисплея).

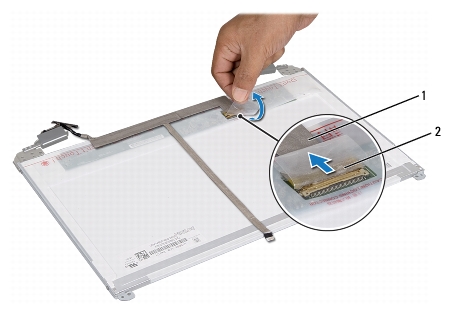

5. Приподнимите ленту, которой кабель дисплея крепится к разъему платы дисплея и отсоедините кабель дисплея.

Примечание.На изображении выше цифрами обозначено: 1 - кабель дисплея, 2 - лента .


Установка кабеля дисплея

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Подсоедините кабель дисплея к разъему платы дисплея и закрепите его лентой.
3. Установите на место панель дисплея (см. раздел Установка панели дисплея).
4. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели дисплея).
5. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе).

Внимание.Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Скобы панели дисплея
Снятие скоб панели дисплея

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе).
3. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея).
4. Снимите панель дисплея (см. раздел Снятие панели дисплея).
5. Выверните четыре винта (по два с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.

Примечание.На изображении выше цифрами обозначено: 1 - скобы дисплея (2), 2 - винты (4) .


Установка скоб панели дисплея

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Совместите резьбовые отверстия на скобе панели дисплея с резьбовыми отверстиями на панели дисплея.и вверните обратно четыре винта (по два с каждой стороны).
3. Установите на место панель дисплея (см. раздел Установка панели дисплея).
4. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели дисплея).Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе).
5. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе).

Внимание.Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
