Руководство по обслуживанию Dell Inspiron n5110. Часть 5.
О статье
  • Дата публикации: 1 ноября 2012 года
  • Читали: 8029 раз
  • Автор: Антон Быканов
Группа Вконтакте

В этой статье будет:

● Как разобрать(снять)крышку шарнира ноутбука Dell Insprion n5110

● Как поменять(снять) веб -камеру ноутбука Dell Insprion n5110

● Как поменять батарею CR-2032 на ноутбуке Dell Insprion n5110

● Как снять (разобрать)материнскую плату ноутбука Dell Insprion n5110

● Как ввести номер метки обслуживания ноутбука Dell Insprion n5110 в BIOS

Автор этой статьи настоятельно рекомендует перед прочтением этой статьи ознакомиться с материалами статей:
1. Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Руководство по обслуживанию Dell Inspiron N5110. Часть 1 .
3. Руководство по обслуживанию Dell Inspiron N5110. Часть 2 .
4. Руководство по обслуживанию Dell Inspiron N5110. Часть 3 .
5. Руководство по обслуживанию Dell Inspiron N5110. Часть 4 .



Снятие крышки шарнира

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора).
3. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе).

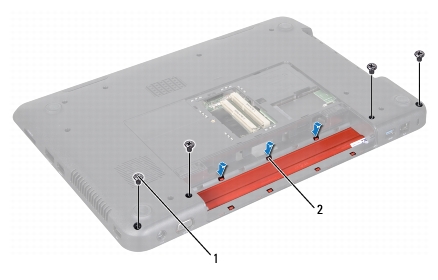

4. Выверните четыре винта, которыми крышка шарнира крепится к корпусу компьютера.
5. Нажмите на три выступа, с помощью которых крышка шарнира крепится к корпусу компьютера.

Примечание. На изображении выше цифрами обозначено: 1 - винты (4), 2 - выступы (7).

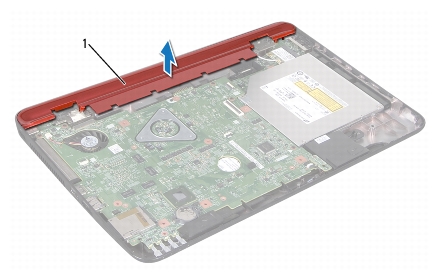

6. Приподнимите крышку шарнира и снимите ее с корпуса компьютера.

Примечание. На изображении выше цифрами обозначено: 1 – крышка шарнира.


Замена крышки шарнира

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Совместите семь выступов на крышке шарнира с пазами на корпусе компьютера и установите крышку на место до щелчка.
3. Вверните четыре винта, которыми крышка шарнира крепится к корпусу компьютера.
4. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе).
5. Установите аккумулятор обратно (см. Замена аккумулятора).

Внимание. Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Извлечение модуля камеры

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора).
3. Следуйте инструкциям, описанным в Шаг 3 - Шаг 9 в разделе Снятие упора для рук в сборе.
4. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе).
5. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея).
6. Снимите панель дисплея (см. раздел Снятие панели дисплея).

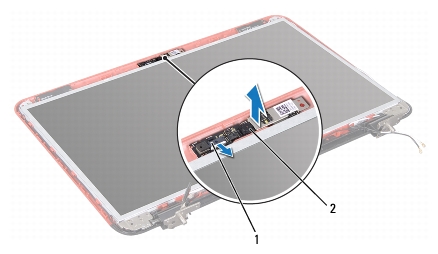

7. Осторожно отсоедините модуль камеры от задней крышки дисплея.
8. Извлеките модуль камеры.

Примечание. На изображении выше цифрами обозначено: 1 - разъем кабеля модуля камеры, 2 - модуль камеры.


Установка модуля камеры

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. С помощью направляющих штырей на задней крышке дисплея установите модуль камеры на место и закрепите.
3. Установите на место панель дисплея (см. раздел Установка панели дисплея).
4. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели дисплея).
5. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе).
6. Следуйте инструкциям, описанным в Шаг 2 - Шаг 7 в разделе Установка упора для рук в сборе.
7. Установите аккумулятор обратно (см. Замена аккумулятора).

Внимание. Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Извлечение батареи типа «таблетка» CR-2032

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора).
3. Следуйте инструкциям, описанным в Шаг 3 - Шаг 9 в разделе Снятие упора для рук в сборе.

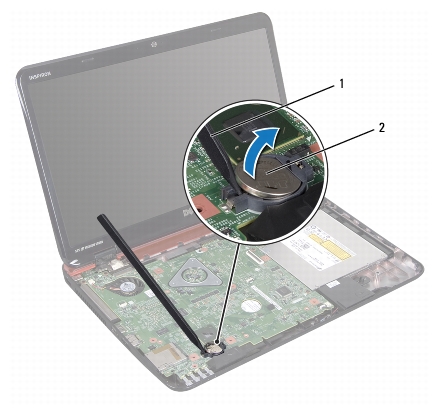

4. С помощью пластиковой палочки осторожно подденьте и извлеките батарейку типа «таблетка» из гнезда для батарейки в системной плате.
5. Приподнимите батарейку типа «таблетка» и извлеките ее из гнезда для батарейки.

Примечание. На изображении выше цифрами обозначено: 1 - пластиковая палочка, 2 - батарея типа «таблетка».

Замена батареи типа «таблетка»

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Повернув ее стороной со знаком «+» вверх, вставьте батарейку типа «таблетка» в гнездо для батарейки на системной плате.
3. Следуйте инструкциям, описанным в Шаг 2 - Шаг 7 в разделе Установка упора для рук в сборе.
4. Установите аккумулятор обратно (см. Замена аккумулятора).

Внимание. Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Извлечение системной платы

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Если в устройстве чтения карт памяти «8 в 1» установлена карта, нажмите на нее и извлеките ее.
3. Извлеките аккумулятор (см. Извлечение аккумулятора).
4. Снимите крышку модуля (см. раздел Снятие крышки модуля).
5. Следуйте инструкциям, описанным в Шаг 4 - Шаг 5 в разделе Извлечение оптического дисковода.
6. Извлеките модуль (или модули) памяти (см. раздел Извлечение модуля (или модулей) памяти).
7. Следуйте инструкциям, описанным в Шаг 3 - Шаг 9 в разделе Снятие упора для рук в сборе.
8. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе).
9. Снимите шарнирную крышку (смотрите раздел Снятие крышки шарнира).
10. Отсоедините кабель динамиков от разъема на системной плате.

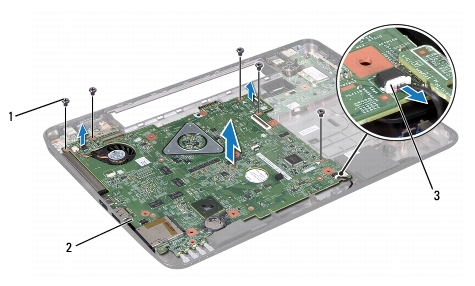

11. Выкрутите пять винтов, с помощью которых системная плата крепится к корпусу компьютера.

Примечание. На изображении выше цифрами обозначено: 1 - винты (5), 2 - cистемная плата, 3 - разъем кабеля динамиков .

12. Приподнимите блок системной платы и отключите разъем на системной плате от разъема на плате ввода/вывода.
13. Переверните системную плату в сборе.
14. Следуйте инструкциям, описанным в Шаг 3 - Шаг 5 в разделе Извлечение жесткого диска.
15. Извлеките блок радиатора (см. раздел Извлечение блока радиатора).
16. Извлеките модуль процессора (см. раздел Извлечение модуля процессора).


Установка системной платы

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Установите на место модуль процессора (см. раздел Установка модуля процессора).
3. Установите на место блок радиатора (см. раздел Установка блока радиатора).
4. Следуйте инструкциям, описанным в Шаг 5 - Шаг 7 в разделе Установка жесткого диска.
5. Переверните системную плату в сборе.
6. Вставьте разъемы на системной плате в пазы в корпусе компьютера.
7. Аккуратно надавите на системную плату, чтобы подключить разъем на системной плате к разъему на плате ввода-вывода.
8. Выкрутите пять винтов, с помощью которых системная плата крепится к корпусу компьютера.
9. Подсоедините кабель динамиков к разъему на системной плате.
10. Установите на место крышку шарнира (смотрите раздел Заменакрышки шарнира).
11. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе).
12. Следуйте инструкциям, описанным в Шаг 2 - Шаг 7 в разделе Установка упора для рук в сборе.
13. Установите модуль памяти (см. раздел Установка модуля (или модулей) памяти).
14. Установите на место крышку модуля (см. раздел Установка крышки модуля).
15. Установите аккумулятор обратно (см. Замена аккумулятора).
16. Если в устройство чтения мультимедийных карт «8 в 1» была вставлена карта или заглушка, верните ее на место.

Внимание. Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.

17. Включите компьютер.

Примечание. После замены системной платы введите номер метки обслуживания компьютера в BIOS системной платы, установленной на замену.

18. Введите номер метки обслуживания (см. раздел Ввод номера метки обслуживания в BIOS).


Ввод номера метки обслуживания в BIOS

1. Убедитесь, что адаптер переменного тока подключен к электросети и что основной аккумулятор вставлен правильно.
2. Включите компьютер.
3. Нажмите клавишу во время самотестирования при включении питания, чтобы войти в программу настройки системы.
4. Откройте вкладку параметров безопасности и введите номер метки обслуживания в поле Set Service Tag (Установка номера метки обслуживания).

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
