Руководство по обслуживанию Dell Inspiron n5110. Часть 6.
О статье
  • Дата публикации: 1 ноября 2012 года
  • Читали: 7093 раз
  • Автор: Антон Быканов
Группа Вконтакте

В этой статье будет:

● Как поменять динамики ноутбука Dell Insprion n5110

● Как поменять (снять) жёсткий диск ноутбука Dell Insprion n5110

● Как поменять (снять) радиатор ноутбука Dell Insprion n5110

Автор этой статьи настоятельно рекомендует перед прочтением этой статьи ознакомиться с материалами статей:
1. Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Руководство по обслуживанию Dell Inspiron N5110. Часть 1 .
3. Руководство по обслуживанию Dell Inspiron N5110. Часть 2 .
4. Руководство по обслуживанию Dell Inspiron N5110. Часть 3 .
5. Руководство по обслуживанию Dell Inspiron N5110. Часть 4 .
6. Руководство по обслуживанию Dell Inspiron N5110. Часть 5 .



Извлечение динамиков

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Следуйте инструкциям, описанным в Шаг 5 - Шаг 14 в разделе Извлечение системной платы.
3. Обратите внимание, как кабели динамиков уложены в направляющих желобках, затем приподнимите динамики и вместе с кабелем извлеките их из корпуса компьютера.

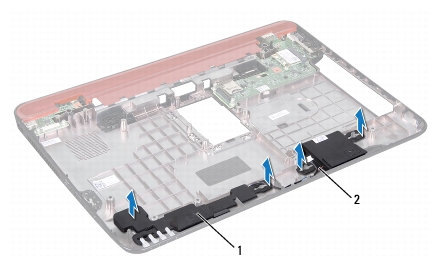

Примечание. На изображении выше цифрами обозначено: 1 - динамики (2), 2- кабель динамика.


Установка динамиков

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Расположите динамики на корпусе компьютера и проложите кабели динамиков по направляющим.
3. Следуйте инструкциям, описанным в Шаг 2 - Шаг 17 в разделе Установка системной платы.

Внимание. Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Извлечение жесткого диска

Внимание. Жесткие диски крайне хрупкие. Соблюдайте осторожность при обращении с жестким диском.

Примечание. Корпорация Dell не гарантирует совместимости жестких дисков других компаний и не обеспечивает их поддержку.

Примечание. При установке жесткого диска другой фирмы (не Dell) необходимо установить операционную систему, драйверы и утилиты на новый жесткий диск.

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Следуйте инструкциям, описанным в Шаг 2 - Шаг 13 в разделе Извлечение системной платы.
3. Выверните два винта, с помощью которых блок жесткого диска крепится к системной плате.
4. Выдвиньте блок жесткого диска, чтобы отсоединить его от разъема на системной плате.
5. Снимите блок жесткого диска с системной платы.

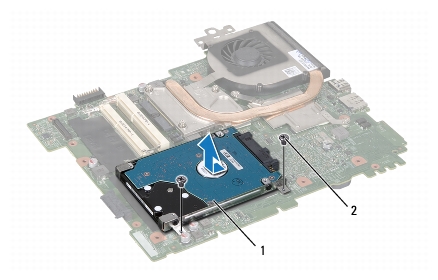

Примечание. На изображении выше цифрами обозначено: 1 - жесткий диск в сборе, 2 - винты (2).

6. Открутите четыре винта, с помощью которых жесткий диск крепится к кронштейну жесткого диска.
7. Снимите жесткий диск с кронштейна для жесткого диска.

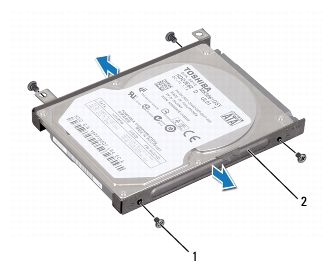

Примечание. На изображении выше цифрами обозначено: 1 - винты (4), 2 - кронштейн для жесткого диска.


Установка жесткого диска

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Извлеките новый жесткий диск из упаковки.

Примечание. Сохраняйте оригинальную упаковку для хранения или транспортировки жесткого диска.

3. Установите жесткий диск в кронштейн для жесткого диска.
4. Вверните на место четыре винта, которыми кронштейн для жесткого диска крепится к жесткому диску.
5. Установите блок жесткого на системную плату.
6. Задвиньте блок жесткого диска, чтобы подсоединить его к разъему на системной плате.
7. Вверните два винта, с помощью которых блок жесткого диска крепится к системной плате.
8. Следуйте инструкциям, описанным в Шаг 6 - Шаг 16 в разделе Установка системной платы.

Внимание. Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.



Извлечение блока радиатора

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора).
3. Следуйте инструкциям, описанным в Шаг 2 - Шаг 13 в разделе Извлечение системной платы.
4. Аккуратно удалите ленту, которой кабель вентилятора крепится к системной плате.
5. Отсоедините кабель вентилятора от разъема на системной плате.
6. В последовательном порядке (указанном на блоке радиатора) ослабьте пять невыпадающих винтов, которыми блок радиатора крепится к системной плате.
7. Снимите блок радиатора с системной платы.

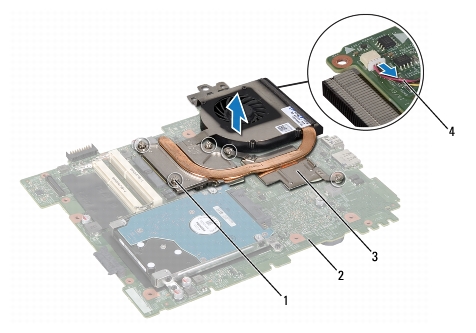

Примечание. На изображении выше цифрами обозначено: 1 - невыпадающие винты (5), 2 - cистемная плата, 3 - блок радиатора, 4 - кабель вентилятора.

Установка блока радиатора

1. Следуйте инструкциям, описанным в статье Руководство по обслуживанию Dell Inspiron N5110. Перед началом работы .
2. Совместите резьбовые отверстия на блоке радиатора с резьбовыми отверстиями в системной плате.
3. Затяните пять невыпадающих винтов, которыми блок радиатора крепится к системной плате.
4. Подсоедините кабель вентилятора к разъему на системной плате.
5. Наклейте ленту, которой кабель вентилятора крепится к системной плате.
6. Следуйте инструкциям, описанным в Шаг 4 - Шаг 13 в разделе Установка системной платы.
7. Установите аккумулятор обратно (см. Замена аккумулятора).

Внимание. Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался случайно внутри корпуса. В противном случае можно повредить компьютер.

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
