Разборка ноутбука Dell Inspiron n5050. Инструкция в картинках
О статье
  • Дата публикации: 4 ноября 2012 года
  • Читали: 146805 раз
  • Автор: Антон Быканов
Группа Вконтакте

Как разобрать ноутбук Dell Inspiron n5050

Если вы неопытный пользователь и ещё ни разу не разбирали ноутбуки, то эта статья поможет вам. Здесь вы найдёте полное руководство по разборке ноутбука Dell Inspiron n5050. Мы затронем все этапы, начиная от замены опретивной памяти и заканчивая заменой жёсткого диска. Заменить материнскую плату, термопасту, клавиатуру, CR 2032, прочистить чистему охлаждения, центральный процессор и многое другое - всё это вы найдёте в нашей статье.

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Разборка ноутбука Dell Inspiron n5050

Вынимаем батарею (аккумулятор) и снимаем клавиатуру

Шаг 1. Снимаем батарею ноутбука.

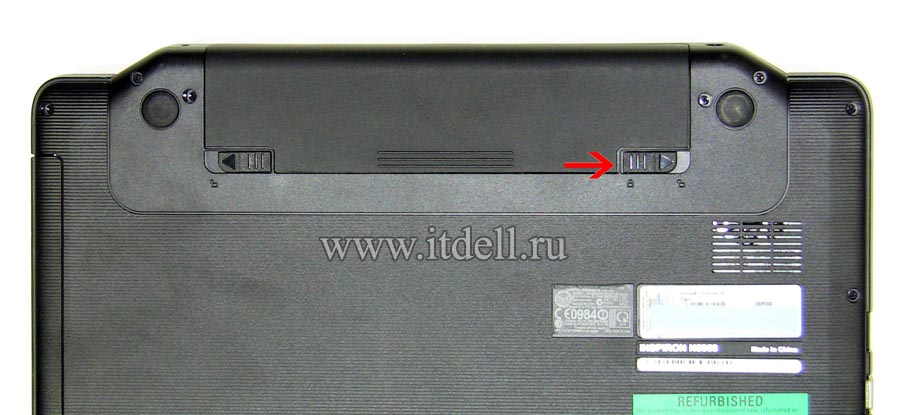

Защёлки, что крепят аккумулятор, нужно отодвинуть в стороны, указанные красными стрелками. И затем вынуть батарею ноутбука от себя.

как разобрать ноутбук dell inspiron n5050 снимаем батарею

Рис. 1. Отодвиньте правую защёлку

как разобрать ноутбук dell inspiron n5050 отодвигаем левую защёлку в сторону

Рис. 2. Отодвиньте левую защёлку в сторону и вынимаем батарею

Шаг 2. Снимаем клавиатуру.

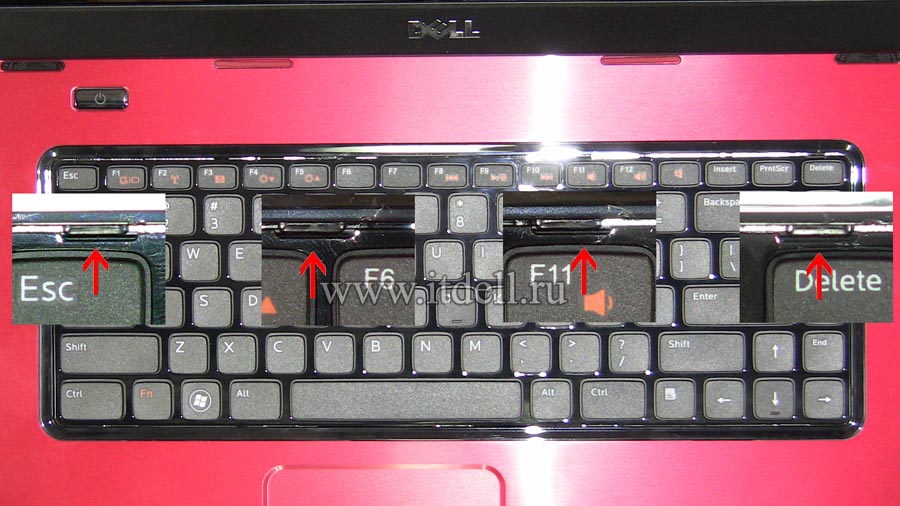

Переверните ноутбук. Здесь смотрим на клавиатуру. В верхней её части есть защёлки, которые заходят в пазы, чтобы держать клавиатуру. На изображении ниже положения этих пазов крупно обозначены небольшими фрагментами. Возьмите плоскую отвёртку и нажмите ей на каждый из пазов. Чтобы клавиатура не защёлкивалась обратно, нужно каждый раз, когда защёлка вышла из паза, подцепить эту часть клавиатуры вверх. Так нужно сделать с 4-мя защёлками.

как разобрать ноутбук dell inspiron n5050 снимаем клавиатуру

Рис. 3. Нажмите на защёлки и выньте клавиатуру

Не спешите снимать клавиатуру. Ещё нужно отсоединить шлейф. Чёрную планку, которая крепко держит шлейф клавиатуры, отогните вверх на 90 градусов. Теперь можно аккуратно вынуть этот шлейф. Клавиатуру сняли.

как разобрать ноутбук dell inspiron n5050 отсоединяем шлейф клавиатуры от материнской платы

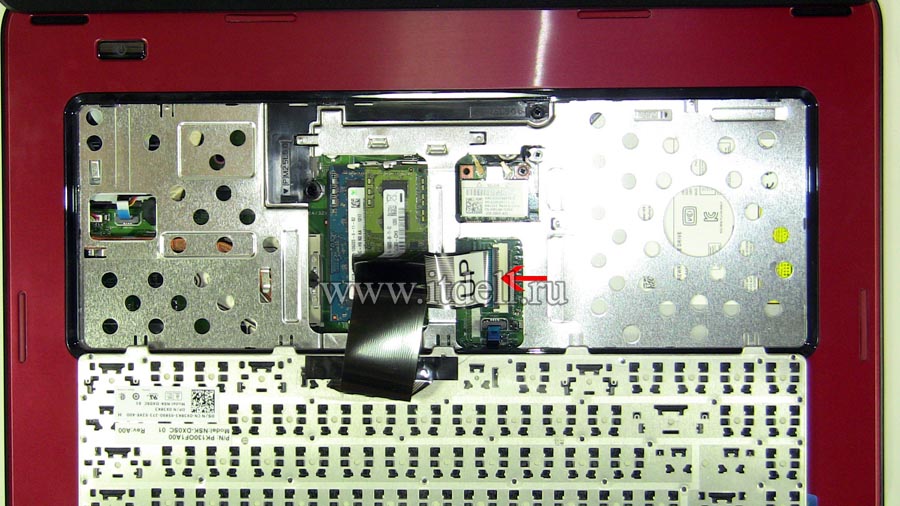

Рис. 4. Отсоедините шлейф клавиатуры от материнской платы

Снимаем оперативную память, отсоединяем шлейфы, откручиваем винты

Шаг 3. Снимаем оперативную память.

Она находится под клавиатурой. Всего можно установить 2 планки (16 Гб MAX). Рекомендую, если у вас только одна планка оперативной памяти, для увеличения производительности ноутбука, если вам это необходимо, установить вторую планку ОЗУ такой же фирмы, таким же объёмом и частотой работы.

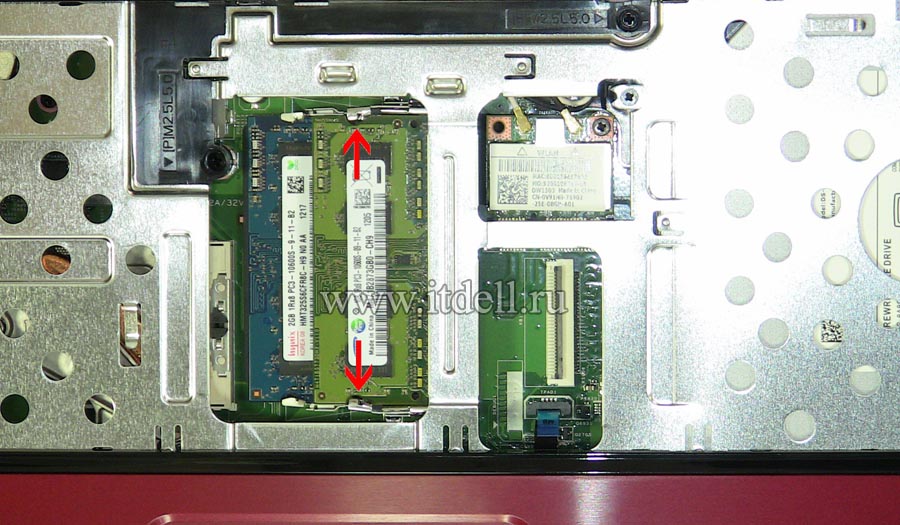

Чтобы снять планки ОЗУ, нужно разажмите защёлки по бокам оперативной памяти. Отодвиньте их в стороны. Во многих случаях, после освобождения от защёлок, планка ОЗУ поднимается под углом в 45 градусов. Это нормальное явление, которое поможет вам легче снять/установить ОЗУ. Кстати, защёлки заходят в пазы ОЗУ. Именно эти места обозначены на изображениях ниже красными стрелками. Отсюда и начните освобождать их.

как разобрать ноутбук dell inspiron n5050 раздвигаем защёлки ОЗУ в стороны

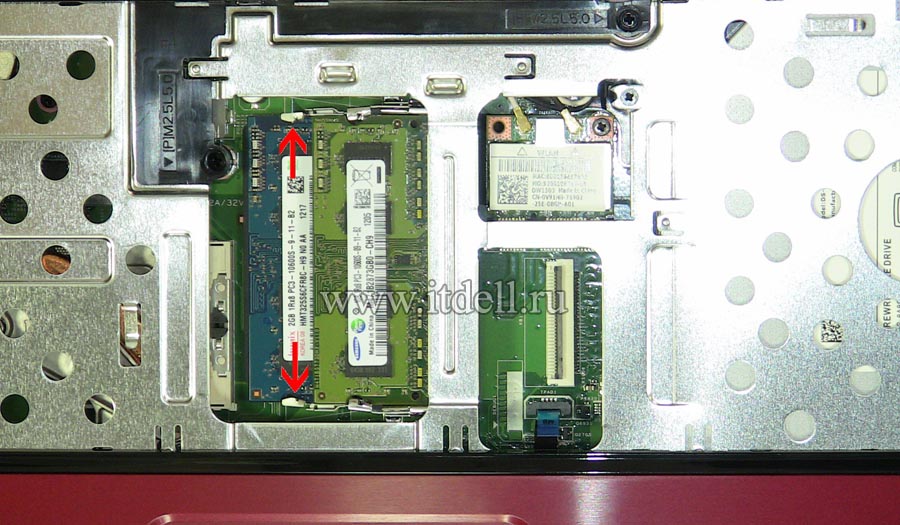

Рис. 5. Раздвиньте защёлки ОЗУ в стороны. Планка первая

как разобрать ноутбук dell inspiron n5050 раздвигаем защёлки ОЗУ в стороны

Рис. 6. Раздвиньте защёлки ОЗУ в стороны. Планка вторая

Шаг 4. Снимаем верхнюю крышку ноутбука.

Сначала будем работать с той стороны, где мы только что снимали ОЗУ. Красными стрелками обозначены шлейфы, которые нужно отсоединить. Слева находится шлейф для кнопки включения ноутбука. Справа находится шлейф для тачпада. Кроме этого, открутите 2 винта(обозначены также стрелками).

как разобрать ноутбук dell inspiron n5050 откручиваем 2 винта

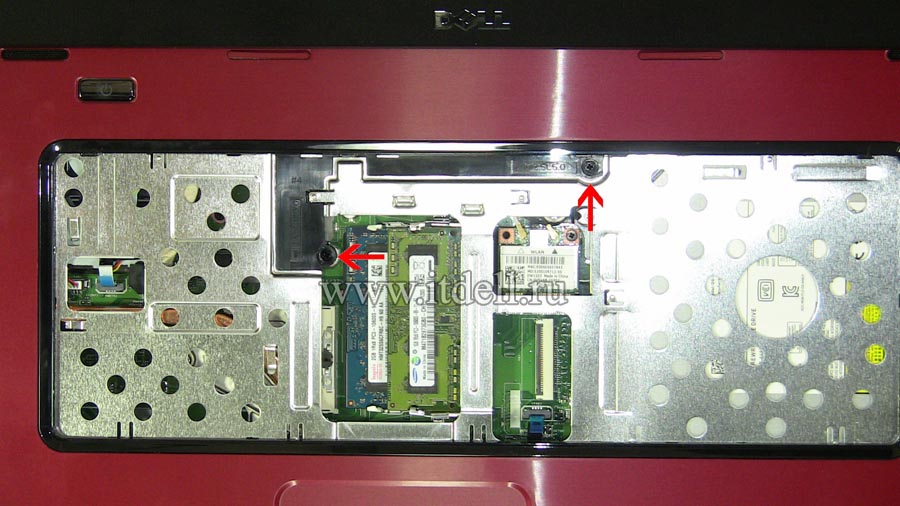

Рис. 7. Открутите 2 винта, обозначенные красными стрелками

как разобрать ноутбук dell inspiron n5050 отсоединяем шлейфы от материнской платы

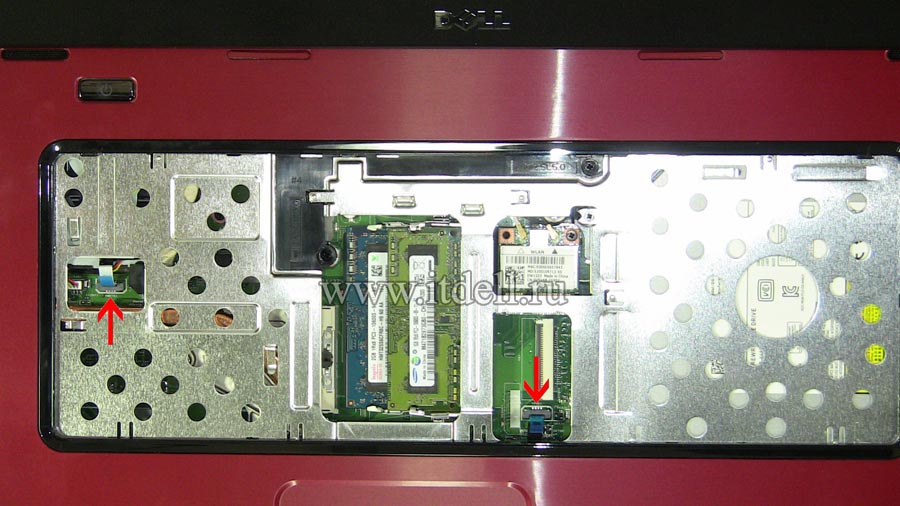

Рис. 8. Отсоедините шлейфы от материнской платы

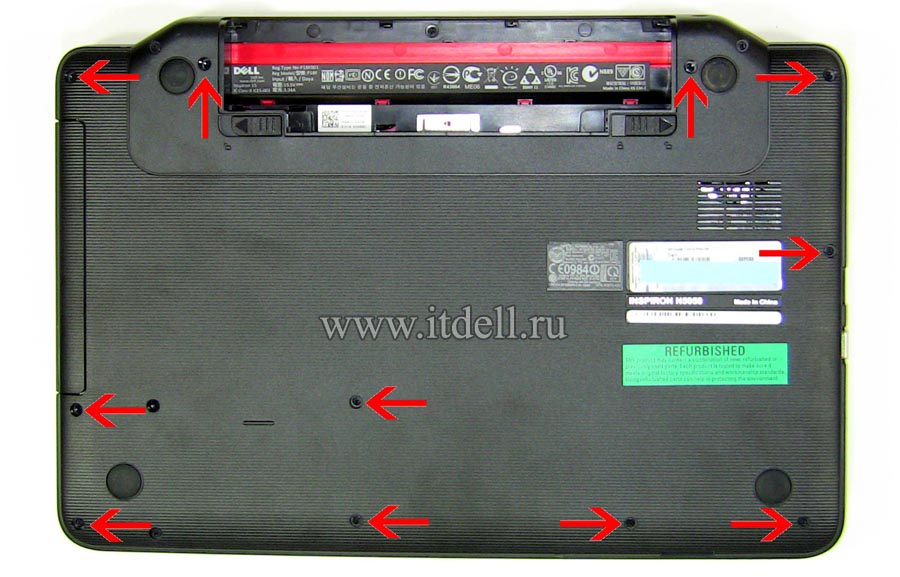

Перевернём ноутбук нижней крышкой(дно ноутбука) вверх. Вначале открутите 2 винта, которые крепят жёсткий диск. Потом открутите все винты, места которых обозначены красными стрелками. Они соединяют вместе верхнюю и нижнюю крышки корпуса. Порядок откручивания не важен. Я обращаю на это внимание для того, чтобы вы понимали что за что отвечает.

как разобрать ноутбук dell inspiron n5050 откручиваем винты крепящие жёсткий диск

Рис. 9. Открутите винты, крепящие жёсткий диск

как разобрать ноутбук dell inspiron n5050 откручиваем винты на нижней крышке ноутбука

Рис. 10. Открутите винты на нижней крышке ноутбука

Складываем все винты в одно место, чтобы не потерять. Переворачиваем ноутбук обратно. Аккуратно разъедините верхнюю и нижнюю крышки ноутбука.

Всё! Теперь снимаем верхнюю крышку и получаем доступ к внутренним компонентам.

Снимаем Wi-Fi адаптер, HDD, DVD-привод, процессор и материнскую плату

Шаг 5. Снимаем WLAN карту(Wi-FI).

Её можно снять ещё на этапе отделения верхней крышки ноутбука. Но можно это сделать и потом. Чтобы снять эту карту, нужно отсоединить 2 провода и открутить один винт, который обозначен красной стрелкой.

как разобрать ноутбук dell inspiron n5050 отсоединяем провода антенны

Рис. 11. Отсоедините 2 провода от адаптера Wi-Fi

как разобрать ноутбук dell inspiron n5050 отсоединяем адаптер Wi-Fi

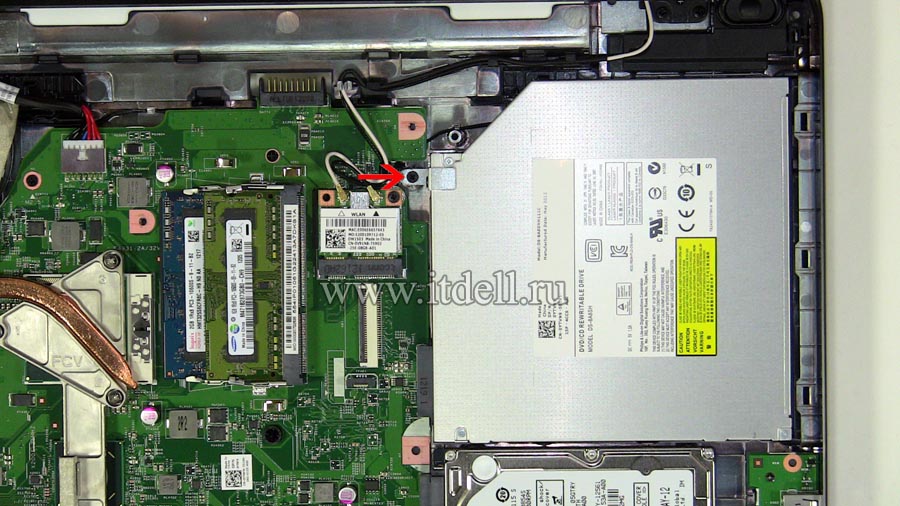

Рис. 12. Окрутите винт, крепящий адаптер Wi-Fi, и снимите плату Wi-Fi

Шаг 6. Снимаем жёсткий диск.

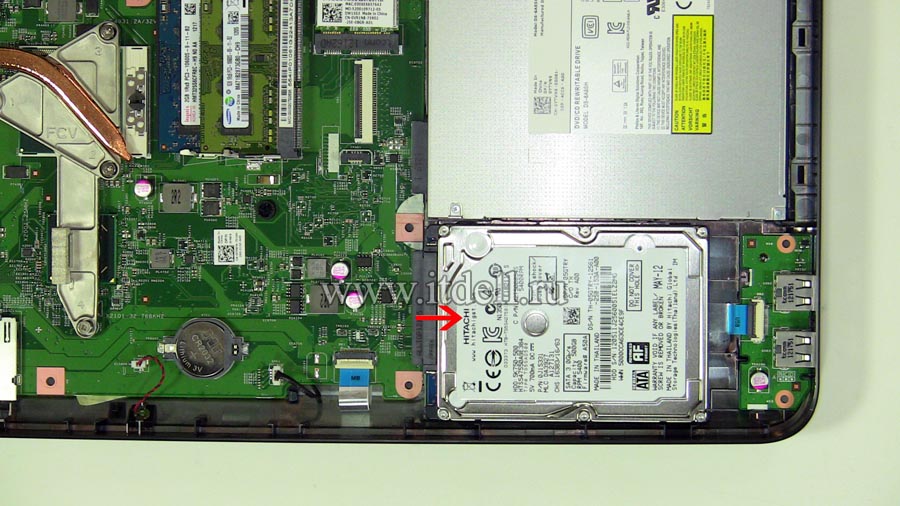

К сожалению, большего числа фотографий об этом шаге нет. Принцип отсоединения жёсткого диска здесь в следующем:
1) Он крепится 2 винтами на нижней крышке ноутбука, которые мы открутили в шаге № 4.
2) Отодвиньте жёсткий диск в сторону, чтобы отсоединить его от разъёма SATA 2.

как разобрать ноутбук dell inspiron n5050 снимаем жёсткий диск

Рис. 13. Отсоедините жёсткий диск

Шаг 7. Снимаем DVD-привод.

Есть один винт, который держит dvd-привод. Открутите его.

как разобрать ноутбук dell inspiron n5050 снимаем dvd-привод

Рис. 14. Открутите винт, держащий DVD-привод

Теперь подхватите сбоку dvd-привод и потащите в сторону.

как разобрать ноутбук dell inspiron n5050 снимаем dvd-привод

Рис. 15. Выньте DVD-привод

Шаг 8. Снимаем систему охлаждения.

Перемещаемся в район вентилятора. Здесь отсоединяем провод питания вентилятора и видео кабель.

как разобрать ноутбук dell inspiron n5050 отсоединяем провод питания вентилятора

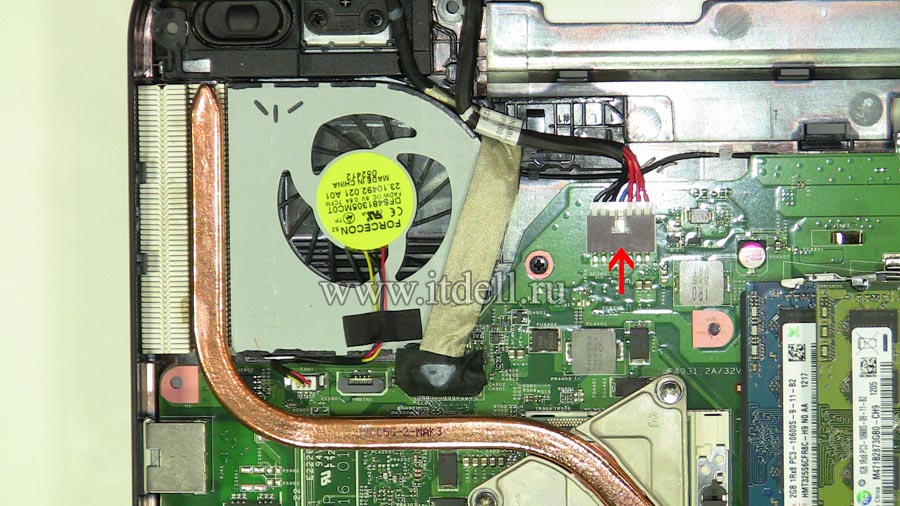

Рис. 16. Отсоедините провод питания вентилятора

как разобрать ноутбук dell inspiron n5050 отсоединяем видео-шлейф

Рис. 17. Отсоедините видео-шлейф

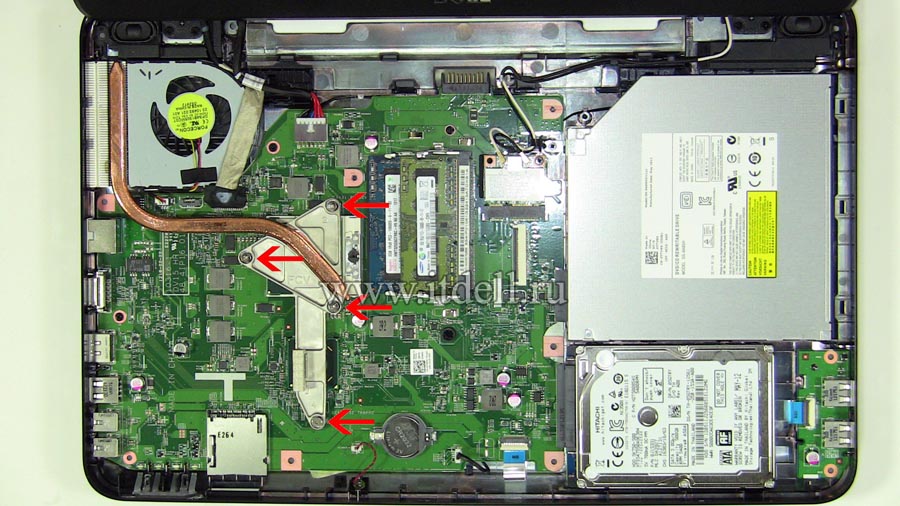

Теперь снимаем теплоотвод. Открутите винты, обозначенные красными стрелками. Сейчас мы получили доступ к видеокарте и центральному процессору ноутбука. На этом этапе можно поменять термопасту.

как разобрать ноутбук dell inspiron n5050 отсоедините систему охлаждения

Рис. 18. Открутите все винты, крепящие систему охлаждения ноутбука

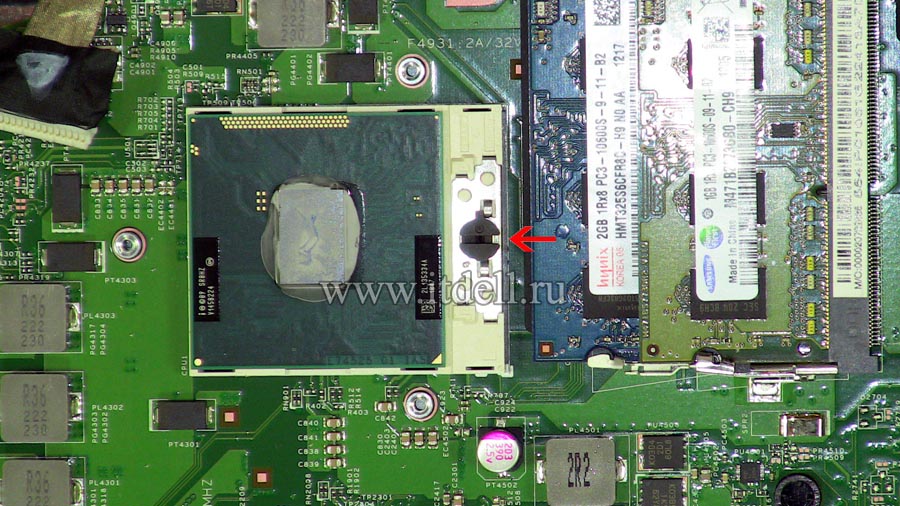

Чтобы освободить центральный процессор, поверните винт на 180 градусов.

как разобрать ноутбук dell inspiron n5050 поворачиваем винт центрального процессора на 180 градусов и вынимаем ЦП

Рис. 19. Поверните винт центрального процессора на 180 градусов и выньте ЦП

Шаг 9. Снимаем материнскую плату.

Отсоедините провод для разъёма питания.

как разобрать ноутбук dell inspiron n5050 отсоединяем шлейф питания ноутбука

Рис. 20. Отсоедините провод-шлейф питания ноутбука

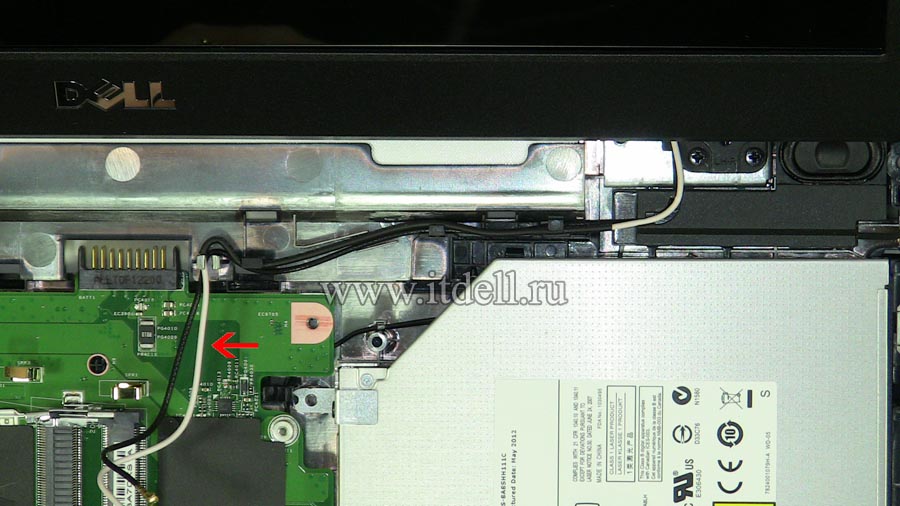

Уберите провода Wi-Fi карты.

как разобрать ноутбук dell inspiron n5050 убираем провода wi-fi адаптера

Рис. 21. Уберите провода провода от адаптера Wi-Fi

Отсоедините последний шлейф и провода питания. Шлейф предназначен для платы, которая расположена справа от жёсткого диска. Один из проводов питания предназначен для системных динамиков. Кстати, здесь можно поменять батарейку CR2032. Она отвечает за системное время, которое может постоянно сбиваться из-за полного разряда CR2032.

как разобрать ноутбук dell inspiron n5050 отсоединяем последний шлейф и провода питания

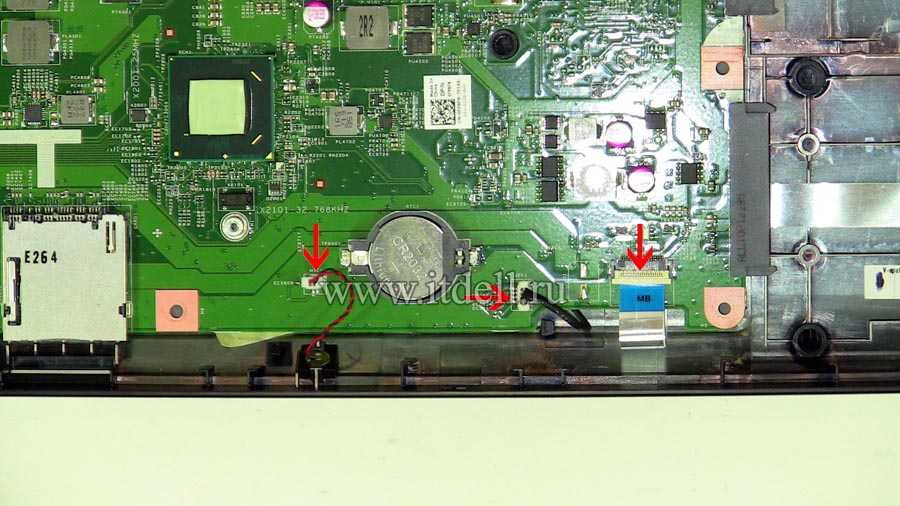

Рис. 22. Отсоедините последний шлейф и провода питания.

Открутите последние 2 винта. Они держат материнскую плату на нижней крышке ноутбука.

как разобрать ноутбук dell inspiron n5050 отсоединяем последние 2 винта от материснкой платы

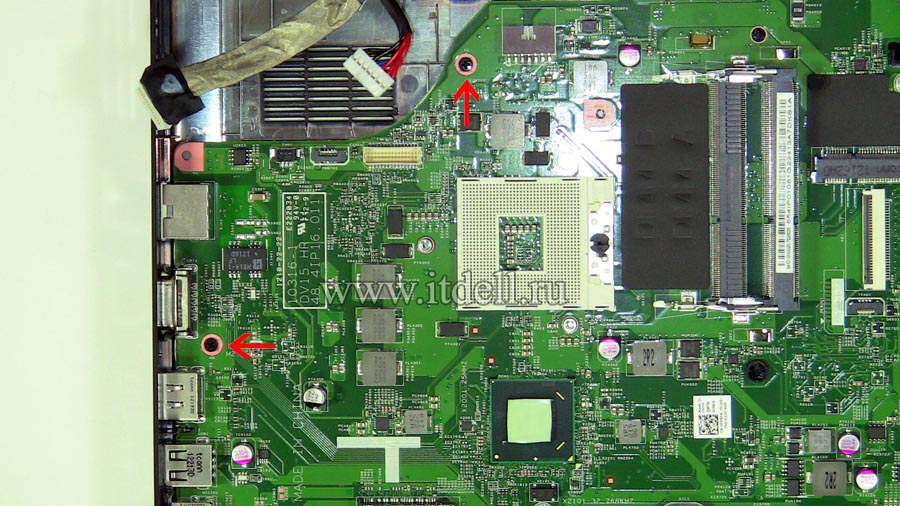

Рис. 23. Открутите последние 2 винта на материнской плате

Теперь можно снять материнскую плату.

Шаг 10. Снимаем переферию.

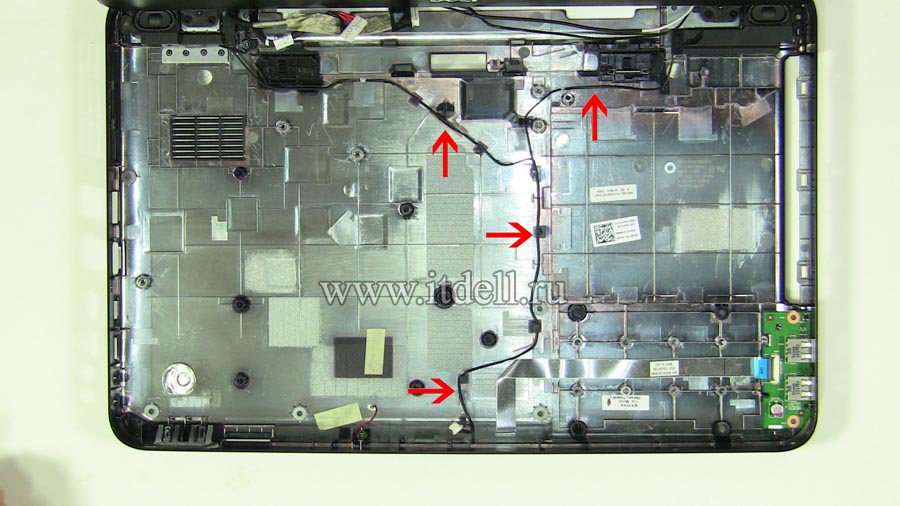

Как видите, здесь есть длинный чёрный провод, который идёт на динамики ноутбука. Справа находится плата USB.

как разобрать ноутбук dell inspiron n5050 провода динамиков

Рис. 24. Провода динамиков

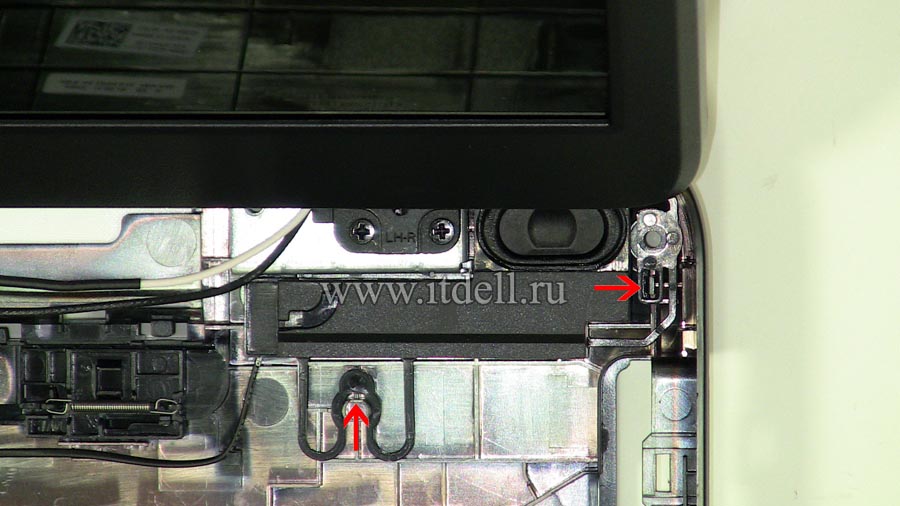

Снимите правый и левый динамик. Они крепятся в пазы. Т.к. это просто пластик, то его нужно отогнуть и затем вынуть динамик.

как разобрать ноутбук dell inspiron n5050 отогните пластик и снимите правый динамик

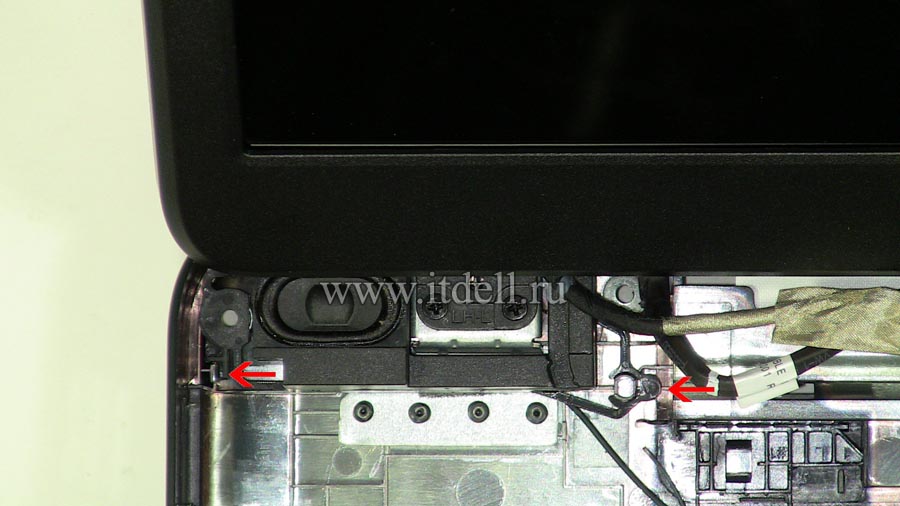

Рис. 25. Отогните пластик и снимите правый динамик

как разобрать ноутбук dell inspiron n5050 отогните пластик и снимите левый динамик

Рис. 26. Отогните пластик и снимите левый динамик

На этом считаю нужным закончить статью.

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
