Как разобрать ноутбуки Dell Inspiron 3521 и 5521

Эта статья расскажет и покажет полный процесс разборки ноутбуков Dell Inspiron 3521 и Dell Inspiron 5521. Мы пройдём все этапы: снятие оперативной памяти, жёсткого диска, клавиатуры, монитора, адаптеров Wi-Fi и Bluetooth, материнской платы, системы охлаждения, центрального процессора, замена батарейки CR 2032, термопасты. По причине схожести конструкций это руководство предназначено для двух моделей ноутбуков Dell Inspiron.

На заметку: Trade12 мошенники и узнать подробности про это вы сможете просто посетив интернет-проект https://new.vk.com/topic-104023467_35698700. Рекомендуем вам уже сегодня посетить этот интернет-сайт и ознакомиться с информацией представленной на нем!

фото примечания для пользователяПримечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

фото предупреждения для пользователя перед началом работыВнимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Разборка Dell Inspiron 3521 и Dell Inspiron 5521

Снимаем батарею (аккумулятор)

Переверните ноутбук нижней крышкой вверх. Сначала необходимо будет снять батарею (аккумулятор). На изображении ниже красным прямоугольником выделена область аккумулятора ноутбука.

как разобрать нотбуки dell inspiron 3521 и 5521 найдите батарею ноутбука

Рис. 1. Найдите батарею

Защёлки, которые держат батарею, обозначены красными цветом на изображении ниже. Отодвиньте их в стороны и выньте батарею ноутбука.

как разобрать нотбуки dell inspiron 3521 и 5521 снимите батарею

Рис. 2. Снимите батарею ноутбука

Снимаем DVD-привод

Первым делом необходимо открутить один винт. Он держит DVD-привод.

как разобрать нотбуки dell inspiron 3521 и 5521 открутите винт, держащий DVD-привод

Рис. 3. Открутите винт, держащий DVD-привод

Теперь подцепите DVD-привод за корпус и вытащите его.

как разобрать нотбуки dell inspiron 3521 и 5521 Выньте DVD-привод

Рис. 4. Выньте DVD-привод

На 12 октября 2013 года DVD-привод стоит около 50 долларов. Необходимо искать по запросу Dell Inspiron 15 (3521 / 5521) 8x SATA DVD+RW / CDRW Dual Layer Burner Drive Module.

Снимаем защитную крышку

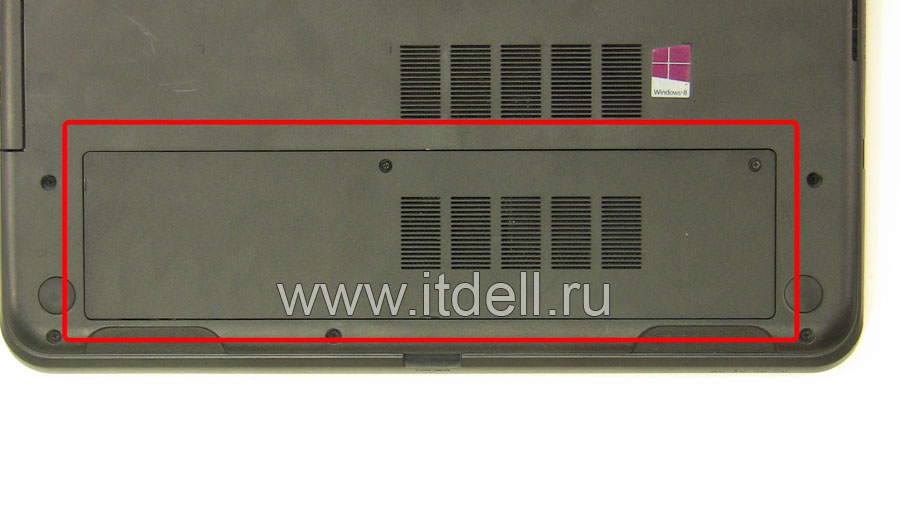

Опуститесь немного ниже. Здесь красным прямоугольником обозначена крышка, за которой находятся слоты оперативной памяти, батарея CR 2032 и жёсткий диск. Такая конструкция ноутбука - прогресс по сравнению с предыдущими моделями. Например, ноутбук Dell Inspiron n5110. В его конструкции для того, чтобы снять жёсткий диск, необходимо было полностью разобрать ноутбук.

как разобрать нотбуки dell inspiron 3521 и 5521 крашка оперативной памяти

Рис. 5. Перейдите к защитной крышке

Эта крышка крепится на 2 винта. Открутите их. Дальше осовободите крышку из пазов и выньте её.

как разобрать нотбуки dell inspiron 3521 и 5521 снимите крышку оператинвой памяти

Рис. 6. Открутите 2 винта, освободите крышку из пазов и выньте её

Снимаем жёсткий диск

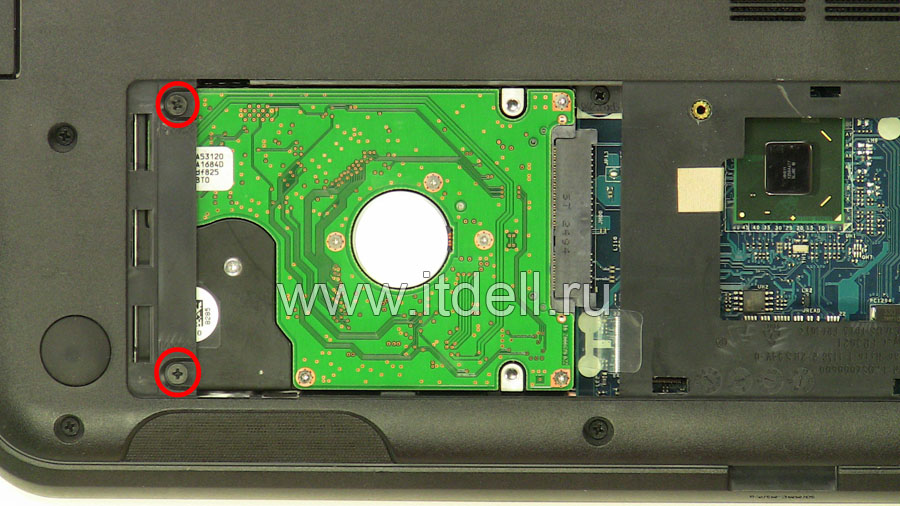

Как только вы снимите защитную крышку, вы получите доступ к жёсткому диску, оперативной памяти и батарейке CR 2032. Ваш HDD крепится на 2 винта. Они обозначены красным цветом. Открутите их.

как разобрать нотбуки dell inspiron 3521 и 5521 открутите 2 винта, держащие жёсткий диск

Рис. 7. Открутите 2 винта, держащие жёсткий диск

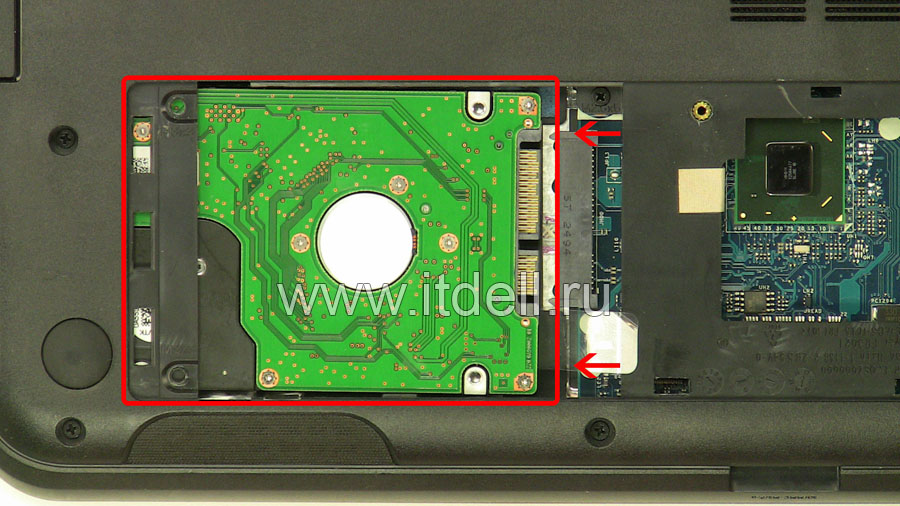

Дальше сдвиньте HDD в сторону против слота подключения.

как разобрать нотбуки dell inspiron 3521 и 5521

Рис. 8. Отодвиньте HDD в сторону

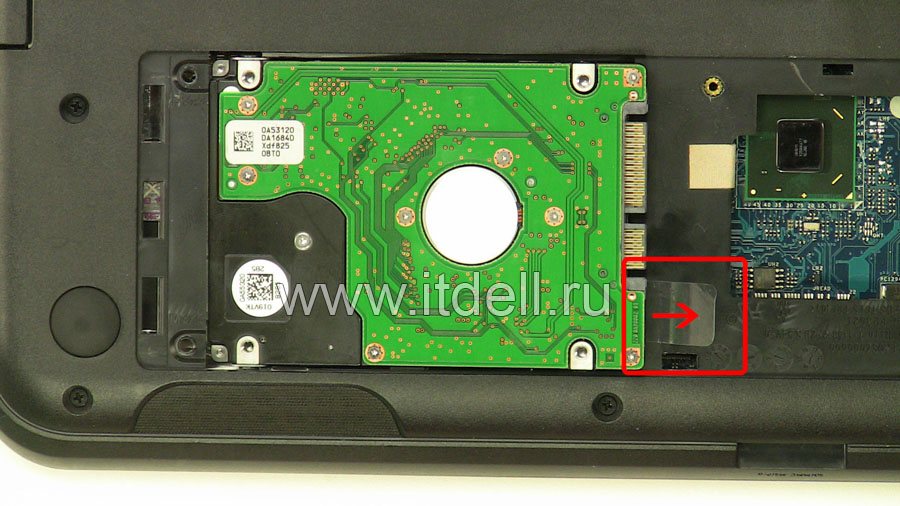

Обратите внимаем на язычок в районе слота подключения. Он поможет вам вынуть жёсткий диск, когда вы отсоедините HDD от разъёма.

как разобрать нотбуки dell inspiron 3521 и 5521 потяните за язычок

Рис. 9. Потяните за язычок, чтобы вынуть жёсткий диск

В принципе, на этом шаге вы можете установить любой другой HDD. Производитель не важен. Главное - подобные характеристики. Компания Dell комплектует данные ноутбуки следующими накопителями: NEW Western Digital Blue 320GB SATA 6Gbp/s 2.5" 5400RPM Laptop Hard Drive - 7mm - 320GB, NEW Western Digital Blue 500GB SATA 6Gbp/s 2.5" Laptop Hard Drive - 7mm - 500GB и Samsung 250GB SATA 6Gbp/s 2.5" Internal Solid State Drive (SSD) - 7mm 250GB SSD. Их стоимость варьируется от 70 (для HDD) и до 220 долларов (для SSD).

Меняем оперативную память

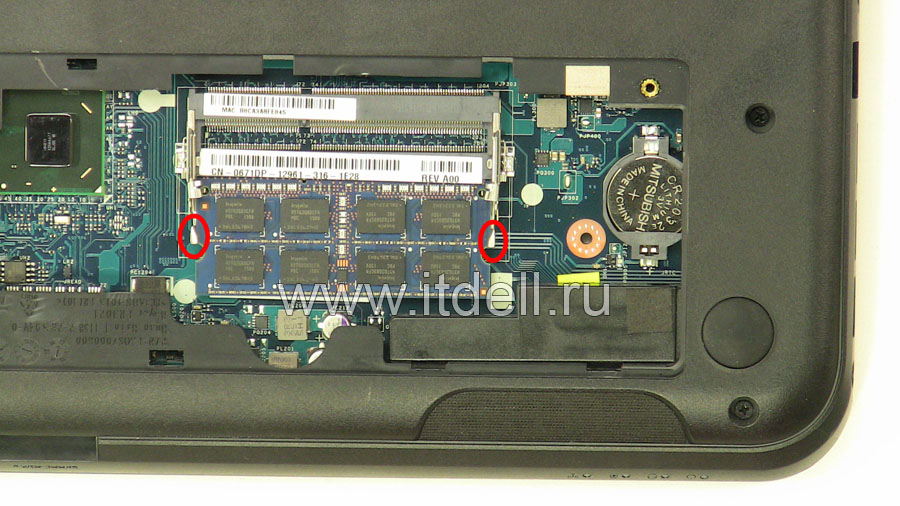

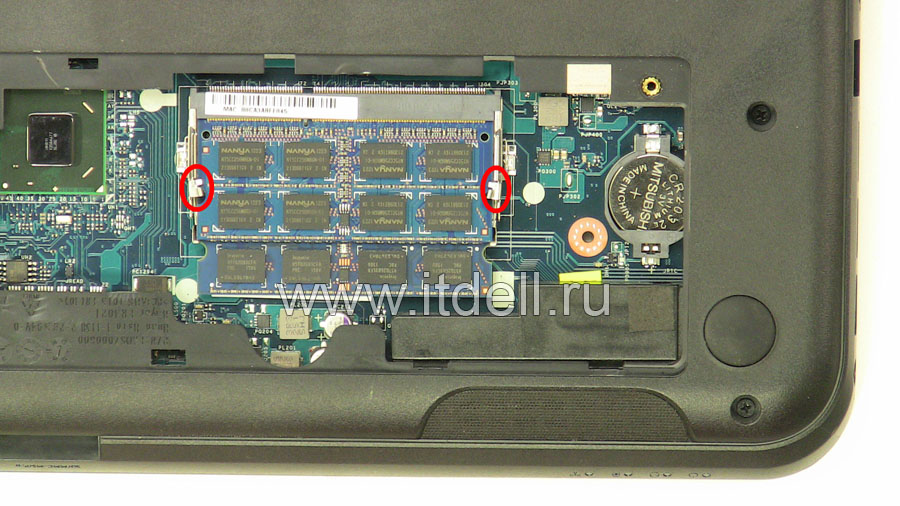

Планки оперативной памяти крепятся по бокам защёлками. Для того, чтобы их освободить, необходите развести в стороны эти защёлки. После того планка ОЗУ поднимется на 45 градусов вверх. Это такой механизм для удобства её извлечения.

как разобрать нотбуки dell inspiron 3521 и 5521 снимаем оперативную память

Рис. 10. Выньте первую планку ОЗУ

как разобрать нотбуки dell inspiron 3521 и 5521 снимаем оперативную память

Рис. 11. Выньте вторую планку ОЗУ

Если вы хотите установить новую или заменить старую планку ОЗУ, то здесь нужно следовать простым правилам: подбирать модель той же марки, того же производителя и с подобными характеристиками. Поэтому приведу список ОЗУ, которые идут в ноутбуках Dell Inspiron 3521 и Inspiron 5521: DDR3 2GB 1600Mhz PC12800 Sodimm Laptop RAM Memory Stick - PULL, NEW (1X) DDR3 4GB 1600Mhz PC3-12800 Sodimm Laptop RAM Memory Stick и DDR3 4GB 1600Mhz PC12800 Sodimm Laptop RAM Memory Stick - PULL. Их стоимость на 12 октября 2013 года варьируется в районе 20, 38 и 30 долларов соответственно.

Меняем батарею CR 2032

Если на вашем ноутбуке постоянном сбрасывается системное время, настройки BIOS и при загрузке ОС требуется нажать клавишу F1 или F2, то это свидетельствует о непригодности установленной батарейки CR 2032. Заменить её не составит большого труда, а стоит она около 30 рублей. На изображении ниже справа от планок ОЗУ находится круглая "таблетка". Это и есть наша батарейка. Замените её.

как разобрать нотбуки dell inspiron 3521 и 5521 замените батарейку CR 2032

Рис. 12. Замените батарейку CR 2032

Снимаем клавиатуру

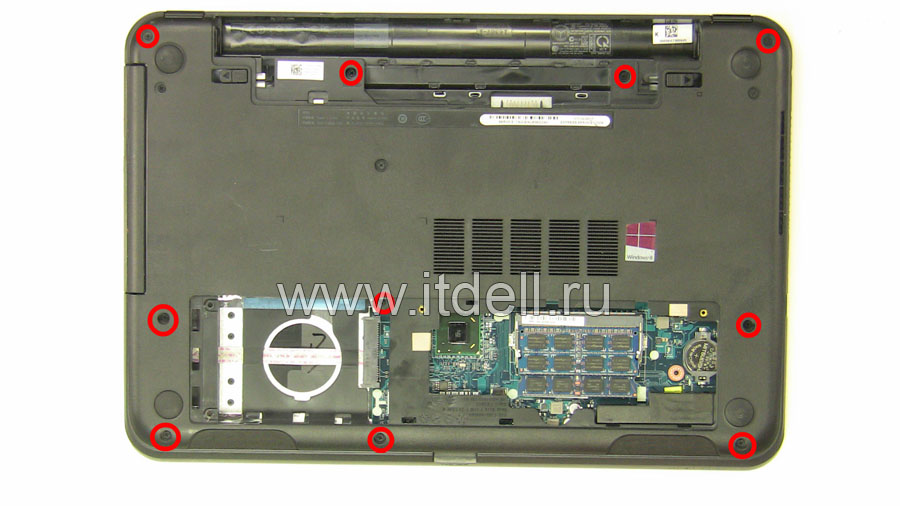

Но перед тем, как снять клавиатуру, открутим все винты на нижней крышке ноутбука. Их положение обозначено красным цветом.

как разобрать нотбуки dell inspiron 3521 и 5521 открутите все винты на нижней крышке ноутбука

Рис. 13. Открутите все винты на нижней крышке ноутбука

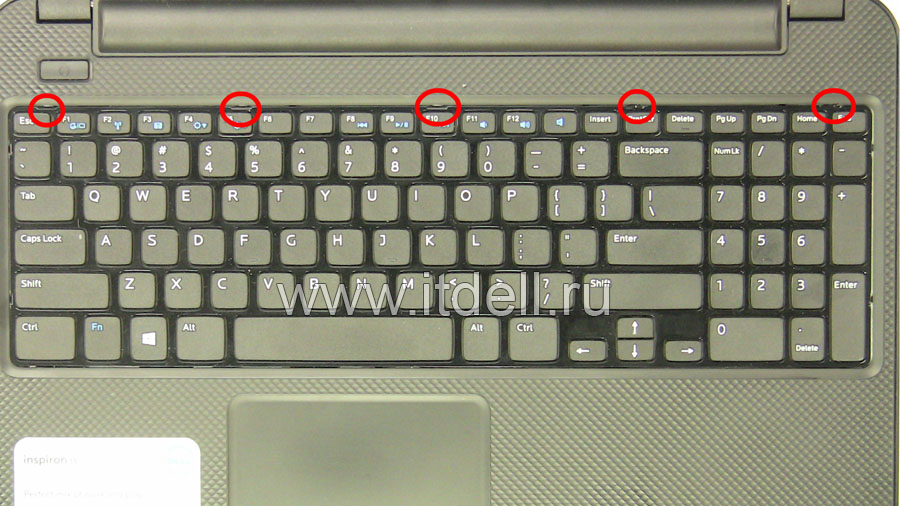

Теперь переверните ноутбук обратно лицевой стороной вверх. Клавиатуры ноутбуков обычно крепятся в корпус пластмассовыми пазами. На изображении ниже их положение обозначено красным цветом.

как разобрать нотбуки dell inspiron 3521 и 5521 положение пазов клавиатуры

Рис. 14. Положение пазов клавиатуры

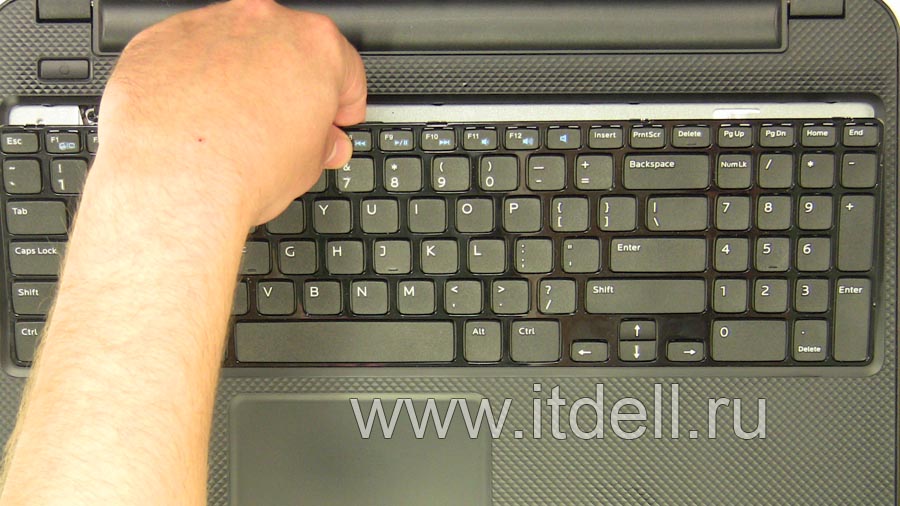

Теперь необходимо острым предметом по очереди нажать на каждый из этих пазов. Если они будут защёлкиваться, подцепите в том месте клавиатуру рукой.

как разобрать нотбуки dell inspiron 3521 и 5521 отсоедините пазы клавиатуры

Рис. 15. Отсоедините пазы клавиатуры

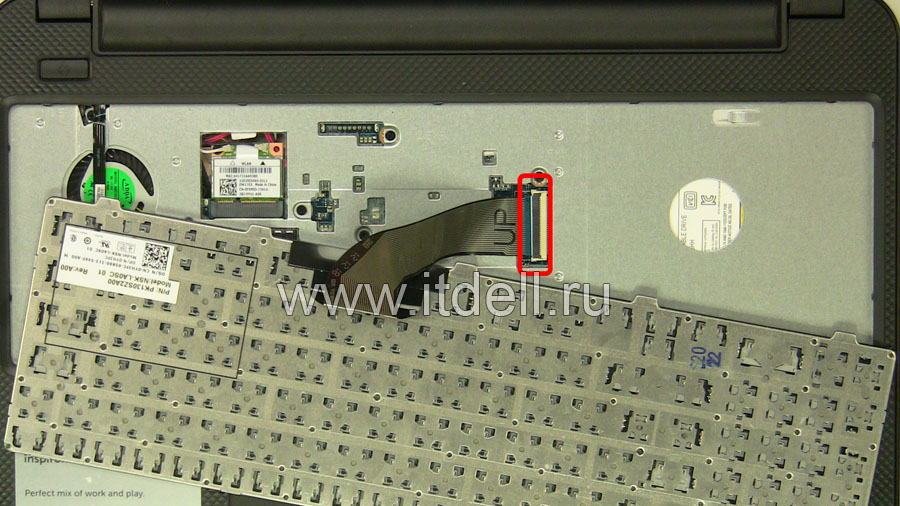

Не спешите тянуть клавиатуру. Она подключена к материнской плате шлейфом. Планку, которая зажимает шлейф, аккуратно отогните вверх на 90 градусов. Теперь этот шлейф свободен и клавиатуру можно снимать.

как разобрать нотбуки dell inspiron 3521 и 5521 отсоедините шлейф клавиатуры

Рис. 16. Отсоедините шлейф клавиатуры

На 12 октября 2013 года клавиатура для ноутбуков Dell Inspiron 3521 и Inspiron 5521 стоит около 35 долларов. Ищите марку Dell Inspiron 15 (3521 / 5521) Laptop Keyboard - YH3FC.

Снимаем Wi-Fi адаптер

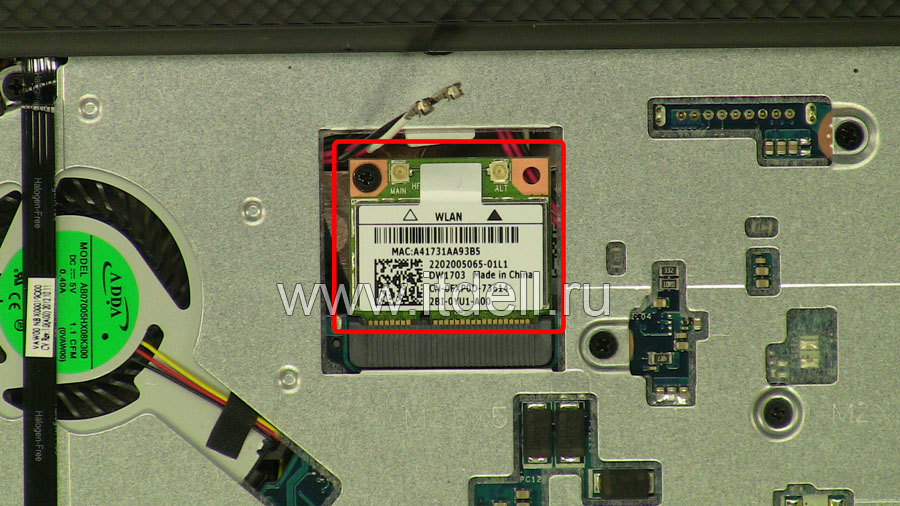

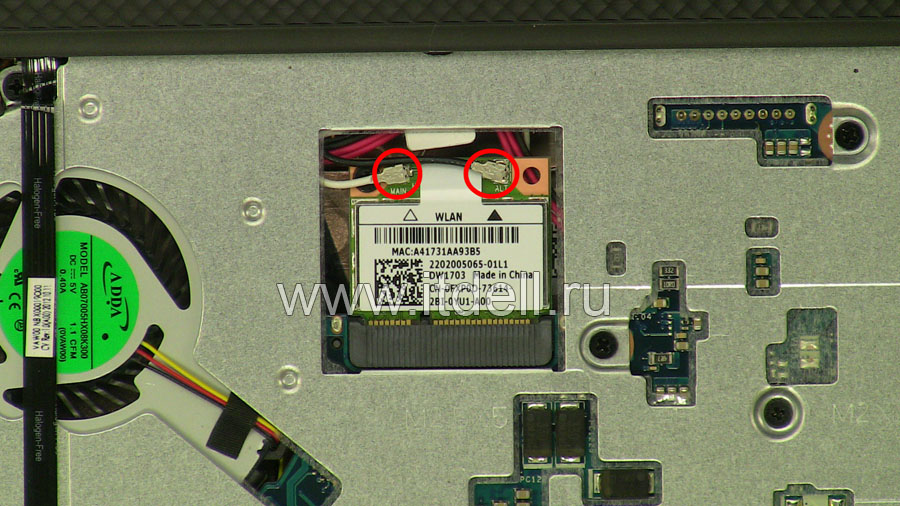

Он находится под клавиатурой. Обратите внимание на квадратную плату с надписью WLAN. К ней подключены два провода: белвый и чёрный. Отсоедините их.

как разобрать нотбуки dell inspiron 3521 и 5521 отсоедините два провода адаптера Wi-Fi

Рис. 17. Отсоедините два провода адаптера Wi-Fi

Адаптер Wi-Fi крепится одним винтом в левом верхнем углу. Открутите его. После этого плата поднимется вверх на 45 градусов.

как разобрать нотбуки dell inspiron 3521 и 5521 открутите винт, держащий адаптер Wi-Fi

Рис. 18. Открутите винт, держащий адаптер Wi-Fi

Теперь адаптер можно вынуть. Извлеките его.

как разобрать нотбуки dell inspiron 3521 и 5521 снимите адаптер Wi-Fi

Рис. 19. Снимите адаптер Wi-Fi

Снимаем упор для рук

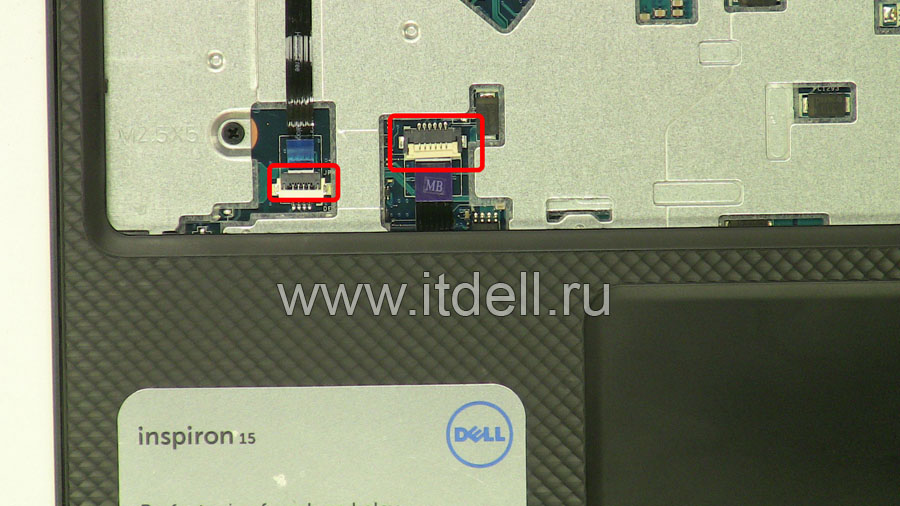

Для начала отключите от материнской платы шлейфы кнопки включения и тачпада.

как разобрать нотбуки dell inspiron 3521 и 5521 отсоедините шлейфы от материнской платы

Рис. 20. Отсоедините шлейфы от материнской платы

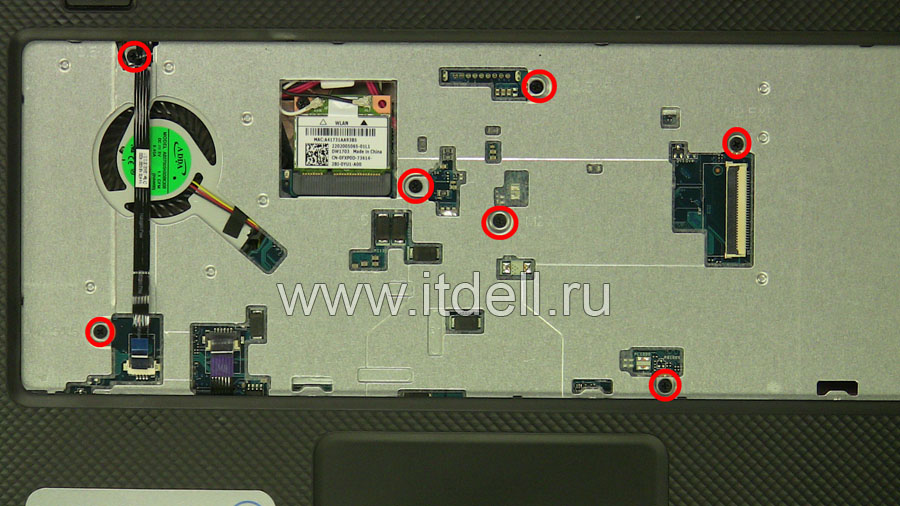

Открутите все винты, обозначенные красным цветом.

как разобрать нотбуки dell inspiron 3521 и 5521 открутите все винты, которые держат упор для рук

Рис. 21. Открутите все винты, которые держат упор для рук

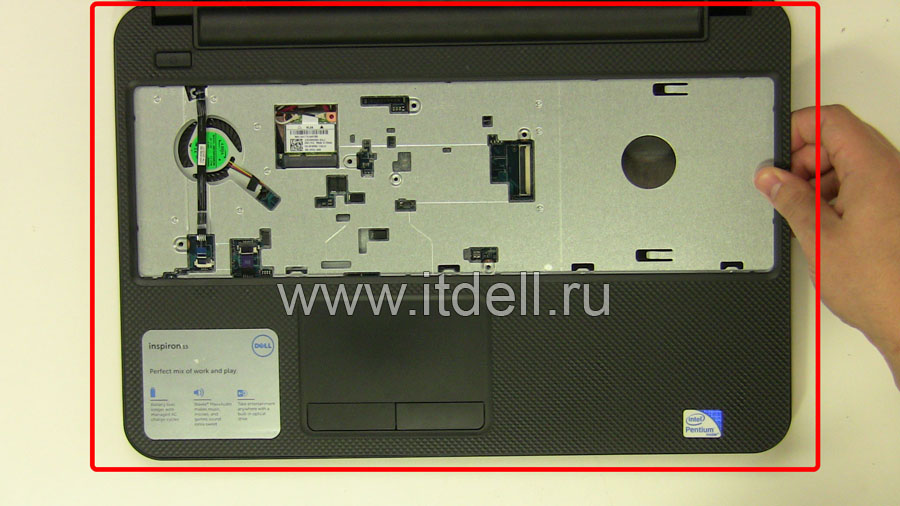

Теперь разъедините части корпуса ноутбука и снимите упор для рук.

как разобрать нотбуки dell inspiron 3521 и 5521 снимите упор для рук

Рис. 22. Снимите упор для рук

Снимаем переферию

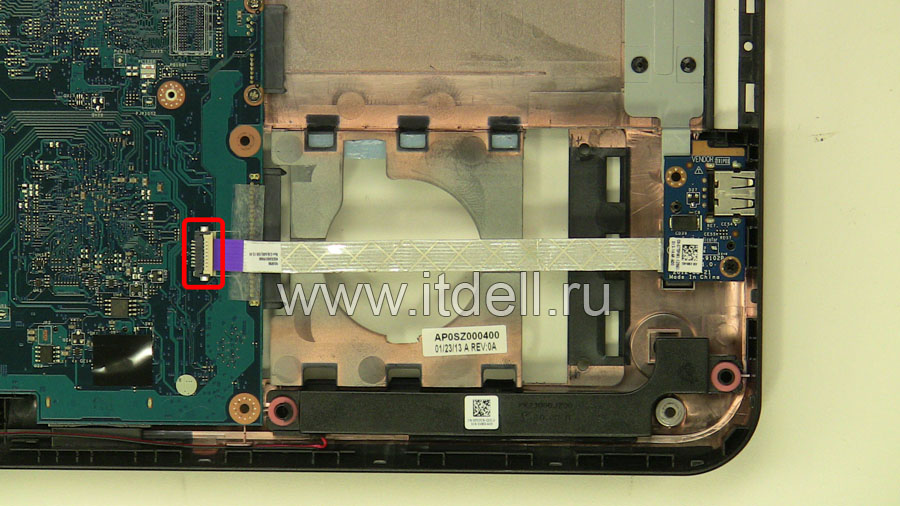

Ага, теперь будем отсоединять переферию. Отсоедините шлейф от бокового USB разъёма.

как разобрать нотбуки dell inspiron 3521 и 5521 снимите боковую плату USB

Рис. 23. Снимите боковую плату USB

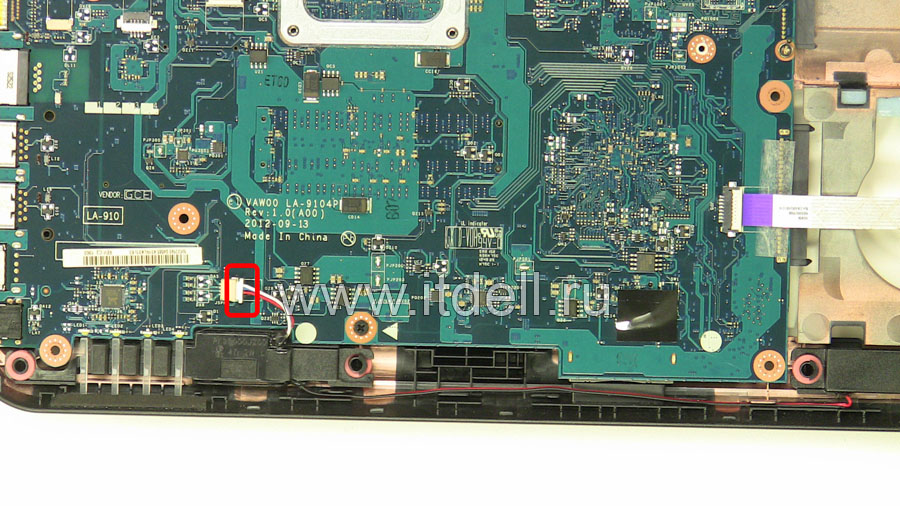

Отключите прода питания колонок.

как разобрать нотбуки dell inspiron 3521 и 5521 отключите провода колонок

Рис. 24. Отключите провода от колонок

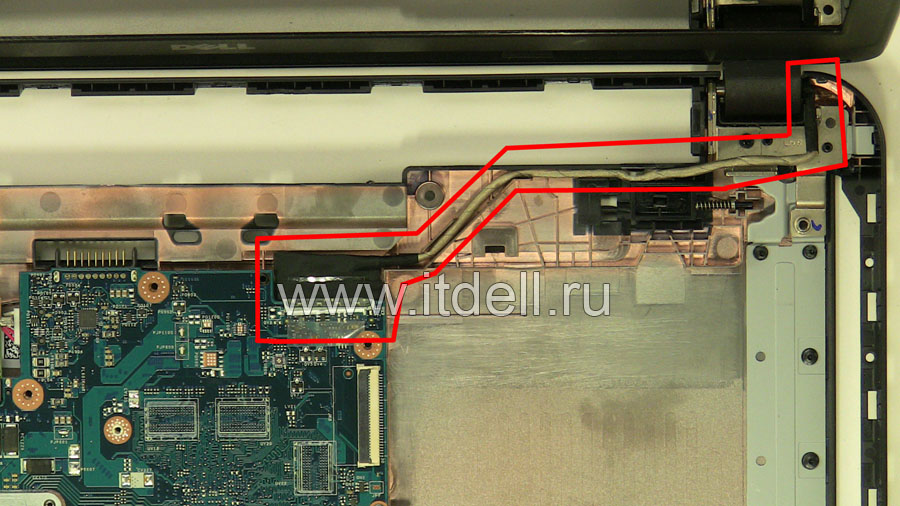

Отсоедините видео-шлейф.

как разобрать нотбуки dell inspiron 3521 и 5521 отключите видео-шлейф

Рис. 25. Отключите видео-шлейф

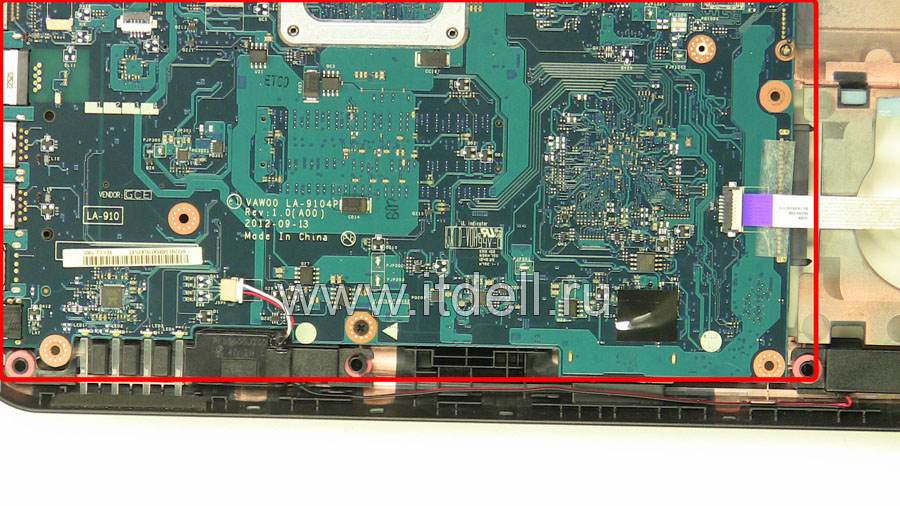

Теперь выньте материнскую плату. Если потребуется купить новую материнскую плату, то ищите по запросу: Dell Inspiron 15 (3521 / 5521) Motherboard System Board with 1.9GHz Intel Core-i3 Dual Core CPU - 0FTK8, Dell Inspiron 15 (3521 / 5521) Motherboard System Board with 1.8GHz Intel Pentium Dual Core CPU - 671DP, Dell Inspiron 15 (3521 / 5521) Motherboard System Board with 1.5GHz Intel Celeron Dual Core CPU - 6H8WV и Dell Inspiron 15 (3521 / 5521) Motherboard System Board with 1.8GHz Intel Core-i5 Dual Core CPU - 760R1. Стоимость на 12 октября 2013 года- от 220 до 250 долларов.

как разобрать нотбуки dell inspiron 3521 и 5521 выньте материнскую платы

Рис. 26. Выньте материнскую плату

Снимаем систему охлаждения и меняем термопасту

Отключите провод питаня кулера, который установлен на систему охлаждения центрального процессора.

как разобрать нотбуки dell inspiron 3521 и 5521 отсоедините провод питания кулера, охлаждающего ЦП

Рис. 27. Отсоедините провод питания кулера, охлаждающего ЦП

Кулер закреплён всего лишь одним винтом. Открутите его.

как разобрать нотбуки dell inspiron 3521 и 5521 открутите винт, крепящий кулер

Рис. 28. Открутите винт, крепящий кулер

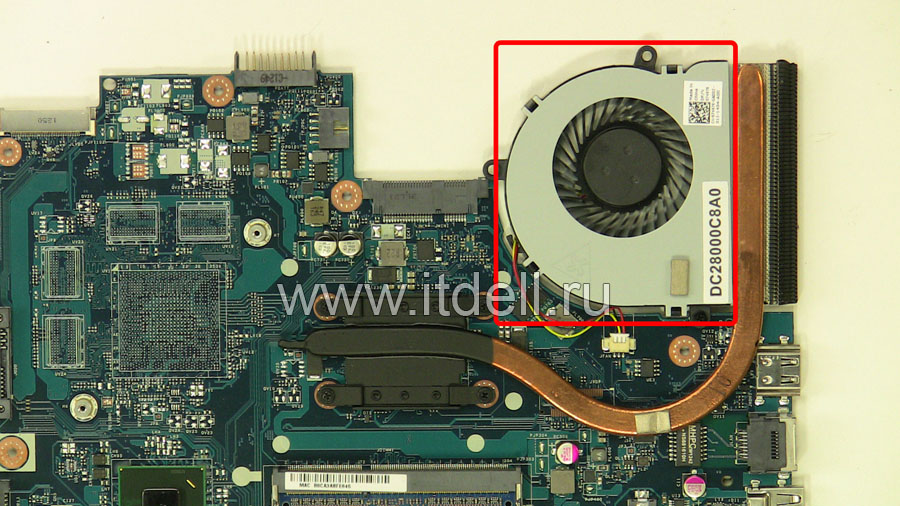

Теперь можно вынуть кулер. Если хотите купить новый кулер, то ищете по запросу Dell Inspiron 15 (3521 / 5521) CPU Cooling Fan 74X7K. Стоимость на 12 октября 2013 года - приблизительно 35 долларов.

как разобрать нотбуки dell inspiron 3521 и 5521 выньте кулер

Рис. 29. Выньте кулер

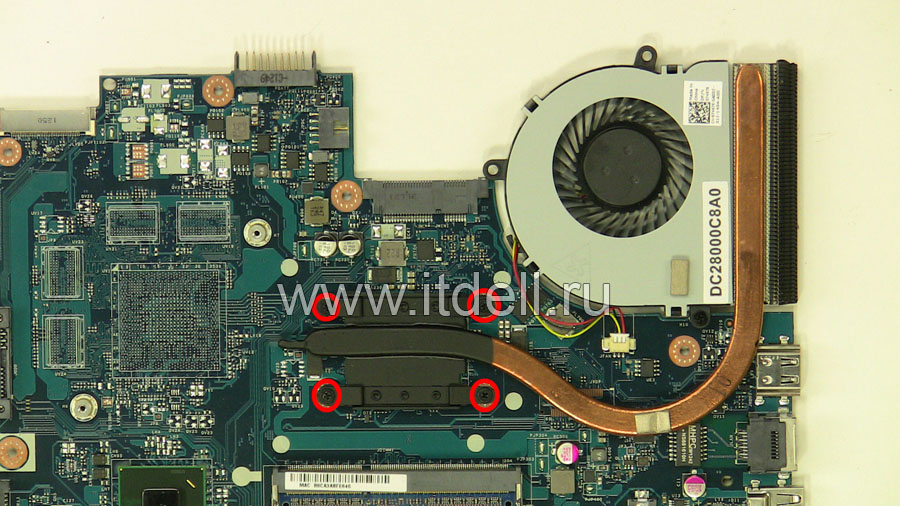

Открутите четыре винта, которые держат теплоотводную пластину.

как разобрать нотбуки dell inspiron 3521 и 5521 открутите четыре винта теплоотводной пластины

Рис. 30. Открутите четыре винта теплоотводящей пластины

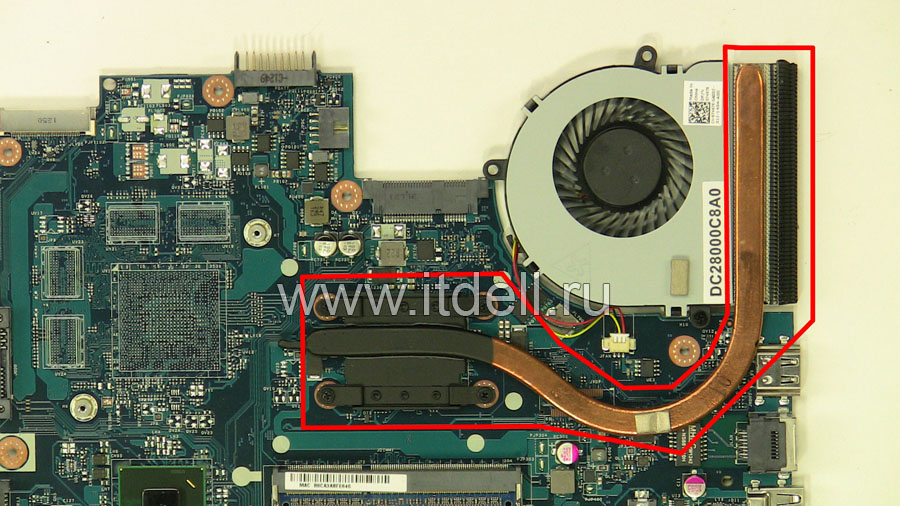

Теперь снимите её. Если вам нужно поменять пластину, то ищите по запросу Dell Inspiron 15 (3521 / 5521) CPU Heatsink for UMA Integrated Intel Graphics - 7H5H9. Стоимость на 12 октября 2013 года - около 15 долларов.

как разобрать нотбуки dell inspiron 3521 и 5521 снимите теплоотводящую пластину

Рис. 31. Снимите теплоотводящую пластину

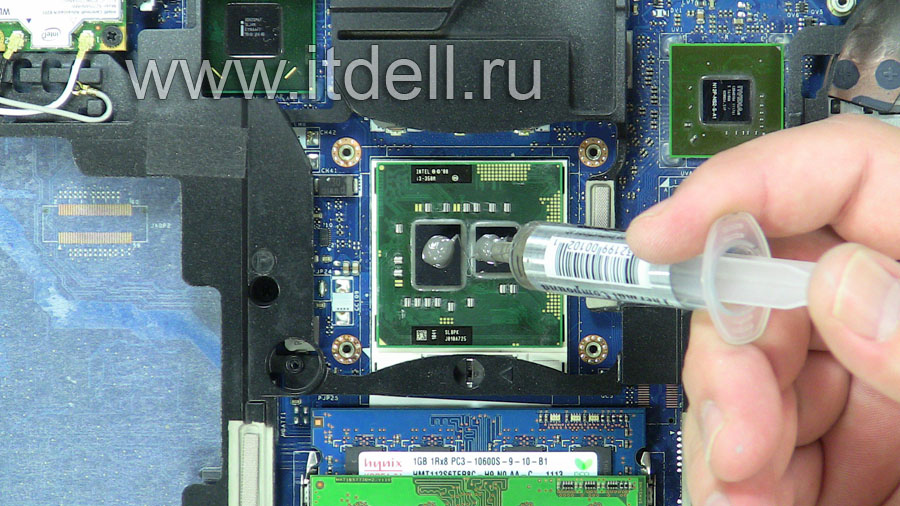

Теперь при необходимости можно нанести новый слой термопасты. Это увеличт телопроводность и , как следствие предпринятого, будет лучше охлаждаться ноутбук.

как разобрать нотбуки dell inspiron 3521 и 5521 замените термопасту

Рис. 32. Замените термопасту

Центральный процессор - Intel Core i3-2370M Dual-Core Processor 2.4GHz / 3MB cache CPU Processor - SR0DP. Стоимость на 12 октября 2013 года - 160 долларов.

Собирать ноутбук в обратном порядке. Кстати, считаю важным сообщить, что для данных моделей ноутбуков часто возникает проблема с установкой драйвера AMD Radeon 7670m. На данный момент она успешно решена!

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru
