Как разобрать систему охлаждения ноутбука Dell Inspiron n5040, m5040 и n5050
О статье
  • Дата публикации: 8 ноября 2012 года
  • Читали: 15656 раз
  • Автор: Антон Быканов
Группа Вконтакте

Разборка системы охлаждения ноутбука Dell Inspiron n5040, m5040 и n5050

В этой статье вы найдёте ответ на вопрос о том, как разобрать ноутбук Dell Inspiron N5040, M5040 и N5050. Дальше вы сможете снять, установить или же поменять систему охлаждения ноутбука, заменить термопасту, прочистить от пыли, смазать кулер процессора или же просто его заменить. Полезно для новичков.

Примечание: Если вы решили следовать этому руководству, то автор статьи не несёт ответственность за повреждения, нанесённые вашему ноутбуку в процессе неаккуратного обращения с внутренними компонентами оного. Все действия вы выполняете на свой страх и риск.

Внимание! Перед тем, как приступить к разборке ноутбука, прочтите статью: Перед началом работы. В принципе, эти советы подходят для всех типов ноутбуков.

Видео-инструкция по разобрке системы охлаждения на ноутбуке Dell Inspiron M5040, N5040 и N5050:

Инструкция по разборке системы охлаждения Dell Inspiron N5050, N5040, M5040

Шаг 1.

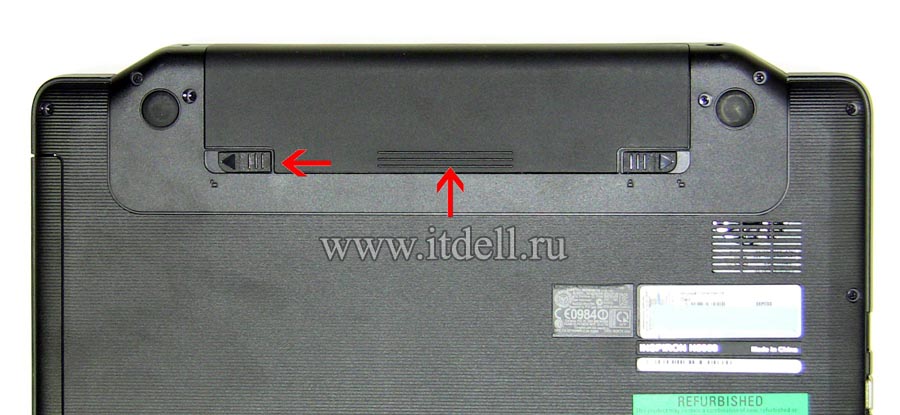

Снимаем батарею ноутбука. Защёлки, что крепят аккумулятор, нужно отодвинуть в стороны, указанные красными стрелками. И затем вынуть батарею ноутбука от себя.

Шаг 2.

Снимаем клавиатуру. Переверните ноутбук. Здесь смотрим на клавиатуру. В верхней её части есть защёлки, которые заходят в пазы, чтобы держать клавиатуру. На изображении ниже положения этих пазов крупно обозначены небольшими фрагментами. Возьмите плоскую отвёртку и нажмите ей на каждый из пазов. Чтобы клавиатура не защёлкивалась обратно, нужно каждый раз, когда защёлка вышла из паза, подцепить эту часть клавиатуры вверх. Так нужно сделать с 4-мя защёлками

Не спешите снимать клавиатуру. Ещё нужно отсоединить шлейф. Чёрную планку, которая крепко держит шлейф клавиатуры, отогните вверх на 90 градусов. Теперь можно аккуратно вынуть этот шлейф. Клавиатуру сняли.

Шаг 3.

Освобождаем верхние винты. Откручиваем 2 винта, обозначенные 2-мя красными стрелками. До конца полностью открутить вы их не сможете.

Шаг 4.

Отсоединяем шлейфы. Красными стрелками обозначены шлейфы, которые нужно отсоединить. Слева находится шлейф для кнопки включения ноутбука. Справа находится шлейф для тачпада. Кроме этого, открутите 2 винта(обозначены также стрелками).

Шаг 5.

Откручиваем винты на днище ноутбука. Перевернём ноутбук нижней крышкой(дно ноутбука) вверх. Вначале открутите 2 винта, которые крепят жёсткий диск. Потом открутите все винты, места которых обозначены красными стрелками. Они соединяют вместе верхнюю и нижнюю крышки корпуса. Порядок откручивания не важен. Я обращаю на это внимание для того, чтобы вы понимали что за что отвечает.

Складываем все винты в одно место, чтобы не потерять. Переворачиваем ноутбук обратно. Аккуратно разъедините верхнюю и нижнюю крышки ноутбука.

Шаг 6.

Отсоединяем кабель питания кулера. Его положение обозначено красной стрелкой. Отсоедините провод.

Шаг 7.

Отсоединяем кабель монитора. Он находится рядом с кабелем питания кулера. Крепится он защёлками по бокам. Освободите их и аккуратно отсоедините кабель монитора.

Шаг 8.

Снимаем систему охлаждения. Осталось открутить 4 винта. Они обозначены красной стрелкой на изображении ниже.

Всё! Теперь снимаем систему охлаждения и получаем доступ к процессору и видеокарте. На этом этапе можно самостоятельно заменить термопасту.

На этом всё! Благодарю за внимание и до новых встреч на страницах сайта itDell.ru

Остались вопросы? Задавай их на нашем форуме: Russian Dell Community.
С уважением к читателю, автор материала – Антон Быканов. Публикация данного материала на других ресурсах разрешается исключительно с индексируемой ссылкой на источник (http://itdell.ru) и с указанием автора.
